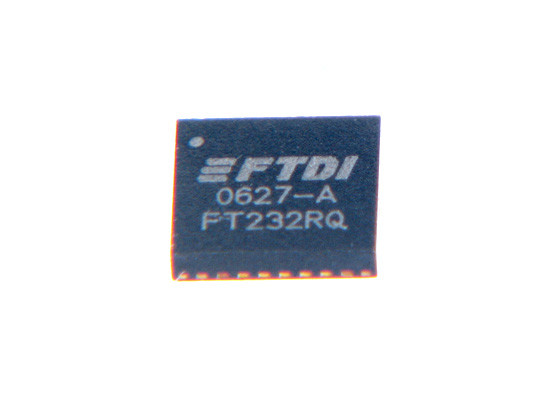

FT232RQ-REEL FTDI
| Hersteller: | FTDI |
| Standard: | USB 2.0 |
| Integrierter Schaltkreis Funktion: | USB to UART |
| Taktfrequenz: | 12MHz |
| Versorgungsspannungsbereich: | 3,3V~5,25V |
| Betriebstemperatur (Bereich): | -40°C ~ 85°C |
| Gehäuse: | QFN-32S(5x5-0.5) |
| Anzahl Stück | 1+ | 5+ | 20+ | 100+ | 200+ |
|---|---|---|---|---|---|
| Nettopreis (EUR) | 4,4969 | 3,8653 | 3,6192 | 3,4891 | 3,4584 |
| Anzahl Stück | 1+ | 3+ | 10+ | 40+ | 150+ |
|---|---|---|---|---|---|
| Nettopreis (EUR) | 4,4969 | 4,0072 | 3,7115 | 3,5388 | 3,4584 |
| Anzahl Stück | 1+ | 3+ | 10+ | 30+ | 100+ |
|---|---|---|---|---|---|
| Nettopreis (EUR) | 5,1521 | 4,3384 | 3,8487 | 3,6051 | 3,4584 |
| Anzahl Stück | 1+ (Benötigen Sie eine wesentlich größere Menge, fragen Sie nach dem Preis). |
|---|---|
| Nettopreis (EUR) | 5,6680 |
| Hersteller: | FTDI |
| Standard: | USB 2.0 |
| Integrierter Schaltkreis Funktion: | USB to UART |
| Taktfrequenz: | 12MHz |
| Versorgungsspannungsbereich: | 3,3V~5,25V |
| Betriebstemperatur (Bereich): | -40°C ~ 85°C |
| Gehäuse: | QFN-32S(5x5-0.5) |
USB-UART-Wandler FT232RQ-REEL
Mikrocontroller benötigen häufig eine schnelle und zuverlässige Kommunikation mit einem PC. Genau zu diesem Zweck wurde der FT232FT-RQ entwickelt – ein vollständig integrierter Controller des Unternehmens FTDI, der als Marktstandard für die Konvertierung von USB-Schnittstellen in das serielle UART-Protokoll gilt. Diese Komponente vereint eine bewährte Architektur mit hoher Leistung und ist ein Schlüsselelement moderner Embedded-Systeme.
Zentrale Merkmale und Spezifikationen des FT232RQ-REEL-Wandlers
Der FT232RQ-REEL ist ein integrierter Schaltkreis, der entwickelt wurde, um die Implementierung einer USB-Verbindung in Peripheriegeräten maximal zu vereinfachen. Dadurch muss sich der Entwickler nicht mit der komplexen USB-Protokollspezifikation befassen, da der Baustein die gesamte Kommunikationsschicht selbst verwaltet.
Zu den wichtigsten technischen Parametern der seriellen FT232RQ-REEL-Brücke gehören:
- Architektur – vollständig integrierter, leistungsstarker USB-2.0-Full-Speed-Controller (12 Mbit/s)
- Datenschnittstellen – Standard-UART, synchroner und asynchroner Bit-Bang-Modus sowie CBUS-I/O-Schnittstelle
- Übertragungsgeschwindigkeit – Datenübertragung bis zu 3 Mbaud
- Treiber – Unterstützung für VCP (Virtual COM Port) und D2XX (Direct Drivers)
Diese integrierten Eigenschaften machen den FT232RQ-REEL sowohl bei Bastlern als auch bei Ingenieuren sehr beliebt und bieten eine solide Basis für viele Anwendungen, bei denen Zuverlässigkeit und einfache USB-Integration entscheidend sind.
Typische Anwendungen des FT232RQ-REEL-Wandlers
Dank seiner Einfachheit, Vielseitigkeit und der breiten Verfügbarkeit von Treibern findet der USB-UART-Wandler FT232RQ-REEL Anwendung in nahezu jedem Projekt, das eine serielle Verbindung mit einem PC erfordert.
- Entwicklung von USB-zu-RS232-, RS485- oder TTL-Wandlern für Diagnose und Steuerung
- Debugging- und Programmiersysteme für Mikrocontroller
- Industrielle Messgeräte und Datenerfassungssysteme
Dank seiner bewährten Architektur und des umfangreichen Peripherieumfangs ist dieser USB-UART-Wandler ideal für schnelles Prototyping und Serienfertigung in kompakten Gehäusen geeignet.
|
|
FT232R |
|
Typ des Konverters |
USB <-> UART |
|
Sendepuffer/Empfangspuffer |
128 B/256 B |
|
Integrierter Taktsignal-Generator |
12 MHz |
|
EEPROM-Speicher |
1Kb |
|
Power-On Reset |
JA |
|
3.3V / 5mA LDO-Regler |
JA |
|
FTDIChip-ID™ Seriennummer |
JA |
|
Handshaking hardware / software |
JA |
|
Pause- und Wiederaufnahme des Betriebs |
JA |
|
USB-Übertragungsmodi |
Bulk |
|
Bit-Bang-Modus |
JA |
|
Kompatibilität mit Protokollen |
USB2.0 |
|
Kompatibilität mit UHCI/OHCI/EHCI |
JA |
|
Logikpegel |
3.3 V / 5 V / 2.8 V / 1.8 V |
|
Timeout für Buffer RX (232) / TX (245) |
1÷255 ms |
|
Übertragungsgeschwindigkeit |
300 bd÷3 Mbd |
|
Versorgungsspannung |
3.3÷5.25 V |
|
Stromverbrauch während des Betriebs |
15 mA |
|
Stromverbrauch im Ruhezustand |
70 µA |
|
Betriebstemperatur |
-40÷85°C |
|
Verfügbar in Gehäusen |
SSOP28 QFN32 |
