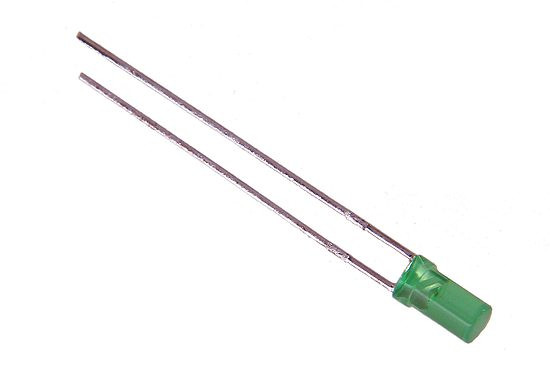

Dioda LED w obudowie T-1 o średnicy 3mm to komponent przewlekany (THT) o cylindrycznym kształcie. Produkt emituje światło w kolorze zielonym, za co odpowiada struktura oparta na materiale z fosforku galu (GaP). Soczewka diody jest zielona i dyfuzyjna (Green Diffused), co bezpośrednio wpływa na szeroki kąt świecenia wynoszący 140°. Element ten cechuje się niskim poborem mocy, co stanowi istotny parametr przy projektowaniu układów energooszczędnych. Dioda charakteryzuje się wysoką niezawodnością oraz długą żywotnością typową dla rozwiązań półprzewodnikowych (solid state reliability). Komponent jest w pełni zgodny z rygorystyczną dyrektywą RoHS i dostępny również w formacie na taśmie (tape and reel), co znacząco ułatwia automatyzację procesów montażowych w produkcji seryjnej.

L-424GDT Kingbright - Zastosowanie w układach elektronicznych

Dioda L-424GDT, dzięki cylindrycznej obudowie i płaskiemu czołu soczewki, znajduje profesjonalne zastosowanie w aplikacjach wymagających równomiernego rozproszenia światła na płaskiej powierzchni. Brak klasycznej, sferycznej soczewki skupiającej sprawia, że światło emitowane przez strukturę GaP jest równomiernie widoczne pod bardzo szerokim kątem, co czyni ten model optymalnym komponentem do budowy wskaźników stanu pracy w panelach czołowych urządzeń przemysłowych, aparaturze pomiarowej oraz elektronice użytkowej. Kąt widzenia na poziomie 140° pozwala na bezproblemowy odczyt sygnalizacji świetlnej z różnych pozycji względem płaszczyzny urządzenia. Niski pobór prądu, wynoszący nominalnie 10mA, pozwala na bezpośrednie sterowanie diodą z wyjść mikrokontrolerów czy cyfrowych układów logicznych bez konieczności stosowania dodatkowych tranzystorów buforujących, pod warunkiem prawidłowego doboru rezystora ograniczającego prąd. Z uwagi na wytrzymałą konstrukcję, element ten może być bezpiecznie implementowany w systemach pracujących w zróżnicowanych warunkach środowiskowych, o ile ściśle przestrzegane są graniczne wartości temperatury pracy mieszczące się w przedziale od -40°C do +85°C.

L-424GDT Kingbright - Specyfikacja techniczna produktu

Szczegółowe parametry elektryczne oraz optyczne diody LED, określone przez producenta dla temperatury otoczenia 25°C, przedstawiają się następująco:

• Typ obudowy i montażu: cylindryczna T-1 o średnicy 3mm.
• Zastosowany materiał półprzewodnika: GaP (fosforek galu).
• Wykończenie soczewki: Green Diffused (zielona, dyfuzyjna).
• Nominalny kąt świecenia (2θ1/2): 140°.
• Światłość (Iv) przy prądzie 10mA: minimalnie 2mcd, typowo 6mcd.
• Szczytowa długość fali (λpeak) przy prądzie 10mA: 565nm.
• Dominująca długość fali (λD) przy prądzie 10mA: 568nm.
• Szerokość widmowa połówkowa (Δλ1/2) przy prądzie 10mA: 30nm.
• Napięcie przewodzenia (VF) przy prądzie 10mA: typowo 2V, maksymalnie 2.5V.
• Prąd wsteczny (IR) przy napięciu 5V: maksymalnie 10uA.
• Pojemność elementu (C): 15pF (przy parametrach VF=0V oraz f=1MHz).
• Maksymalna dopuszczalna moc strat (Power dissipation): 62.5mW.
• Maksymalny ciągły prąd przewodzenia DC: 25mA.
• Szczytowy prąd przewodzenia: 140mA (parametr dla cyklu pracy 1/10 i szerokości impulsu 0.1ms).
• Dopuszczalny zakres temperatury pracy oraz przechowywania: od -40°C do +85°C.

L-424GDT Kingbright - Wytyczne dotyczące lutowania i montażu

Zgodnie z dokumentacją techniczną producenta, komponenty przeznaczone do montażu przewlekanego (THT) nie są kompatybilne z procesem lutowania rozpływowego (reflow soldering), a próba zastosowania tej technologii może prowadzić do trwałego uszkodzenia układu. Rekomendowaną metodą instalacji na obwodzie drukowanym PCB jest lutowanie na fali (wave soldering). Maksymalna dopuszczalna temperatura lutowania dla wyprowadzeń wynosi 260°C przez okres do 3 sekund, mierząc w odległości 2mm od bazy obudowy. Dopuszczalne jest również lutowanie w temperaturze 260°C przez 5 sekund przy zachowaniu większego dystansu, wynoszącego 5mm od bazy. Producent zaleca użycie popularnego bezołowiowego stopu lutowniczego SAC 305 oraz wykonanie maksymalnie jednego przebiegu przez falę. Temperatura wstępnego wygrzewania (pre-heat) obwodu nie powinna przekraczać 105°C. Podstawową zasadą bezpiecznego montażu jest zachowanie co najmniej 3mm dystansu między bazą epoksydowej soczewki a pierwszym zagięciem wyprowadzeń metalowych. Samych wyprowadzeń nie wolno zaginać więcej niż dwukrotnie. Podczas prac montażowych rozgrzany grot lutownicy w żadnym wypadku nie powinien bezpośrednio dotykać soczewki, aby chronić strukturę wewnętrzną przed krytycznymi naprężeniami. Wilgotność względna w strefie montażu powinna być stale utrzymywana na poziomie od 40% do 60%, co skutecznie zapobiega gromadzeniu się ładunków elektrostatycznych.
