Hersteller:
|
VISHAY |
|
Anzahl der Kanäle:
|
1 |
|
Ausgang-Typ:
|
Fototransistor |
|
Klickrate (CTR):
|
>20% |
|
Vorwärtsstrom:
|
60mA |
|
Strom [Ic]:
|
100mA |
|
Ausgangsspannung [V]:
|
70V |
|
Betriebstemperatur (Bereich):
|
-55°C ~ 85°C |
|
Breite des Schlitzes:
|
3 mm |
|
Gehäuse:
|
Rys.30.2a |
Ausführliche Beschreibung

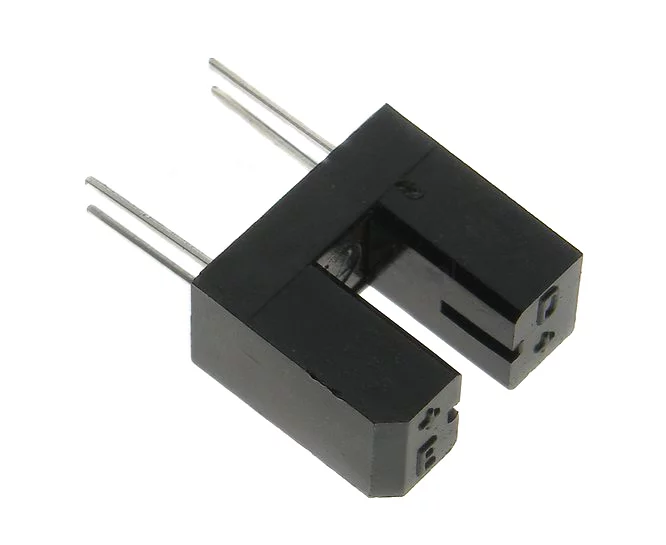

Transoptor TCST1103
Der Transoptor TCST1103 ist ein präzises optoelektronisches Gerät, das durch hohe Zuverlässigkeit und Vielseitigkeit gekennzeichnet ist. Dank seiner Konstruktion, bei der eine Infrarotdiode als Emitter und ein Phototransistor als Detektor fungiert, ermöglicht der Transoptor eine effektive Erkennung von Änderungen in der Messspalte, die eine Breite von 3 mm aufweist.
TCST1103 zeichnet sich durch eine Durchlassspannung der Diode im Bereich von 1,25 V bis 1,6 V bei einem Strom von 60 mA sowie eine typische Sperrschichtkapazität von 50 pF aus. Am Ausgang erreicht die Kollektor-Emitter-Spannung maximal 70 V, während der Kollektorstrom (Ic) 100 mA nicht überschreitet, was eine präzise Messung auch bei niedrigen Strombereichen gewährleistet. Mit einer maximalen Sperrspannung von 6 V und einem Durchlassstrom von bis zu 60 mA ist der Emitter sehr effizient, und der Detektor, der Kollektorströme bis zu 100 mA handhaben kann, garantiert Zuverlässigkeit und Langlebigkeit im Einsatz.
Transoptor TCST1103
TCST1103 arbeitet in einem weiten Temperaturbereich von -55°C bis +85°C und eignet sich somit für anspruchsvolle industrielle Bedingungen. Die hohe Störfestigkeit und die kompakte Bauweise machen den TCST1103 zur idealen Wahl für Anwendungen wie Encoder, Zähler und optische Schalter.
