BCR402R
Symbol Micros:
UIBCR402r

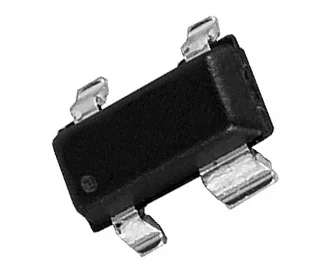

Gehäuse: SOT143R
LED-Controller, SOT143R-Gehäuse, Ausgangsstrom 20÷60mA Versorgungsspannung 1,2 ÷ 18 V, maximale Ausgangsspannung 16 V, Temperaturschutz; BCR402RE6327; BCR 402R E6327; BCR 402U E6327;
Parameter
| Hersteller: | INFINEON |
| Betriebstemperatur: | -65°C ~ 150°C |
| Ausgangsstrom [A]: | 60mA |
| Versorgungsspannung: | 1,2V ~ 18V |
| Art: | LED-Treiber |
| Hersteller: | INFINEON |
| Betriebstemperatur: | -65°C ~ 150°C |
| Ausgangsstrom [A]: | 60mA |
| Versorgungsspannung: | 1,2V ~ 18V |
| Art: | LED-Treiber |
Ausführliche Beschreibung
Der BCR402R ist eine relativ einfache und kostengünstige Lösung für Stromquellen, die für die Steuerung von Niedrigleistungs-LEDs vorgesehen sind. Der Ausgangsstrom (maximal 65 mA) kann mithilfe eines externen Widerstands geregelt werden. Es ist auch möglich, den Ausgangsstrom durch den Einsatz eines externen Transistors (sogenannter „Booster“) zu erhöhen. Der geringe Spannungsabfall am Treiber minimiert die Energieverluste. Außerdem zeichnen sich die Schaltungen durch einen negativen Temperaturkoeffizienten aus – ein Temperaturanstieg führt zu einem Rückgang des Ausgangsstroms, was die LEDs vor thermischer Überlastung schützt.
