09120052733 HARTING

Symbol Micros: Z 09120052733
Symbol des Auftragnehmers:
Gehäuse: Rys.9120052733
Technische Zeichnung Zu favoriten hinzufügen

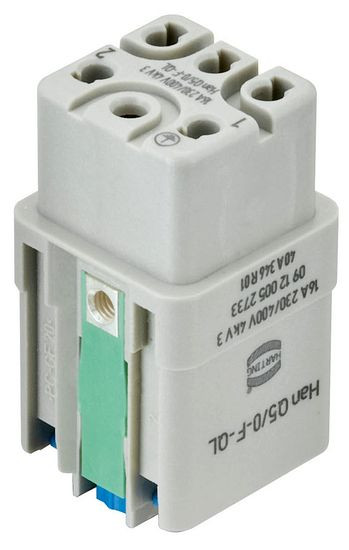

Buchse: HanQ; Leitungsquerschnitt: 0,5 ... 2,5 mm2 Kontaktkombination 5/0, hellgraue Farbe
Parameter
Ausgangssystem: 5+PE
Montage: Verschlussklemme
Gehäuse: Size 3A
Steckverbinder-Art: Weiblich
Serie: Han Q
Hersteller: Harting Hersteller-Teilenummer: 09120052733 Gehäuse: Rys.9120052733
Externes Lager:
8 stk.
Anzahl Stück 1+ (Bitte warten Sie auf die Bestätigung der Bestellung)
Nettopreis (EUR) 17,8272
Standard-Verpackung:
1
Lieferung innerhalb von 4-7 Werktagen.
Der Mindestbestellwert muss
40 Euro überschreiten.
Ausgangssystem: 5+PE
Montage: Verschlussklemme
Gehäuse: Size 3A
Steckverbinder-Art: Weiblich
Serie: Han Q
Ausführliche Beschreibung



Symbol

Z 09120052733

Herstellersymbol

09 12 005 2733

Kontaktkombination

5/0

Kontaktart

Weiblich

Han-Quick Lock®

Ja

Verbindungszyklen

>= 500

RoHS-Konformität

Ja

Größe

3 A

Han-Quick Lock® Schieber

Blaue Schiebekappe

Serie

Han® Q

Minimale Temperaturgrenze

-40 °C

Maximale Temperaturgrenze

125 °C

Verbindungsmethode

Han-Quick Lock® Verbindung

Kontaktwiderstand

<= 1 mOhm

Nennstrom

16 A

Bemessungsspannung (Leiter – Erde)

230 V

Bemessungsspannung (Leiter – Leiter)

400 V

Impulsfestigkeit

4 kV

Verschmutzungsgrad

3

Max. Isolationsdurchmesser

3,6 mm

Kontaktdruck – Beginn

1

Kontaktdruck – Ende

5

Kabelquerschnitt mm² (min.)

0,5 mm²

Kabelquerschnitt mm² (max.)

2,5 mm²

Kabelquerschnitt AWG (min.)

AWG 20

Kabelquerschnitt AWG (max.)

AWG 14
