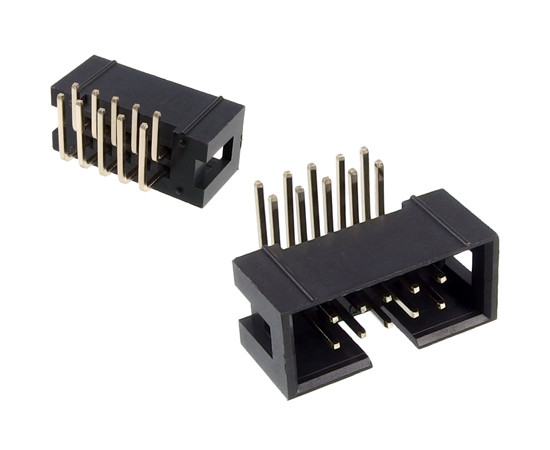

CH254-BH-088-10-R-GO-A-CH14Y CONNECTAR

Złącze IDC męskie 10-pin 2-rzędowe 2.54mm kątowe

Męskie złącze IDC w obudowie zamkniętej (typu Box Header) z wyprowadzeniami kątowymi (Right/Angle) wyposażone jest w 10 pinów ułożonych w dwóch rzędach o rastrze 2.54mm. Konstrukcja oparta na korpusie z tworzywa PBT oraz mosiężnych stykach zapewnia odpowiednią stabilność mechaniczną i parametry przewodzeniowe. Kątowy układ wyprowadzeń umożliwia montaż prostopadły w stosunku do krawędzi obwodu drukowanego, co pozwala na prowadzenie taśm równolegle do płaszczyzny laminatu.

Najważniejsze cechy i korzyści złącza IDC męskiego 10-pin 2.54mm kątowego

Kątowe wyprowadzenia styków

Rozmieszczenie pinów pod kątem prostym względem obudowy pozwala na horyzontalne wprowadzanie wtyków i prowadzenie taśm sygnałowych, optymalizując przestrzeń pionową nad obwodem drukowanym.

Mosiężne styki z powłoką galwaniczną

Wykorzystanie mosiądzu pokrytego warstwą złota lub cyny na podkładzie z niklu chroni elementy przewodzące, gwarantując niską rezystancję styków wynoszącą maksymalnie 20mOhm.

Obciążalność prądowa 3A

Złącze jest przystosowane do ciągłego przewodzenia prądu o natężeniu 3A, co umożliwia stabilną transmisję danych oraz dystrybucję zasilania w układach elektronicznych o odpowiedniej wydajności.

Korpus z tworzywa termoplastycznego PBT

Zastosowany izolator z materiału PBT o wysokości 8.8mm zapewnia wysoką rezystancję izolacji na poziomie minimum 1000MOhm oraz ochronę przed przebiciami przy napięciu do 1000VAC.

Wysoka tolerancja termiczna i lutownicza

Komponent charakteryzuje się stabilną pracą w środowisku od -40°C do +105°C oraz odpornością na krótkotrwałe temperatury procesów lutowniczych rzędu 180°C przez 30-60s (lub 200°C przez 10s).

Zastosowanie i środowisko pracy złącza IDC męskiego 10-pin 2.54mm kątowego

• Moduły sterujące i płyty główne wymagające niskoprofilowego, równoległego łączenia modułów za pomocą taśm sygnałowych z rastrem 2.54mm.
• Przemysłowe układy elektroniczne narażone na zmienne temperatury robocze w przedziale od -40°C do +105°C.
• Obwody elektroniczne o maksymalnym prądzie obciążenia do 3A, zabezpieczone na wypadek krótkotrwałych skoków napięcia do 1000VAC.

Specyfikacja techniczna złącza IDC męskiego 10-pin 2.54mm kątowego

• Typ złącza: męskie, kątowe (Right/Angle), 2-rzędowe w obudowie zamkniętej (Box Header)
• Liczba styków: 10
• Raster: 2.54mm
• Prąd znamionowy: 3A
• Napięcie wytrzymywane: 1000VAC
• Rezystancja izolacji: min. 1000MOhm
• Rezystancja styków: max. 20mOhm
• Temperatura robocza: od -40°C do +105°C
• Maksymalna temperatura przetwarzania: 180°C (30-60s), 200°C (10s)
• Materiał izolatora: PBT
• Wysokość izolatora: 8.8mm
• Materiał styków: mosiądz
• Pokrycie styków: złoto (Au) lub cyna (Sn) na podkładzie z niklu (Ni)
