CH254-BH-088-10-S-GO-A CONNECTAR

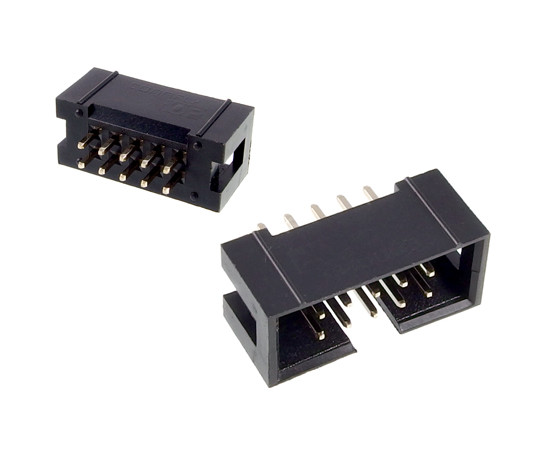

Złącze IDC męskie 10-pin 2-rzędowe 2.54mm

Męskie złącze IDC w obudowie zamkniętej (typu Box Header) wyposażone jest w 10 pinów w układzie 2-rzędowym o standardowym rastrze 2.54mm. Korpus elementu wykonany jest z tworzywa PBT, a jego proste styki z mosiądzu, co zapewnia stabilność mechaniczną i przewodnictwo prądowe. Komponent charakteryzuje się wysoką odpornością termiczną, dzięki czemu przystosowany jest do standardowych procesów montażu na obwodach drukowanych.

Najważniejsze cechy i korzyści złącza IDC męskiego 10-pin 2.54mm

Raster 2.54mm i proste wyprowadzenia

Rozmieszczenie 10 pinów w rastrze 2.54mm z wyprowadzeniami prostymi (Straight) pozwala na bezproblemową integrację z większością klasycznych płytek PCB oraz gniazd wtykowych.

Obciążalność prądowa do 3A

Mosiężne styki złącza zostały przystosowane do ciągłego przewodzenia prądu o natężeniu do 3A, co umożliwia zasilanie i transmisję danych w obwodach elektronicznych o średnim obciążeniu.

Wysoka rezystancja izolacji

Korpus z tworzywa PBT zapewnia rezystancję izolacji na poziomie minimum 1000MOhm, gwarantując ochronę przed przebiciami przy napięciach sięgających 1000VAC.

Odporność na ekstremalne temperatury

Złącze utrzymuje pełną funkcjonalność operacyjną w szerokim zakresie temperatur roboczych od -40°C do +105°C.

Przystosowanie do procesów termicznych

Materiały użyte do produkcji wytrzymują temperatury przetwarzania rzędu 180°C przez 30 do 60 sekund lub 200°C przez 10 sekund, co znacząco ułatwia proces lutowania.

Zastosowanie i środowisko pracy złącza IDC męskiego 10-pin 2.54mm

• Połączenia sygnałowe i zasilające na płytach głównych narażonych na temperatury pracy w przedziale od -40°C do +105°C.
• Przemysłowe obwody elektroniczne wymagające wytrzymałości na krótkotrwałe wzrosty napięcia do 1000VAC.
• Systemy transmisji danych z wykorzystaniem taśm wielożyłowych, przy prądach nieprzekraczających 3A i wymaganej niskiej rezystancji styków do 20mOhm.

Specyfikacja techniczna złącza IDC męskiego 10-pin 2.54mm

• Typ złącza: męskie, proste (Straight), 2-rzędowe typu Box Header
• Liczba styków: 10
• Raster: 2.54mm
• Prąd znamionowy: 3A
• Napięcie wytrzymywane: 1000VAC
• Rezystancja izolacji: min. 1000MOhm
• Rezystancja styków: max. 20mOhm
• Temperatura robocza: od -40°C do +105°C
• Maksymalna temperatura przetwarzania: 180°C przez 30-60s (200°C przez 10s)
• Materiał korpusu: PBT
• Wysokość izolatora: 8.8mm
• Materiał styków: mosiądz
• Pokrycie styków: powłoka ze złota (Au) lub cyny (Sn) na warstwie niklu (Ni)
