ULN2803A UMW

Symbol Micros: ULN2803adw UMW
Symbol des Auftragnehmers:
Gehäuse: SOP18W

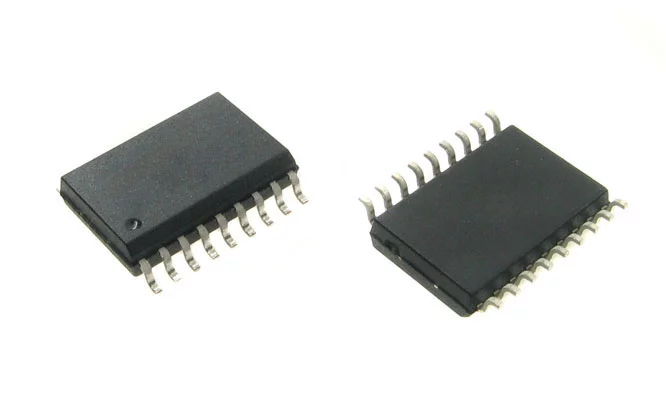

Technische Zeichnung Zu favoriten hinzufügen
8-Kanal-NPN Darlington-Fahrer für 5 V TTL/CMOS; 500 mA; 50 V; -40 ° C ~ 85 ° C; Äquivalent: ULN2803ADW; ULN2803ADWR; ULN2803ADWG4; ULN2803ADWRG4; ULN2803AFWG; ULN2803AFWG (C, ELHA); ULN2803AFWG, C, EL;
Parameter
Gehäuse: SOP18W
Strom: 0,5A
Hersteller: UMW
Integrierten Schaltkreises-Typ: Macierz tranzystorowa Darlingtona
Betriebstemperatur (Bereich): -40°C ~ 85°C
Anzahl der Kanäle: 8
Hersteller: UMW Hersteller-Teilenummer: ULN2803A RoHS Gehäuse: SOP18Wt/r Datenblatt
Auf Lager:
6320 stk.
Anzahl Stück 3+ 20+ 100+ 500+ 2000+
Nettopreis (EUR) 0,4249 0,2362 0,1863 0,1693 0,1638
Zum Vergleichstool hinzufügen
Standard-Verpackung:
2000/4000
Gehäuse: SOP18W
Strom: 0,5A
Hersteller: UMW
Integrierten Schaltkreises-Typ: Macierz tranzystorowa Darlingtona
Betriebstemperatur (Bereich): -40°C ~ 85°C
Anzahl der Kanäle: 8
Ausführliche Beschreibung

Darlington-Transistorarray ULN2803A

Der ULN2803A (Micros-Bezeichnung: ULN2803adw UMW) ist ein mehrkanaliger, hochstrom- und hochspannungsfester integrierter Schaltkreis, der aus acht NPN-Darlington-Transistorpaaren besteht. Er ist ein Ersatz für das von Texas Instruments abgekündigte Bauteil. Er wird als Treiber zum Schalten von induktiven Lasten wie Relais, Schrittmotoren oder Lampen direkt aus 5V-Logikschaltungen, einschließlich TTL und 5V CMOS, eingesetzt.

Wichtige Merkmale und Eigenschaften des ULN2803A

  • Typ: Treiber, Darlington-Transistorarray
  • Anzahl der Kanäle: 8
  • Maximaler Kollektorstrom: 500 mA (pro Kanal)
  • Maximale Ausgangsspannung: 50V
  • < /> SMD, SOIC-18
  • Betriebstemperaturbereich: Von -40°C bis 125°C
  • Hersteller: UMW
  • Zusätzliche Merkmale: Eingebaute Freilaufdioden für induktive Lasten, kompatibel mit 5V TTL/CMOS-Logik

Typische Anwendungen des ULN2803A

Dieser integrierte Schaltkreis wurde entwickelt für:

  • Relaissteuerung – direktes Ein- und Ausschalten von Relaisspulen;
  • Motorsteuerung – Ansteuerung von Schrittmotoren und kleinen Gleichstrommotoren;
  • Displaysteuerung – Schalten von Segmenten in LED- und Gasanzeigen;
  • Lampenversorgung – Ein- und Ausschalten von Glühlampen und anderen Lichtquellen;
  • Logikpuffer – Verstärkung von Logiksignalen zur Ansteuerung höherer Ströme.

Wir laden Sie ein, das vollständige Angebot an Treibern und weiteren Komponenten im Micros-Shop zu entdecken. Bei Fragen stehen wir Ihnen gerne zur Verfügung.
