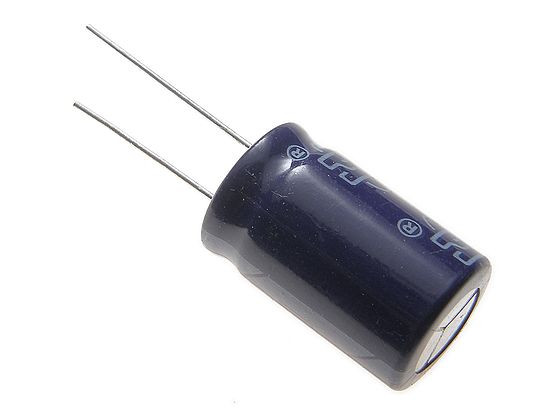

RT11V222M1625 LEAGUER Electrolytic capacitor
| Size: | 16x25mm |
| Capacitance: | 2200uF |
| Operating voltage: | 35V |
| Manufacturer: | LEAGUER |
| Service life [h]: | 2000h |
| Operating temperature (range): | -55°C ~ 105°C |
| Kind of capacitor: | Electrolytic |
| Size: | 16x25mm |
| Capacitance: | 2200uF |
| Operating voltage: | 35V |
| Manufacturer: | LEAGUER |
| Service life [h]: | 2000h |
| Operating temperature (range): | -55°C ~ 105°C |
| Kind of capacitor: | Electrolytic |
| Capacitors features: | Podwyższona temperatura |
| Type of packaging: | In bulk |
Kondensator elektrolityczny THT 2200uF 35V 16x25mm
Aluminiowy kondensator elektrolityczny przeznaczony do montażu przewlekanego (THT), oferujący pojemność 2200uF oraz znamionowe napięcie pracy do 35V. Komponent charakteryzuje się rozszerzonym zakresem temperatury pracy od -55°C do +105°C, przy zachowaniu żywotności na poziomie 2000h w maksymalnym obciążeniu termicznym. Element o kompaktowych wymiarach 16x25mm wyposażono w obudowę z wbudowanym zaworem bezpieczeństwa. Produkt spełnia normy środowiskowe dyrektywy RoHS oraz rygorystyczne wymogi wytrzymałościowego standardu AEC-Q200.
Najważniejsze cechy i korzyści kondensatora THT 2200uF 35V
Zwiększona odporność termiczna
Praca w zakresie do +105°C przez 2000h zapewnia długą żywotność i stabilność parametrów w układach emitujących znaczne ilości ciepła.
Motoryzacyjny standard AEC-Q200
Spełnienie rygorystycznych norm jakościowych gwarantuje niezawodność niezbędną w zaawansowanej elektronice przemysłowej i aplikacjach automotive.
Konstrukcja z zaworem bezpieczeństwa
Wbudowany mechanizm odgazu (dla obudów o średnicy ≥8mm) chroni obwód oraz urządzenia przed uszkodzeniami mechanicznymi w przypadku skrajnego przeciążenia.
Przystosowanie do lutowania na fali
Wyprowadzenia z rastrem 7.5mm pozwalają na bezproblemową i stabilną instalację przewlekaną na standardowych obwodach drukowanych.
Zastosowanie i środowisko pracy kondensatora THT 2200uF 35V
- Zasilacze impulsowe i liniowe wymagające zaawansowanego filtrowania oraz stabilizacji napięcia.
- Układy zarządzania energią i systemy bezpieczeństwa w elektronice motoryzacyjnej (zgodność z AEC-Q200).
- Przemysłowe bloki zasilania i obwody narażone na ciągłą pracę w podwyższonych temperaturach.
Specyfikacja techniczna kondensatora THT 2200uF 35V
- Typ elementu: Aluminiowy kondensator elektrolityczny
- Montaż: Przewlekany (THT)
- Pojemność: 2200uF
- Napięcie znamionowe: 35V
- Wymiary obudowy (DxL): 16x25mm
- Raster wyprowadzeń (F): 7.5mm
- Średnica wyprowadzeń (d): 0.8mm
- Tolerancja pojemności: ±20% (w 120Hz, 20°C)
- Zakres temperatur pracy: -55°C do +105°C
- Żywotność: 2000h (w +105°C)
- Prąd tętnień (Ripple current): 1500mA (w 120Hz, +105°C)
- Maksymalny prąd upływu: ≤0.01CV (po 2 minutach)
- Zgodność z normami: RoHS, AEC-Q200
