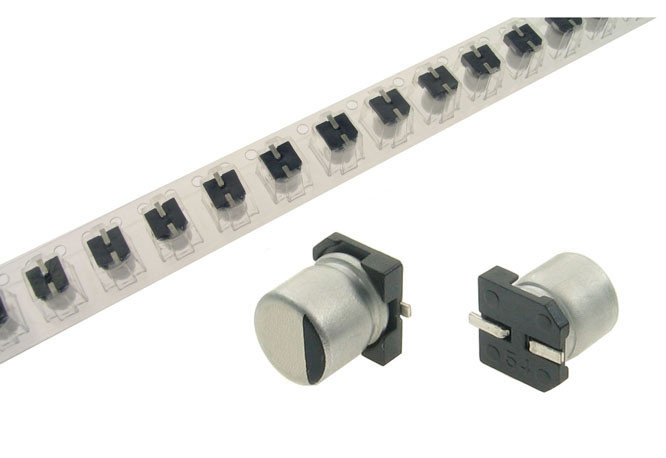

VT11C470M0505 LEAGUER | EEEHA1C470WR (odpowiednik) Electrolytic capacitor

Kondensator elektrolityczny SMD 47uF 16V

Aluminiowy kondensator elektrolityczny zaprojektowany z myślą o montażu powierzchniowym (SMD). Posiada pojemność znamionową 47uF, obsługuje napięcie robocze do 16V i wyróżnia się kompaktowymi wymiarami wynoszącymi 5x5.4mm. Element jest przystosowany do pracy w szerokim paśmie temperatur, co pozwala na jego zastosowanie w zróżnicowanych warunkach eksploatacyjnych. Konstrukcja komponentu w pełni współpracuje z procesami lutowania rozpływowego.

Najważniejsze cechy i korzyści kondensatora elektrolitycznego SMD 47uF 16V

Przystosowanie do montażu powierzchniowego

Budowa typu V-chip umożliwia lutowanie rozpływowe, co ułatwia zautomatyzowanie procesów produkcyjnych oraz wykorzystanie elementu w obwodach o dużej gęstości upakowania.

Praca w ekstremalnych temperaturach

Zakres roboczy obejmujący temperatury od -55°C do +105°C zapewnia stabilność parametrów i ciągłą niezawodność układu nawet w trudnym środowisku przemysłowym.

Ograniczona upływność prądu

Prąd upływu utrzymany na maksymalnym poziomie 0.01CU lub 3µA przekłada się na wyższą wydajność energetyczną układu docelowego i redukcję strat.

Gwarantowana żywotność pod obciążeniem

Wytrzymałość rzędu 1000h przy ciągłym zasilaniu napięciem znamionowym w temperaturze +105°C gwarantuje długotrwałą oraz bezawaryjną pracę urządzenia.

Zastosowanie i środowisko pracy kondensatora elektrolitycznego SMD 47uF 16V

Element ten jest dedykowany do nowoczesnych obwodów drukowanych, w których priorytetem jest miniaturyzacja oraz zagęszczenie podzespołów. Z uwagi na przystosowanie do lutowania rozpływowego, kondensator sprawdza się idealnie podczas masowej produkcji elektroniki użytkowej oraz przemysłowej montowanej powierzchniowo. Szeroki zakres dopuszczalnych temperatur roboczych pozwala na niezawodne funkcjonowanie w układach zasilających i filtrujących narażonych na wahania termiczne.

Specyfikacja techniczna kondensatora elektrolitycznego SMD 47uF 16V

• Typ elementu: Aluminiowy kondensator elektrolityczny
• Pojemność znamionowa: 47uF
• Napięcie znamionowe: 16V
• Wymiary (Średnica x Długość): 5x5.4mm
• Tolerancja pojemności: ±20% (przy 120Hz i 20°C)
• Temperatura pracy: od -55°C do +105°C
• Żywotność znamionowa: 1000h (w +105°C)
• Współczynnik stratności (tg δ): 0.16 (przy 120Hz)
• Maksymalny prąd upływu: ≤0.01CU lub 3µA
• Rodzaj montażu: Powierzchniowy (SMD)
• Metoda lutowania: Lutowanie rozpływowe (Reflow soldering)
