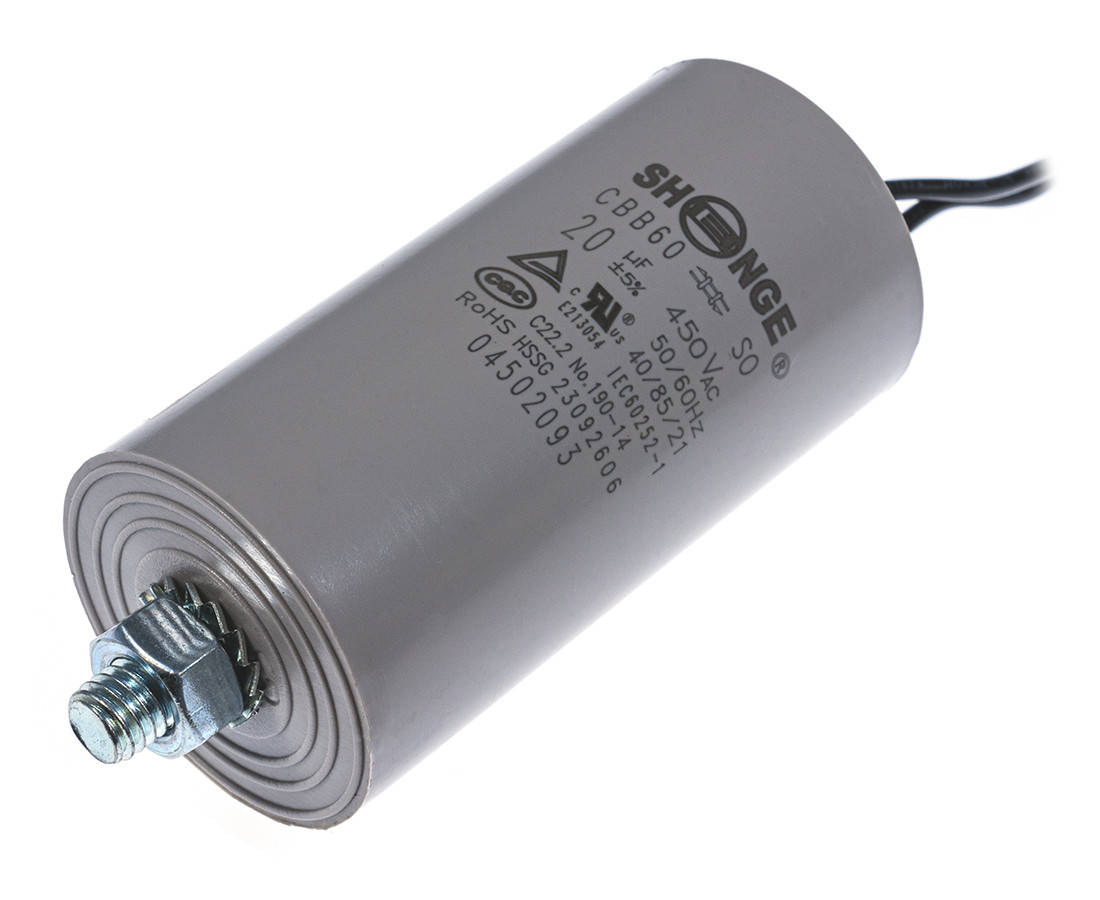

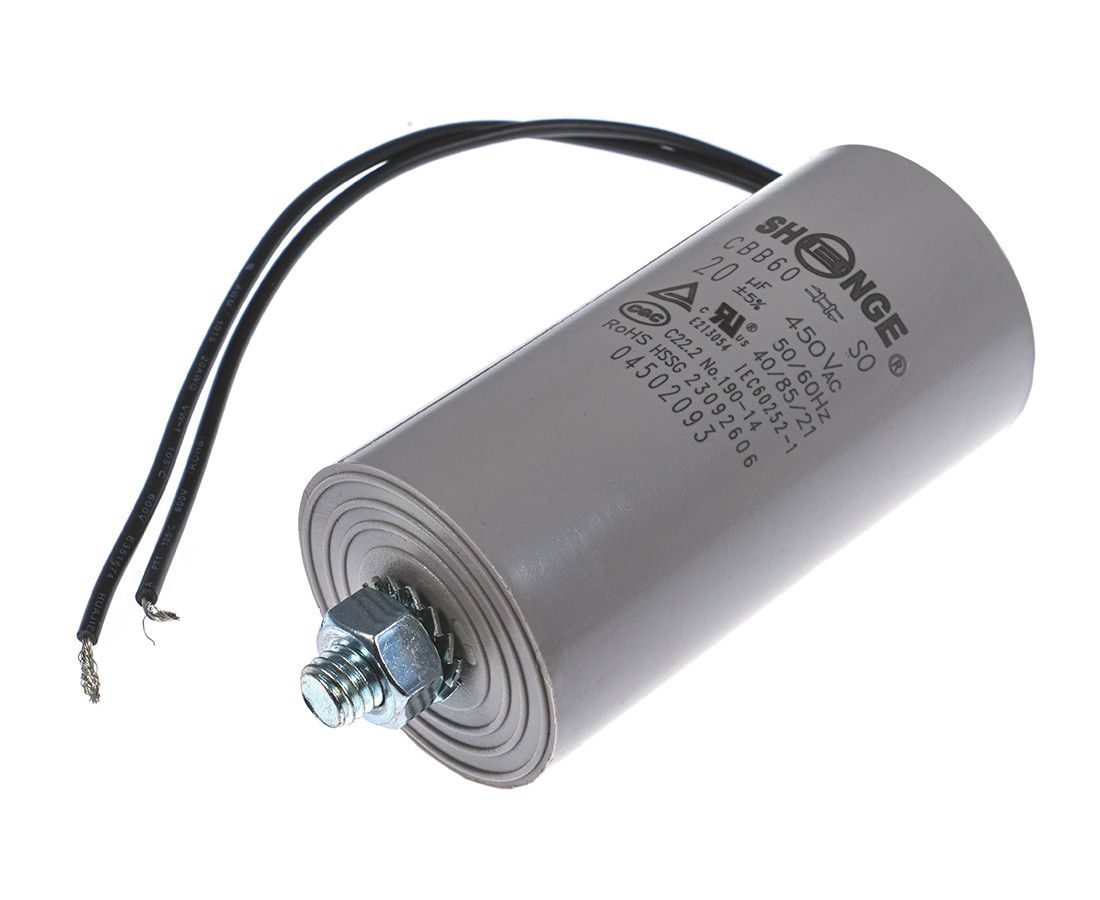

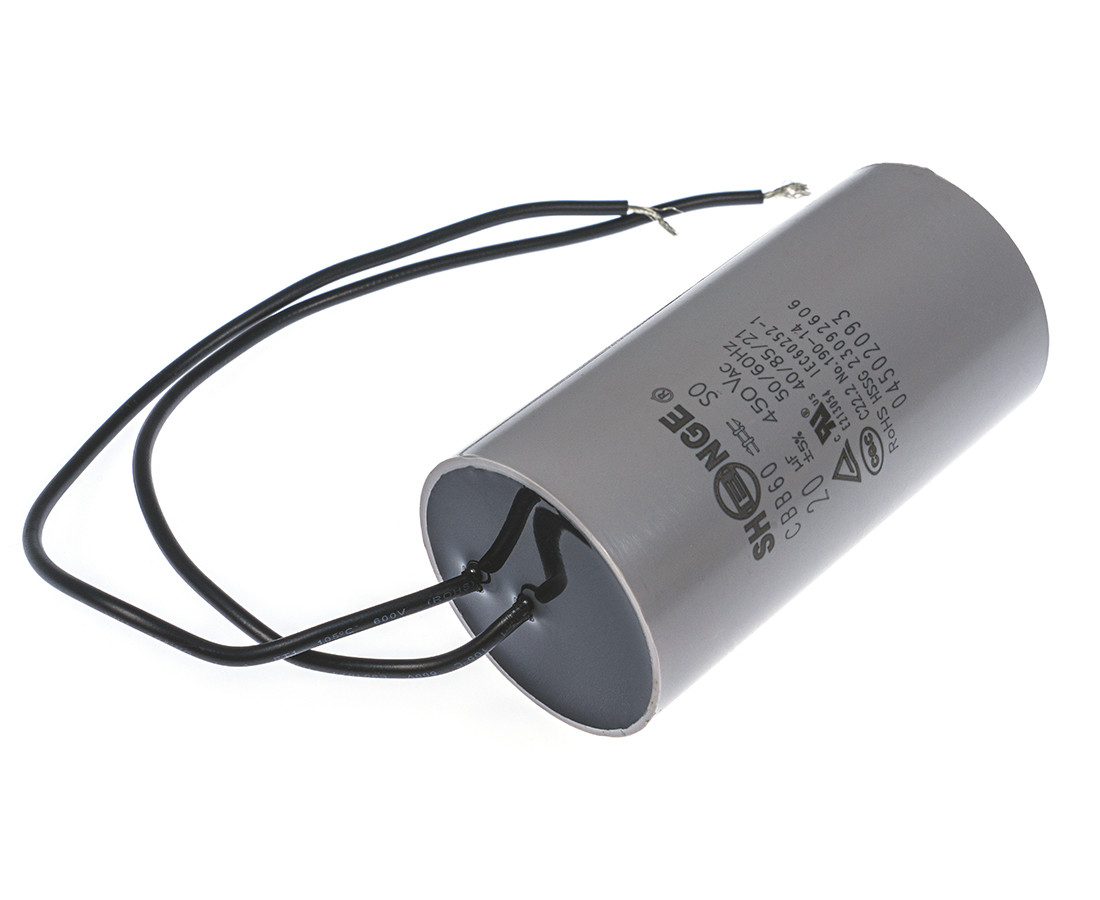

CBB60 40*78M8 UL1015 20uF/450VAC SHENGE Motor starting capacitor

Kondensator rozruchowy do silników 20uF 450VAC

Rozruchowy kondensator silnikowy o pojemności znamionowej 20uF i maksymalnym napięciu pracy 450VAC to komponent przeznaczony do pracy w obwodach prądu przemiennego o częstotliwości 50/60Hz. Element opiera się na dielektryku z metalizowanej folii polipropylenowej, gwarantującym wysoką stabilność parametrów, a jego konstrukcja została hermetycznie zamknięta w cylindrycznej osłonie z tworzywa sztucznego. Produkt wyposażono w zintegrowaną śrubę montażową na podstawie oraz złącza w postaci wyprowadzonych przewodów izolowanych.

Najważniejsze cechy i korzyści kondensatora rozruchowego 20uF 450VAC

Dielektryk z folii polipropylenowej

Zastosowanie metalizowanej folii polipropylenowej o właściwościach samoregeneracyjnych pozwala na automatyczne odzyskiwanie parametrów izolacyjnych po ewentualnych mikrozwarciach, co bezwarunkowo wydłuża bezawaryjną żywotność komponentu w obwodzie.

Najwyższa klasa trudnopalności

Cylindryczna obudowa z tworzywa ABS oraz szczelne wypełnienie wykonane z żywicy epoksydowej spełniają rygorystyczną normę palności UL94V0, co zapewnia maksymalne bezpieczeństwo pożarowe całego układu.

Zintegrowana śruba montażowa M8

Kondensator posiada wbudowany na stałe gwintowany trzpień M8 o długości 14mm, który umożliwia bezpośrednie, szybkie i mechanicznie stabilne przykręcenie elementu do ramy maszyny lub obudowy docelowego urządzenia.

Fabryczne wyprowadzenia przewodowe

Zintegrowane przewody połączeniowe 20AWG (zgodne z normą UL1015) o całkowitej długości 200mm posiadają fabrycznie odizolowane końcówki na odcinku 10mm, co znacznie przyspiesza proces lutowania lub montażu w złączach śrubowych.

Niezawodność w skrajnych temperaturach

Zgodność z kategorią klimatyczną 40/85/21 warunkuje bezproblemową i stabilną pracę kondensatora w skrajnych środowiskach o temperaturze otoczenia wynoszącej od -40°C do +85°C.

Zastosowanie i środowisko pracy kondensatora rozruchowego 20uF 450VAC

• Wspomaganie procesu rozruchu oraz podtrzymywanie pracy jednofazowych silników prądu przemiennego zasilanych napięciem do 450VAC (częstotliwość 50/60Hz).
• Układy kompensacji mocy biernej (poprawa współczynnika mocy) w domowych i przemysłowych systemach zasilania.
• Aplikacje elektroniczne i elektromechaniczne pracujące na wysokościach do 2000m n.p.m. w umiarkowanie zanieczyszczonych warunkach operacyjnych, w których wilgotność nie przekracza średniorocznie 75%.

Specyfikacja techniczna kondensatora rozruchowego 20uF 450VAC

• Pojemność znamionowa: 20uF
• Napięcie pracy: 450VAC
• Częstotliwość pracy: 50/60Hz
• Tolerancja pojemności: ±5%
• Współczynnik strat (tan δ): ≤0.0070 (przy 1kHz)
• Materiał dielektryka: metalizowana folia polipropylenowa (samoregenerująca)
• Napięcie wytrzymywane (między wyprowadzeniami T-T): 2Un przez 2 sekundy
• Napięcie wytrzymywane (wyprowadzenia - obudowa T-C): 2.5KVAC przez 2 sekundy
• Mocowanie mechaniczne: wbudowana śruba M8 (długość: 14mm ±1mm)
• Średnica obudowy: 40mm (±1mm)
• Wysokość obudowy (bez gwintu i przewodów): 78mm (±1mm)
• Typ przewodów wyprowadzeniowych: czarne przewody 20AWG (standard UL1015)
• Długość przewodów: 200mm (±10mm)
• Długość odizolowanej końcówki przewodu: 10mm (±1mm)
• Klasa palności obudowy i żywicy: UL94V0
• Klasa bezpieczeństwa: S0
• Kategoria klimatyczna: od -40°C do +85°C (40/85/21)
• Zgodność z dyrektywami i normami: IEC60252-1, GB/T3667.1-2016, UL810, dyrektywa RoHS
