L-115WEGW-CA Kingbright

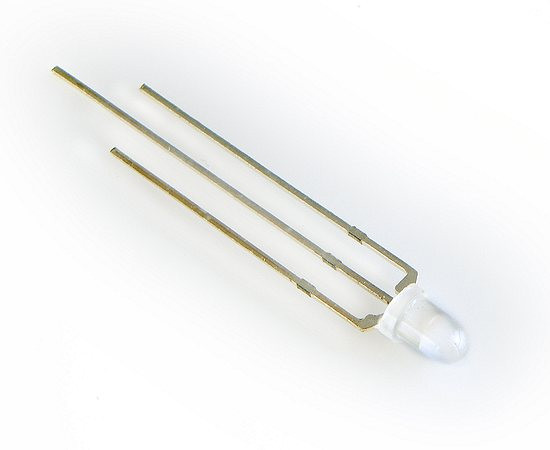

Dwukolorowa dioda LED L-115WEGW-CA marki Kingbright to zaawansowany komponent optoelektroniczny przeznaczony do wydajnej sygnalizacji wizualnej w układach elektronicznych. Komponent integruje dwa niezależne źródła światła – czerwień o wysokiej wydajności (High Efficiency Red) oraz zieleń (Green) – umieszczone w wspólnej obudowie T-1 o średnicy 3mm. Dioda wykorzystuje konfigurację ze wspólną anodą (Common Anode) oraz posiada trzy wyprowadzenia do montażu przewlekanego THT, co umożliwia elastyczne sterowanie poszczególnymi strukturami świetlnymi i uzyskiwanie zróżnicowanych stanów wskaźnikowych.

L-115WEGW-CA – Specyfikacja techniczna i parametry elektryczne

• Typ elementu: dwukolorowa dioda LED (Bi-Color Indicator Lamp)
• Producent: Kingbright
• Symbol produktu: L-115WEGW-CA
• Obudowa: T-1 (średnica 3mm)
• Typ montażu: przewlekany THT
• Układ wyprowadzeń: 3 wyprowadzenia ze wspólną anodą (pin 1: katoda czerwona, pin 2: wspólna anoda, pin 3: katoda zielona)
• Typ soczewki: biała dyfuzyjna (White Diffused)
• Materiał struktury czerwonej: GaAsP/GaP
• Materiał struktury zielonej: GaP
• Światłość czerwona przy IF=20mA: min. 4mcd, typ. 10mcd
• Światłość zielona przy IF=20mA: min. 2.6mcd, typ. 7mcd
• Kąt widzenia połówkowego: 60°
• Szczytowa długość fali czerwonej: 627nm
• Szczytowa długość fali zielonej: 565nm
• Dominująca długość fali czerwonej: 625nm
• Dominująca długość fali zielonej: 568nm
• Szerokość połówkowa widma czerwonego: 45nm
• Szerokość połówkowa widma zielonego: 30nm
• Pojemność elektryczna struktury czerwonej: 15pF (przy VF=0V i f=1MHz)
• Pojemność elektryczna struktury zielonej: 15pF (przy VF=0V i f=1MHz)
• Napięcie przewodzenia czerwone przy IF=20mA: typ. 2.0V, max. 2.5V
• Napięcie przewodzenia zielone przy IF=20mA: typ. 2.2V, max. 2.5V
• Maksymalny prąd wsteczny: 10uA (przy VR=5V)
• Maksymalna moc strat: 105mW dla struktury czerwonej, 105mW dla struktury zielonej
• Maksymalny prąd przewodzenia ciągły czerwony: 30mA
• Maksymalny prąd przewodzenia ciągły zielony: 25mA
• Maksymalny prąd impulsowy czerwony: 160mA (impuls 0.1ms, wypełnienie 1/10)
• Maksymalny prąd impulsowy zielony: 140mA (impuls 0.1ms, wypełnienie 1/10)
• Dopuszczalne napięcie wsteczne: 5V
• Zakres temperatury pracy i przechowywania: od -40°C do +85°C
• Temperatura lutowania: 260°C przez 5s (2mm od obudowy)
• Długość wyprowadzeń: min. 24.5mm
• Raster wyprowadzeń: 2.54mm

L-115WEGW-CA – Właściwości optoelektroniczne i konstrukcja

Dioda L-115WEGW-CA charakteryzuje się jednolitą emisją światła oraz niskim poborem mocy. Mlecznobiała soczewka dyfuzyjna optymalnie rozprasza strumień świetlny, gwarantując szeroki kąt widzenia wynoszący 60°. Zastosowanie materiału GaAsP/GaP zapewnia wyrazistą barwę czerwoną o długości fali 625nm, natomiast struktura GaP odpowiada za jasną barwę zieloną o długości fali 568nm. Wyprowadzenia w standardowym rastrze 2.54mm umożliwiają pełną kompatybilność z układami scalonymi (I.C. compatible) oraz łatwy montaż w obwodach drukowanych PCB. Solidna konstrukcja półprzewodnikowa gwarantuje wysoki poziom niezawodności i długi czas eksploatacji.

L-115WEGW-CA – Zastosowanie w elektronice i automatyce

Ze względu na możliwość generowania dwóch barw sygnalizacyjnych, dioda L-115WEGW-CA znajduje szerokie zastosowanie w panelach sterowniczych, aparaturze pomiarowej, urządzeniach automatyki przemysłowej oraz sprzęcie elektronicznym. Doskonale sprawdza się jako wskaźnik stanu zasilania, trybów pracy (np. gotowość/awaria), stanu naładowania baterii czy aktywności połączeń. Szeroki zakres temperatury roboczej od -40°C do +85°C pozwala na bezawaryjną pracę komponentu w trudnych warunkach środowiskowych.
