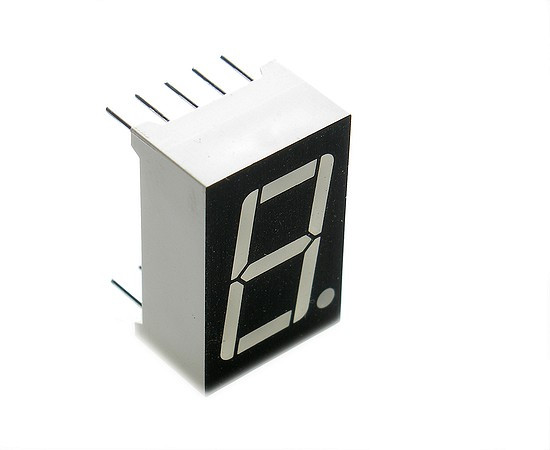

LSD056BUE-105 Wenrun

Wyświetlacz LED 0.56" 1-cyfrowy czerwony

Jednocyfrowy, siedmiosegmentowy wyświetlacz LED o wysokości znaku 14.2mm (0.56") to sprawdzony komponent przeznaczony do cyfrowej prezentacji danych w standardach przemysłowych. Charakteryzuje się czarnym tłem oraz białymi segmentami, co w połączeniu z emitowanym czerwonym światłem zapewnia wysoki kontrast i doskonałą niezawodność odczytu nawet w jasnym świetle otoczenia. Zastosowanie półprzewodnika w technologii GaAlAs gwarantuje wysoką sprawność oraz równomierny rozkład światła przy bardzo niskim poborze prądu, co optymalizuje koszty zasilania w docelowym urządzeniu.

Najważniejsze cechy i korzyści 1-cyfrowego wyświetlacza LED 0.56"

• Wysoka wydajność świetlna przy prądzie 5~10mA: Dzięki wykorzystaniu materiału GaAlAs element osiąga optymalną jasność przy znikomym natężeniu prądu, co minimalizuje zużycie energii i ogranicza generowanie ciepła na płytce PCB.
• Równomierne rozproszenie światła: Konstrukcja obudowy zapewnia jednolite podświetlenie każdego z siedmiu segmentów, co eliminuje martwe punkty i poprawia ogólną czytelność wartości numerycznych.
• Kontrastowa budowa z czarnym tłem: Zastosowanie czarnej powierzchni frontowej w zestawieniu z białymi (w stanie spoczynku) segmentami potęguje kontrast emitowanego czerwonego światła, usprawniając odczyt z większych odległości.
• Standardowy raster wyprowadzeń: Klasyczne wymiary przemysłowe ułatwiają bezproblemowy montaż przewlekany na płytkach drukowanych oraz szybką, bezkosztową integrację z istniejącymi na rynku układami i projektami.
• Szeroka tolerancja temperaturowa: Zdolność do bezawaryjnej pracy w przedziale od -25°C do +75°C pozwala na bezpieczne wykorzystanie komponentu w zróżnicowanych warunkach sprzętowych i środowiskowych.

Zastosowanie i środowisko pracy wyświetlacza 0.56"

• Panele instrumentów pomiarowych, sprzęt diagnostyczny oraz wskaźniki cyfrowe ogólnego przeznaczenia.
• Sprzęt audio i stacjonarne urządzenia multimedialne wymagające niezawodnego interfejsu numerycznego.
• Standardowe układy sterowania i moduły cyfrowe kompatybilne z poziomami logicznymi TTL oraz CMOS.

Specyfikacja techniczna wyświetlacza LED 0.56" czerwonego

• Typ wyświetlacza: 7-segmentowy, 1-cyfrowy
• Wysokość cyfry: 14.2mm (0.56")
• Materiał emitera: GaAlAs
• Kolor emitowanego światła: Czerwony (Super Red)
• Długość fali (dominująca): 645nm
• Kolor powierzchni (tła): Czarny
• Kolor segmentów (w spoczynku): Biały
• Napięcie przewodzenia (Vf): typowe 1.85V, maksymalne 2.3V (przy 20mA)
• Maksymalne napięcie wsteczne (Vr): 5V
• Zalecany prąd pracy: 5~10mA na segment
• Maksymalny prąd ciągły: 20mA na segment
• Szczytowy prąd przewodzenia (1KHz, 1/10 Duty): 70mA na segment
• Maksymalna moc strat: 50mW na segment
• Prąd wsteczny (Ir): maksymalnie 50uA (przy 5V)
• Szerokość połówkowa widma: 30nm
• Zakres temperatur pracy: od -25°C do +75°C
• Zakres temperatur przechowywania: od -30°C do +85°C
• Maksymalna temperatura lutowania: 260°C (±5°C) przez maksymalnie 5s
• Wymiary obudowy (szerokość x wysokość x grubość): 12.6mm x 19.0mm x 8.1mm
