AN108 (replacement for: GSM-ANT108)
Symbol Micros:
RF AN108
Case : Rys.AN108

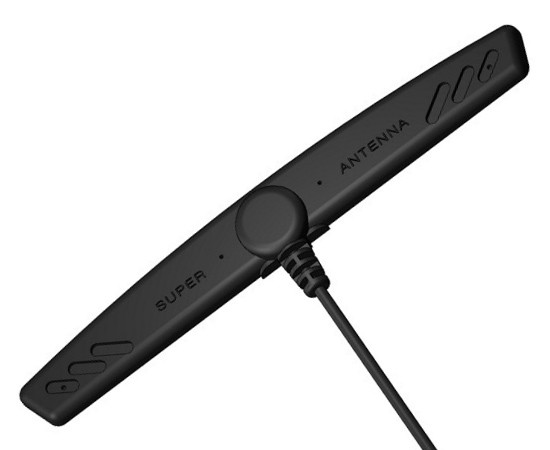

GSM Antenna, 824÷960/1710÷2170MHz, gain 2.5dBi, dimensions 126×16.2×8.8mm SMA straight male connector, adhesive mount, RG174 3m cable
Parameters
| Dimensions: | 126x16,2x8,8mm |
| Frequency range: | 824~960/1710~2170MHz |
| Peak gain: | 2,5dBi |
| Antenna type: | GSM |
| Operating temperature (range): | -40°C ~ 85°C |
| Antenna shape: | Fin |
| Mounting: | Adhesive |
| Dimensions: | 126x16,2x8,8mm |
| Frequency range: | 824~960/1710~2170MHz |
| Peak gain: | 2,5dBi |
| Antenna type: | GSM |
| Operating temperature (range): | -40°C ~ 85°C |
| Antenna shape: | Fin |
| Mounting: | Adhesive |
| Type of connector: | Straight male SMA |
| Cable type: | RG174 |
| Cable length: | 3m |
| Polarisation: | Linear |
| Impedance: | 50Ohm |
Detailed description
Product type: GSM Antenna
Frequency: 824÷960/1710÷2170MHz
Gain: 2.5dBi
External dimensions: 126×16.2×8.8mm
Connector type: SMA male straight
Mounting: adhesive
Cable: RG174 3m
Polarization: linear
V.S.W.R: <2.0
Impedance: 50Ω
Operating temperature: -40÷85°C
