AN825-1 (replacement for: GSM-ANT825-1)
Symbol Micros:
RF AN825-1
Case : Rys.AN825-1

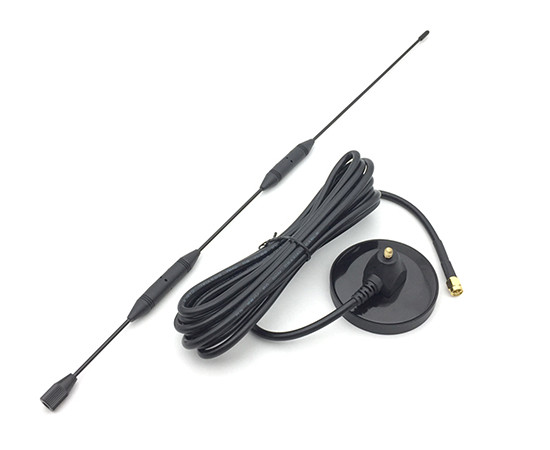

GSM Antenna, 824÷960/1710÷2170MHz, gain 8.0dBi, dimensions L×Φ460×65mm SMA straight male connector, magnet mount, RG58 3m cable
Parameters
| Dimensions: | 460x65mm |
| Frequency range: | 824~960/1710~2170MHz |
| Peak gain: | 8,0dBi |
| Antenna type: | GSM |
| Operating temperature (range): | -40°C ~ 85°C |
| Antenna shape: | Wire |
| Mounting: | Magnet |
| Dimensions: | 460x65mm |
| Frequency range: | 824~960/1710~2170MHz |
| Peak gain: | 8,0dBi |
| Antenna type: | GSM |
| Operating temperature (range): | -40°C ~ 85°C |
| Antenna shape: | Wire |
| Mounting: | Magnet |
| Type of connector: | Straight male SMA |
| Cable type: | RG58 |
| Cable length: | 3m |
| Polarisation: | Linear |
| Impedance: | 50Ohm |
Detailed description
Product Type: GSM Antenna
Frequency: 824÷960MHz/1710÷2170MHz
Gain: 8.0dBi
External Dimensions: L×Φ 460×65mm
Connector Type: SMA male straight
Mounting: magnet
Cable: RG58 3m
Polarization: linear
V.S.W.R: <2.0
Impedance: 50Ω
Operating Temperature: -40÷85°C
