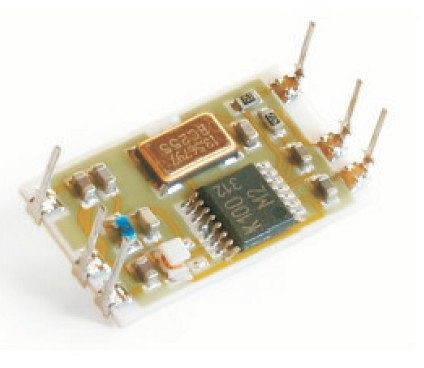

RTFQ10-433.92
Symbol Micros:
RF RTFQ10-433.92

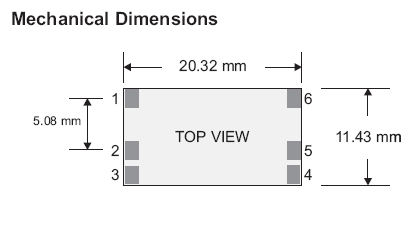

Case : Rys.TC-20.32x11.43
FM Radio Transmitter w/Crystal Oscillator; 433,92MHz; Po 10dBm; 40kbps max; Is 14,5mA; 2,4V~4V; -25°C ~ 80°C;
Parameters
| Dimensions: | 20,32x11,43mm |
| Supply voltage: | 2,4V~4V |
| Transmission speed: | 40kbps |
| Frequency: | 433,92MHz |
| Modulation: | FSK |
| Transmitter output power: | 10dBm |
| Type: | Transmitter |
| Dimensions: | 20,32x11,43mm |
| Supply voltage: | 2,4V~4V |
| Transmission speed: | 40kbps |
| Frequency: | 433,92MHz |
| Modulation: | FSK |
| Transmitter output power: | 10dBm |
| Type: | Transmitter |
| Operating temperature (range): | -20°C ~ 80°C |
| Antenna: | External |
| Mounting: | THT |
Detailed description
RTFQ10-433.92 to moduł hybrydowego nadajnika radiowego przystosowanego do transmisji sygnałów cyfrowych z modulacją FSK w pasmie 433.92MHz. Moduł wyposażony jest w oscylator kwarcowy. Aby zrealizować kompletny nadajnik radiowy należy dodać tylko zewnętrzny obwód kodowania. Moduł zasilany jest napięciem z zakresu 2.4..4V pobierając typowo 14.5mA prądu i pracuje w zakresie temperatur -25..+80°C. Charakteryzuje się typową mocą wyjściową 10dBm przy napięciu zasilania 3.3V. Technologia Thick Film Hybrid zapewnia doskonałą stabilność częstotliwości. Moduł RTFQ10 jest dostarczany w obudowie typu DIL o wymiarach 20.32 x 11.43 mm przystosowanej do montażu przewlekanego. RTFQ10 wyróżnia się dużą prędkością przesyłania danych - do 40kbps.
