TNY280PN

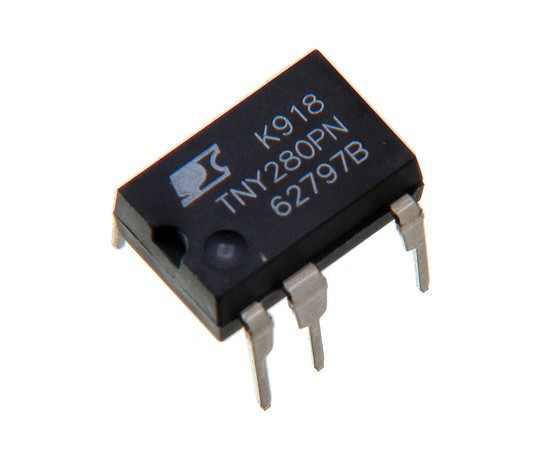

TNY280PN POWER INTEGRATIONS - Charakterystyka układu

Układ TNY280PN to przełącznik off-line z rodziny TinySwitch-III. Komponent ten łączy w monolitycznej strukturze tranzystor mocy MOSFET 700V, oscylator, przełączane źródło prądowe, system ograniczenia prądu oraz obwody wyłącznika termicznego. Architektura przeznaczona dla zasilaczy impulsowych wykorzystuje sterowanie ON/OFF, eliminując potrzebę kompensacji pętli sprzężenia zwrotnego. Wersja w obudowie DIP-8C (P) posiada wyprowadzenia pokryte matową cyną w technologii bezołowiowej (N). Konstrukcja optymalizuje projekt zasilacza pod kątem minimalizacji kosztów systemowych i skalowalności prądowej.

TNY280PN POWER INTEGRATIONS - Specyfikacja techniczna

• Napięcie przebicia zintegrowanego tranzystora MOSFET: 700V.
• Średnia częstotliwość pracy wbudowanego oscylatora: 132kHz.
• Wahania częstotliwości (jitter): 8kHz w celu redukcji emisji EMI.
• Ciągła moc wyjściowa (230VAC ±15%): 20W w zamkniętych adapterach.
• Szczytowa moc wyjściowa (230VAC ±15%): 36.5W w aplikacjach otwartych.
• Ciągła moc wyjściowa (85-265VAC): 14W w zamkniętych adapterach.
• Szczytowa moc wyjściowa (85-265VAC): 28.5W w aplikacjach otwartych.
• Pobór mocy bez obciążenia (napięcie 265VAC): <150mW bez uzwojenia pomocniczego.
• Pobór mocy bez obciążenia (napięcie 265VAC): <50mW przy użyciu uzwojenia pomocniczego.
• Zabezpieczenie termiczne: próg 142°C z automatycznym powrotem i histerezą 75°C.
• Typowy limit prądowy (kondensator pinu BP/M o pojemności 0.1µF): 750mA.
• Obniżony limit prądowy (kondensator pinu BP/M o pojemności 1µF): 650mA.
• Podwyższony limit prądowy (kondensator pinu BP/M o pojemności 10µF): 850mA.
• Typowa rezystancja załączenia RDS(ON): 2.6Ω (mierzona przy 25°C dla 75mA).

TNY280PN POWER INTEGRATIONS - Zastosowanie w układach zasilania

Układ TNY280PN przeznaczony jest do zasilaczy impulsowych spełniających wysokie normy wydajności energetycznej. Komponent stanowi podstawę budowy ładowarek i adapterów sieciowych zasilających telefony komórkowe, aparaty cyfrowe, palmtopy (PDA) oraz maszynki elektryczne. Konstrukcja implementowana jest także w systemach zasilania pomocniczego oraz w obwodach czuwania (PC Standby), zapewniając zachowanie parametrów poboru mocy poniżej 1W w trybie gotowości.

Środowisko aplikacyjne obejmuje sprzęt RTV, w tym dekodery set-top box o niskim poborze mocy, a także stacjonarne systemy przemysłowe, moduły pomiarowe i elektronikę AGD. Funkcja automatycznego restartu zabezpiecza sterowany obwód, obniżając dostarczaną moc do poziomu poniżej 3% przy wykryciu zwarcia na wyjściu lub błędu pętli kontrolnej. Układ wyprowadzeń z wielokrotnym złączem SOURCE umożliwia efektywne odprowadzanie ciepła do miedzi na obwodzie drukowanym (PCB) oraz redukcję zaburzeń EMI, bez montażu odrębnych radiatorów.

Wzmocniona separacja galwaniczna (creepage) przy pinie DRAIN chroni zasilacz przed przebiciem. Wartość zewnętrznego kondensatora przy złączu BP/M pozwala sterować sprzętowym limitem prądu. Kondensator o pojemności 1µF obniża próg prądowy, redukując straty mocy w obudowach zamkniętych. Pojemność 10µF pozwala na przesunięcie maksymalnej mocy wyjściowej układu dla obwodów z otwartym przepływem powietrza (open frame). Mechanizm adaptacyjnej zmiany czasu załączenia obniża wymagania dotyczące wymiarowania początkowych pojemności filtrujących systemu.
