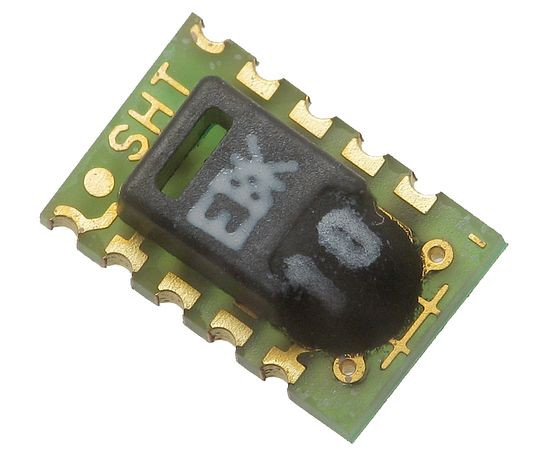

SHT15

Symbol Micros: UPSHT15
Contractor Symbol:

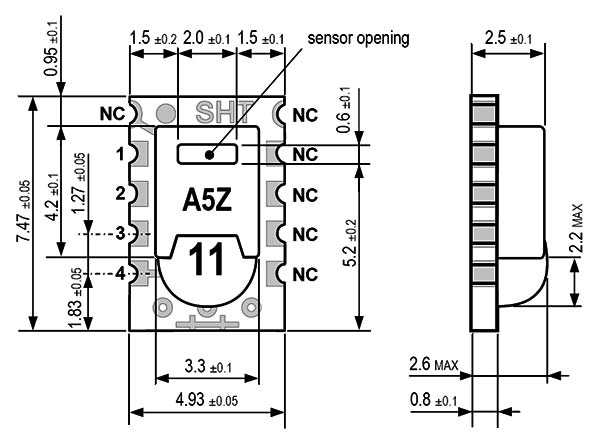

Case : Rys.SHT1x
Temperature & Humidity Sensor, 2-Wire Int., Accuracy c2.0RH/c0.3°C, 2.4÷5.5V


Item available on request
Detailed description

SHT15 to czujnik służący do pomiaru wilgotności względnej oraz temperatury w jednym urządzeniu. Czujnik wyróżnia się wysoką dokładnością, stabilnością, niezawodnością oraz odpornością na zewnętrzne zakłócenia EMC. Struktura wewnętrzna oprócz samego czujnika obejmuje też wzmacniacz, 14-bitowy przetwornik A/C oraz interfejs szeregowy. Wyjście czujnika można podłączyć bezpośrednio do wejścia mikrokontrolera bez konieczności dalszej obróbki sygnału. Czujnik mierzy temperaturę w zakresie od -40°C do 125°C, a także umożliwiają pomiar wilgotności w zakresie od 0 do 100% RH. Rozdzielczość pomiaru może być określana programowo: w przypadku pomiaru wilgotności wynosi ona 8 lub 12 bitów (0.4 lub 0.05%RH) natomiast w przypadku temperatury 12 lub 14 bitów (0.04 lub 0.01°C). Każdy egzemplarz czujnika jest indywidualnie kalibrowany, a współczynniki kalibracyjne są zapisywane w pamięci OTP umieszczonej w strukturze czujnika. Komunikacja między czujnikiem a układem nadrzędnym odbywa się poprzez interfejs I2C. Czujnik zasilany jest napięciem z przedziału 2.4÷5.5V i charakteryzuje się małym poborem mocy równym 90µW przy zasilaniu 3.3V, rozdzielczości 12 bitów i szybkości jeden pomiar na sekundę. Jest zamykany w obudowie SMD typu LCC (Leadless Chip Carrier) o powierzchnii montażowej 7.5x5mm.

Właśœciwośœci:

Wilgotnośœć Temperatura
Zakres pomiarowy: 0÷100%RH -40÷125°C
Rozdzielczośœć: 8/12-bit 12/14-bit
Dokładnoœść: SHT15: ±2.0%RH SHT15: ±0.3°C
Powtarzalnośœć: ±0.1%RH ±0.1°C
Czas odpowiedzi: 8s maks. 30s
Stabilnośœć długoterminowa: <0.5%RH/rok <0.04°C/rok

Zastosowania:

- systemy klimatyzacyjno-grzewcze,
- stacje meteorologiczne,
- sprzęt AGD,
- przyrządy pomiarowe,
- sprzęt medyczny
