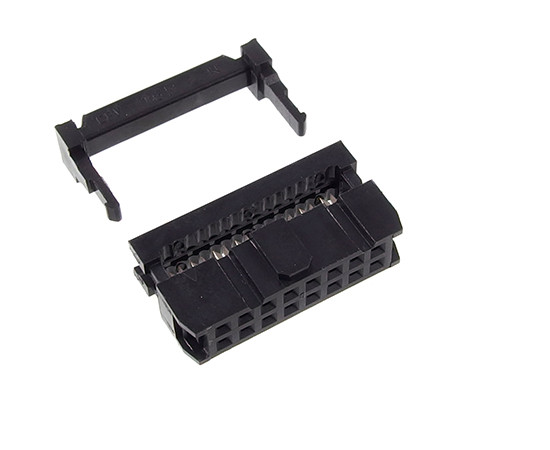

CH254-IDC-16-B-A CONNECTAR IDC connector
| Number of pins: | 16 |
| Mounting: | Tape mounting (1,27mm) |
| Spatial orientation: | Straight |
| Gold plating: | Gilded contacts |
| Terminal pitch [m]: | 2,54mm |
| Type of connector: | Female |
| Quantity of pcs. | 5+ | 30+ | 132+ | 1000+ | 5000+ |
|---|---|---|---|---|---|
| Net price (EUR) | 0,2093 | 0,0837 | 0,0528 | 0,0406 | 0,0380 |
| Quantity of pcs. | 12+ (Please wait for the order confirmation) |
|---|---|
| Net price (EUR) | 0,0935 |
| Quantity of pcs. | 132+ (Please wait for the order confirmation) |
|---|---|
| Net price (EUR) | 0,0389 |
| Number of pins: | 16 |
| Mounting: | Tape mounting (1,27mm) |
| Spatial orientation: | Straight |
| Gold plating: | Gilded contacts |
| Terminal pitch [m]: | 2,54mm |
| Type of connector: | Female |
Złącze IDC żeńskie 16-pin 2-rzędowe 2.54mm
Żeńskie złącze IDC wyposażone w 16-pinów w układzie 2-rzędowym o rastrze 2.54mm to element elektromechaniczny dedykowany do zakańczania wielożyłowych przewodów wstążkowych. Obudowa komponentu została wyprodukowana z odpornego tworzywa PBT, natomiast wyprowadzenia stykowe wykonano z mosiądzu pokrytego warstwą niklu. Konstrukcja zapewnia optymalne parametry izolacyjne i przewodzeniowe w standardowych układach przesyłu sygnałów.
Najważniejsze cechy i korzyści złącza IDC żeńskiego 16-pin 2.54mm
Obudowa z materiału PBT
Zastosowanie termoplastycznego tworzywa PBT gwarantuje optymalną ochronę dielektryczną, zapewniając rezystancję izolacji na poziomie 100MOhm przy napięciu 500VDC.
Styki z mosiądzu niklowanego
Mosiężne elementy przewodzące z powłoką niklową zabezpieczają punkty stykowe przed utlenianiem, warunkując stabilne przewodzenie prądu o natężeniu 1A.
Wysoka tolerancja temperaturowa
Komponent zachowuje swoje właściwości fizyczne oraz parametry elektryczne w przedziale od -20°C do +105°C, co umożliwia bezawaryjną pracę w obwodach o zmiennych warunkach termicznych.
Wytrzymałość dielektryczna na poziomie 500VAC
Konstrukcja złącza chroni układ przed przebiciami napięciowymi, wytrzymując napięcie 500VAC przez 1 minutę.
Zastosowanie i środowisko pracy złącza IDC żeńskiego 16-pin 2.54mm
- Systemy transmisji danych i sygnałów sterujących wykorzystujące płaskie kable wstążkowe o odpowiednim rastrze.
- Aplikacje przemysłowe i moduły komunikacyjne pracujące w zakresie temperatur od -20°C do +105°C.
- Obwody niskoprądowe o maksymalnym obciążeniu znamionowym nieprzekraczającym 1A.
Specyfikacja techniczna złącza IDC żeńskiego 16-pin 2.54mm
- Typ złącza: żeńskie, 2-rzędowe
- Liczba styków: 16
- Raster: 2.54mm
- Prąd znamionowy: 1A
- Napięcie wytrzymywane: 500VAC (przez 1 minutę)
- Rezystancja izolacji: 100MOhm (przy 500VDC)
- Rezystancja styków: 1Ohm
- Temperatura pracy roboczej: od -20°C do +105°C
- Materiał izolatora: PBT
- Materiał styków: mosiądz
- Pokrycie styków: niklowane
