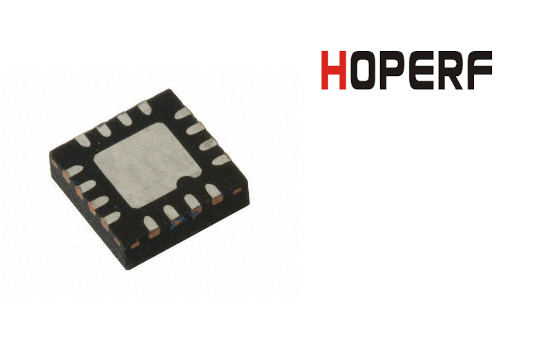

CMT2219AW - wysokowydajny odbiornik firmy HOPERF

2020-05-12

CMT2219AW jest odbiornikiem wysokiej częstotliwości (RF) OOK i (G)FSK o ultraniskiej mocy i wysokiej wydajności, przeznaczonym do różnych zastosowań w urządzeniach bezprzewodowych o częstotliwościach z zakresu od 300 do 960 MHz.

Opis

CMT2219AW jest odbiornikiem RF OOK i (G)FSK o ultraniskiej mocy i wysokiej wydajności, przeznaczonym do różnych zastosowań w urządzeniach bezprzewodowych o częstotliwościach z zakresu od 300 do 960 MHz. Urządzenie należy do rodziny NextGenRFTM firmy CMOSTEK, która obejmuje pełną linię nadajników, odbiorników i nadajników-odbiorników.

Wszystkie parametry mogą być konfigurowane poprzez programowanie pamięci EEPROM bez połączenia z urządzeniem, albo poprzez zapisywanie rejestrów przy połączeniu z urządzeniem. Plik konfiguracyjny przeznaczony do zapisania do rejestrów generowany jest przez inteligentny RFPDK. CMT2219AW jest zasilany napięciem z zakresu od 1,8 V do 3,6 V.

Kiedy urządzenie jest włączone, pobiera zaledwie 5,8 mA prądu, uzyskując czułość odbioru na poziomie -109 dBm (szybkość transmisji symboli FSK @9,6ksps) i jedynie 60 nA prądu uśpienia, zapewniając długą trwałość baterii. Urządzenie obsługuje transmisję pakietową, ma 32 bajtową pamięć FIFO, stosuje dekodowanie w trybie Manchester i derandomizację w celu przetwarzania odbieranych danych.

Oprócz zdemodulowanych danych i taktowania synchronizującego urządzenie może wysyłać reset przy włączeniu zasilania, takt systemowy, jak również 2 konfigurowane przerwania dla zewnętrznego urządzenia. Odbiornik CMT2219AW wraz z nadajnikiem CMT211xAW umożliwia uzyskanie silnego łącza wysokiej częstotliwości.


Cechy:

Opcjonalne schematy konfigurowania:
- konfigurowanie dołączonego urządzenia poprzez zapis do rejestrów,
- konfigurowanie przy odłączonym urządzeniu poprzez programowanie EEPROM-u.

Zakres częstotliwości: 300 do 960 MHz;
Wspiera demodulacje OOK, FSK i GFSK;
Szybkość transmisji symboli: 1,2 do 100 ksps;
Czułość: -109 dBm przy 9,6 ksps, 0,1% BER, FRF = 868 MHz;
4-przewodowy interfejs SPI;
Obsługiwane tryby: bezpośredni, buforowany i pakietowy;
Konfigurowany Data Handler i 32-bajtowa pamięć FIFO;
Dekodowanie w trybie Manchester i derandomizacja danych;
Napięcie zasilania: 1,8 do 3,6 V;
Niskie zużycie energii: 5,8 mA;

Niski prąd uśpienia:
- 60 nA, kiedy Sleep Timer jest wyłączony;
- 440 nA, kiedy Sleep Timer jest włączony.

Zgodność z dyrektywą RoHS;
16-pinowa obudowa QFN 3x3.


Zastosowania:

  • niedrogie urządzenia z zakresu elektroniki konsumenckiej,
  • automatyka domu i budynku,
  • zamienniki odbiorników podczerwieni,
  • monitoring i sterowanie przemysłowe,
  • zdalne sterowanie oświetleniem,
  • zdalne, zautomatyzowane odczytywanie mierników,
  • alarmy bezprzewodowe i systemy bezpieczeństwa,
  • otwieranie pasywne - zdalny dostęp bez klucza (RKE – Remote Keyless Entry).
