Ferryty walcowe (wyszukane: 4)
Produkt | Koszyk |
Wymiary korpusu
|
Typ ferrytu
|
Impedancja @ 100MHz
|
Impedancja @ 25MHz
|
Średnica
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

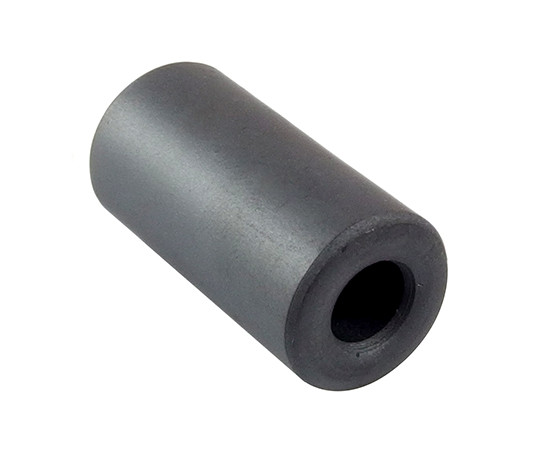

Ferryt walcowy; 35R
Ferryt walcowy; wymiary: 29x16x19mm; 35R @ 25MHz; 100R @ 100MHz
|
||||||||||||||||||
Producent:
FERROX Symbol Producenta: Obudowa dokładna: Rys.FT29x16x19 |
Stan magazynowy:
225 szt. |
|||||||||||||||||
|
Towar dostępny
Sposób pakowania: do wyczerpania zapasów 70/490 Ilość (wielokrotność 1) |
29x16x19mm | Walcowy | 100 Ohm | 35Ohm | 19mm | ||||||||||||

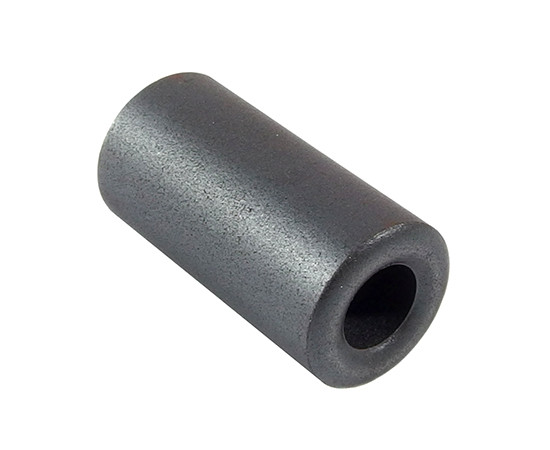

Ferryt walcowy; 50R
Ferryt walcowy; wymiary: 16x8x16mm; 50R @ 25MHz; 125R @ 100MHz
|
||||||||||||||||||
16x8x16mm | Walcowy | 125Ohm | 50Ohm | 8mm | ||||||||||||||
|
Pozycja dostępna na zamówienie
|
|||||||||||||||||
Ferryt walcowy; 70R
Ferryt walcowy; wymiary: 16x9x28mm; 70R @ 25MHz; 140R @ 100MHz
|
||||||||||||||||||
16x9x28mm | Walcowy | 140 Ohm | 70Ohm | 9mm | ||||||||||||||
|
Pozycja dostępna na zamówienie
|
|||||||||||||||||

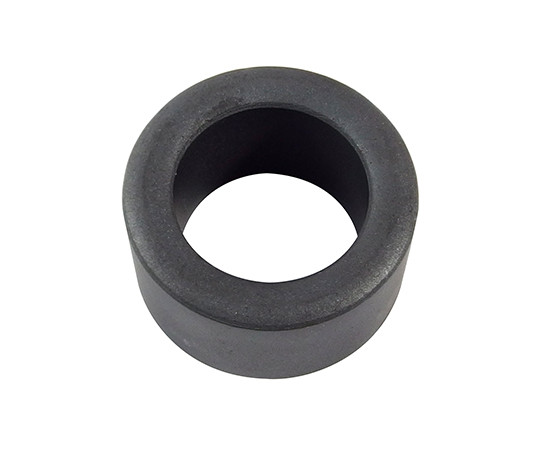

Ferryt walcowy; 21,5x8,8x13mm
Ferryt walcowy; wymiary: 21,5x8,8x13mm
|
||||||||||||||||||
21,5x8,8x13mm | Walcowy | 8,8mm | ||||||||||||||||
|
Pozycja dostępna na zamówienie
|
Ferryty walcowe
Ferryty walcowate to w dzisiejszej elektronice niezwykle istotne komponenty, niezbędne do efektywnego zarządzania zakłóceniami elektromagnetycznymi. W ofercie Micros znajdziesz szeroki wybór ferrytów walcowatych, które pomogą Ci skutecznie tłumić niepożądane szumy i zapewnić stabilną pracę Twoich urządzeń.
Czym są i do czego służą ferryty walcowate?
Ferryty walcowate to elementy indukcyjne mające za zadanie przede wszystkim redukcję:
- zakłóceń elektromagnetycznych (EMI),
- zakłóceń radiowych (RFI).
Ferryty walcowate redukują zakłócenia w obwodach elektronicznych i kablach, działając jako filtry pochłaniające energię wysokoczęstotliwościowych sygnałów zakłócających i przekształcając ją następnie w ciepło. Cylindryczny kształt ferrytów walcowatych i możliwość łatwego montażu ich na przewodach czynią je niezwykle praktycznym rozwiązaniem w bardzo wielu aplikacjach. Nieprzypadkowo tak powszechnie stosowane są w:
- komputerach,
- sprzęcie audio-wideo,
- urządzeniach sieciowych.
Ferryty walcowate spotkać można po prostu wszędzie tam, gdzie wymagana jest poprawa integralności sygnału i zgodność z normami EMC.
Jak działają ferryty walcowate?
Działanie ferrytów walcowatych opiera się na ich właściwościach magnetycznych. Umieszczone na przewodzie, zwiększają jego impedancję dla wysokich częstotliwości, tworząc w ten sposób opór dla prądów zakłócających. Dzięki temu, zamiast swobodnie rozchodzić się po przewodzie i emitować zakłócenia, niepożądane sygnały są skutecznie tłumione.
Szczególną skutecznością ferryty walcowate mogą poszczycić się w zakresie częstotliwości od kilku do kilkuset MHz, co czyni je idealnymi do eliminowania szumów generowanych przez szybkie układy cyfrowe oraz przez zasilacze impulsowe. Ich materiał – najczęściej na bazie tlenków żelaza z dodatkiem niklu, cynku lub manganu – jest specjalnie dobierany pod kątem efektywności tłumienia w określonym paśmie częstotliwości.
Czym należy się kierować przy wyborze odpowiedniego ferrytu walcowatego?
Przy wyborze ferrytu walcowatego należy wziąć pod uwagę kilka kluczowych czynników, które są w stanie zapewnić optymalne tłumienie zakłóceń. Ważny jest tu:
- rozmiar ferrytu i średnica otworu – oba wymiary muszą być dopasowane do kabla, na którym ma być zainstalowany;
- charakterystyka impedancji ferrytu – powinna być dobierana w zależności od częstotliwości;
- rodzaj materiału ferrytowego – a rodzaj ten wpływa na zakres efektywnego tłumienia.
W ofercie Micros znajdziesz ferryty walcowate o naprawdę różnych parametrach, co pozwoli Ci dobrać produkt idealnie dopasowany do specyfiki Twojego projektu oraz do wymagań konkretnej aplikacji.
