Diody Schottky'ego JUXING - małe straty, szybka reakcja
2026-06-19
Diody Schottky'ego JUXING - niskie straty i szybkie przełączanie

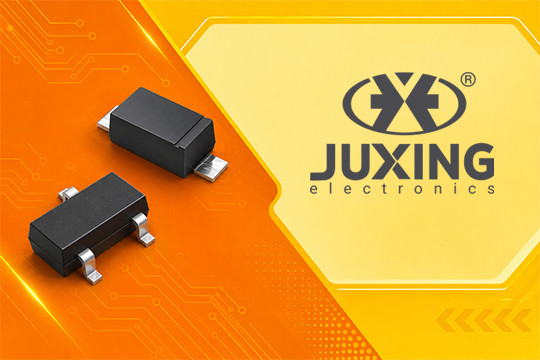

Diody B0520W, B0530W, B5819W oraz BAS40-04 wykorzystują technologię złącza metal-półprzewodnik Schottky'ego. Charakteryzują się niskim napięciem przewodzenia, krótkim czasem przełączania oraz wysoką sprawnością pracy w układach elektronicznych. Dzięki tym właściwościom znajdują zastosowanie w zasilaczach impulsowych, przetwornicach DC/DC, zabezpieczeniach przed odwrotną polaryzacją oraz szybkich układach sygnałowych.
Kluczowe cechy:
- Niski spadek napięcia przewodzenia (typowo ok. 0,2-0,5V, zależnie od prądu i temperatury), co ogranicza straty mocy.
- Bardzo krótki czas przełączania, wynikający z braku efektu magazynowania ładunku mniejszościowych nośników, typowego dla diod PN.
- Dobra praca przy wysokich częstotliwościach - szczególnie w przetwornicach impulsowych oraz szybkich układach sygnałowych.
- Montaż powierzchniowy (SMD) i małe gabaryty.
- Wyższy prąd upływu wstecznego niż w typowych diodach krzemowych PN - cecha charakterystyczna technologii Schottky.
- Parametry silnie zależne od temperatury - wraz ze wzrostem temperatury rośnie prąd upływu i zmienia się napięcie przewodzenia.
Zastosowania:
- Prostowniki wysokiej częstotliwości w przetwornicach impulsowych,
- Zabezpieczenie przed odwrotną polaryzacją,
- OR-ing źródeł zasilania,
- Układy DC/DC i zasilacze impulsowe,
- Szybkie obwody przełączające i detekcja sygnałów (szczególnie BAS40-04).
Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.
| SYMBOL | OPIS |
|---|---|
|
|
20V, 500mA odpowiednik MBR0520LT1G |
|
|
30V, 500mA odpowiednik: MBR0530T1G |
|
|
1A; 40V; SOD123; SMD opakowanie: taśma/krążek; odpowieniki: MBR0540T1G |
|
|
0,2A; 40V; 5ns; opakowanie: taśma/krążek; odpowiednik: BAR43FILM |
