HT1621B JSMICRO – niezawodny sterownik LCD za złotówkę!

HT1621B JSMICRO – wszechstronny i niezawodny sterownik LCD Mnóstwo funkcji, tylko za złotówkę!

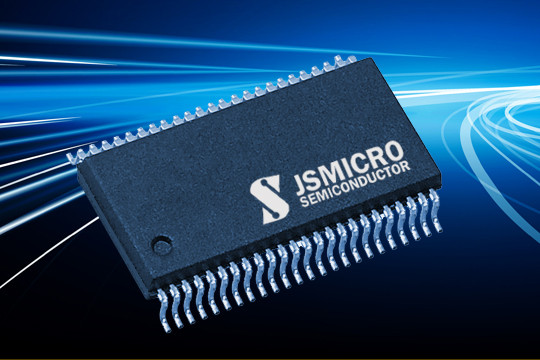

Układ HT1621B w obudowie SSOP48 to sprawdzony i popularny sterownik LCD firmy Holtek, a jego klon od JSMICRO o tym samym oznaczeniu zachowuje pełną kompatybilność z oryginałem Holtek. Oznacza to, że można go stosować w istniejących projektach bez żadnych zmian w PCB czy oprogramowaniu, a przy tym o wiele mniej kosztuje.

Sterownik został zaprojektowany z myślą o prostych i energooszczędnych wyświetlaczach segmentowych oraz alfanumerycznych. Elastyczne ustawienia podziału napięcia i cyklu pracy segmentów umożliwiają obsługę różnych typów wyświetlaczy, od prostych czterocyfrowych 7-segmentowych po bardziej rozbudowane matryce 32×4. Wbudowana pamięć RAM o rozmiarze 32×4 bitów przechowuje obraz wyświetlacza, a HT1621B samodzielnie zajmuje się odświeżaniem segmentów, odciążając mikrokontroler i eliminując konieczność generowania sygnałów dla LCD. Projektanci docenią również prostą integrację z mikrokontrolerami – układ komunikuje się poprzez 3-przewodowy interfejs szeregowy (CS, WR, DATA). Protokół rozróżnia dane od komend, a automatyczne inkrementowanie adresu umożliwia szybkie i wygodne zapisywanie kolejnych obszarów pamięci wyświetlacza.

HT1621B dysponuje też szeregiem wbudowanych generatorów zegarowych. Oscylator RC 256 kHz eliminuje potrzebę stosowania zewnętrznych rezonatorów, a dodatkowe źródła taktowania obsługują zarówno licznik czasu (time base), jak i watchdog timer. Dzięki temu układ nie tylko steruje wyświetlaczem, ale może pełnić funkcję prostego timera systemowego lub zabezpieczenia przed zawieszeniem mikrokontrolera. W codziennym użytkowaniu przydatne są też dodatkowe funkcje. Układ może generować prosty sygnał akustyczny o częstotliwości 2 kHz lub 4 kHz, umożliwiając wprowadzenie sygnalizacji dźwiękowej bez dodatkowych komponentów. Pin VLCD pozwala na regulację napięcia wyświetlacza, zapewniając optymalny kontrast w różnych warunkach zasilania i dla różnych typów LCD.

HT1621B to układ, który zdejmuje z mikrokontrolera cały ciężar obsługi LCD – przechowuje obraz w RAM, sam odświeża wyświetlacz, ma własny generator zegarowy i sygnałów. Wszystkie tryby pracy (podział napięcia i cyklu pracy segmentów, częstotliwości, reset, tryb power-down) są ustawiane programowo. Nie ma potrzeby stosowania dodatkowych rezystorów ani zworek co daje użytkownikowi większą elastyczność. Wybierając HT1621B od JSMICRO, otrzymujesz 100% zgodności z Holtek, niższą cenę, prostą integrację z mikrokontrolerem, a także szereg dodatkowych funkcji (oscylator, WDT, generator buzzerów), które zmniejszają koszty całego projektu i pozwalają uprościć konstrukcję.

Dzięki tym cechom HT1621B JSMICRO sprawdzi się w szerokim spektrum zastosowań – od wag elektronicznych i zegarków, przez termometry i panele sterowania AGD, aż po urządzenia medyczne i systemy pomiarowe. To układ tani, energooszczędny i niezawodny, a przy tym na tyle elastyczny, że znajdzie zastosowanie w niemal każdej konstrukcji wymagającej sterowania wyświetlaczem LCD.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbol produktu.
