Igły testowe Ingun

2023-07-25

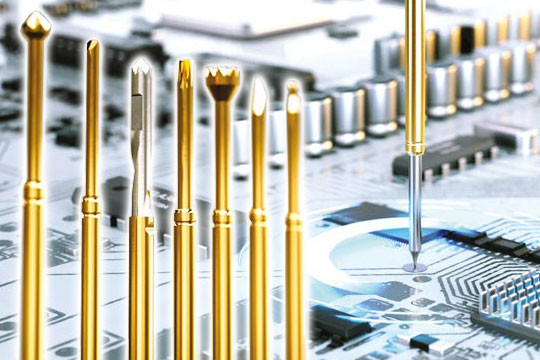

Są to precyzyjne, sprężynujące sondy, których zadaniem jest tworzenie dobrego, jednak krótkotrwałego styku z elementami obwodu – przede wszystkim wyprowadzeniami komponentów biernych i układów scalonych oraz polami na PCB.

Poza dokonywaniem pomiarów i sprawdzaniem ciągłości ścieżek, używane są również do innych celów. Mogą penetrować złącza i pozwalać na testowanie podłączenia styków bez eksploatowania obudowy gniazda lub wtyku. Używane są także w elektronice cyfrowej, gdzie służą m.in. do programowania mikrokontrolerów techniką ISP (In-System Programming) oraz przeprowadzania testów poprzez komunikację z zainstalowanymi w obwodzie układami (np. za pomocą portu szeregowego czy magistrali CAN w sektorze motoryzacyjnym). Wyspecjalizowane igły używane są przy produkcji akumulatorów, a właściwie ogniw i pakietów, które przed zmagazynowaniem muszą zostać naładowane w stopniu optymalnym do ich przechowywania i transportu. Istotnym obszarem, w którym igły testowe znajdują zastosowanie, są serwisy elektroniczne, gdzie zautomatyzowane badanie obwodu pozwala przyspieszyć proces wykrywania i usuwania usterki.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.

SYMBOL OPIS

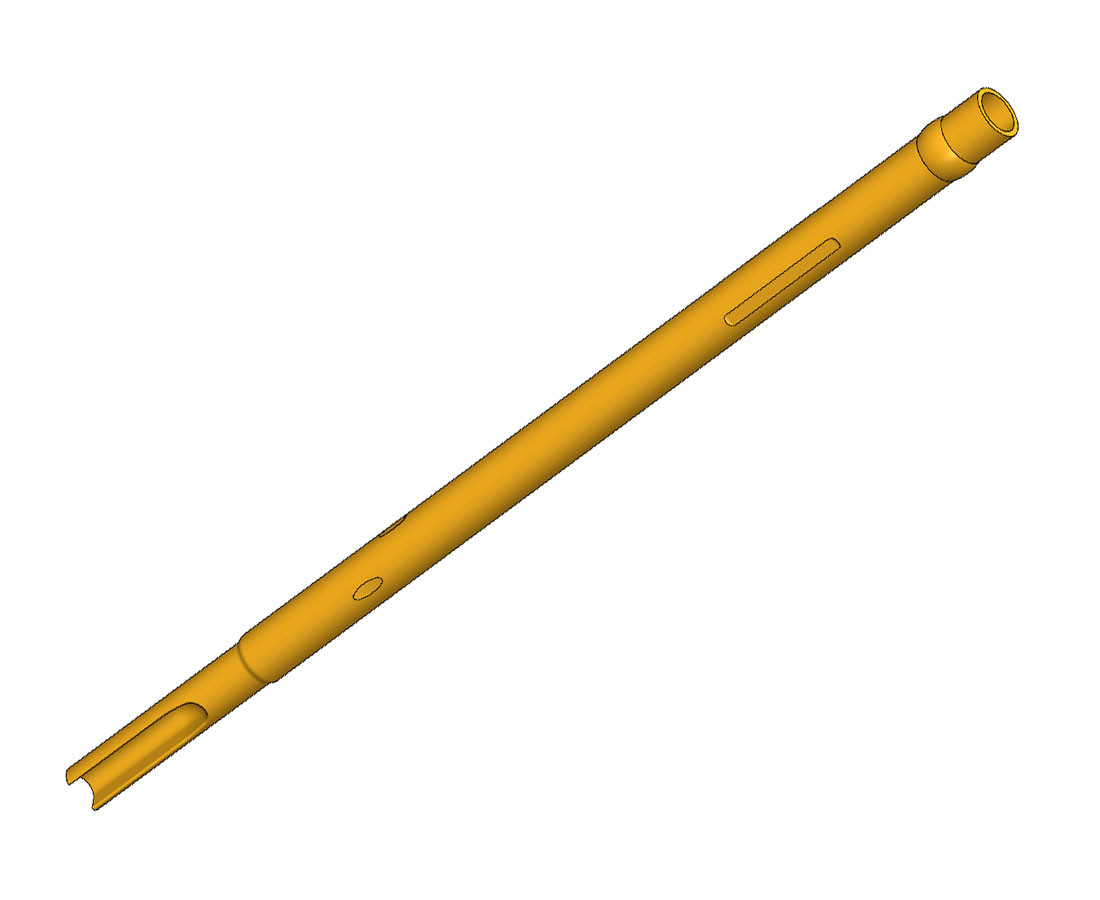

M KS-05030E08

Gniazdo igły testowej; średnica kołnierza: 1,05mm, wysokość kołnierza: 7,9mm Długość: 40,64mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-050E08

Gniazdo igły testowej; średnica kołnierza: 1,05mm, wysokość kołnierza: 7,9mm Długość: 40,64mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-07530G

Gniazdo igły testowej; średnica kołnierza: 1,47mm, wysokość kołnierza: 7,6mm przyłącze: lutowanie

M KS-07530E03

Gniazdo igły testowej; średnica kołnierza: 1,47mm, wysokość kołnierza: 2mm Długość: 30mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-10047G

Gniazdo igły testowej; średnica kołnierza: 1,85mm, wysokość kołnierza: 7,6mm Długość: 40mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-07547G

Gniazdo igły testowej; średnica kołnierza: 1,47mm, wysokość kołnierza: 10mm Długość: 40mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-10030

Gniazdo igły testowej; średnica kołnierza: 1,8mm, wysokość kołnierza: 5,5mm przyłącze: lutowanie

M KS-10047

Gniazdo igły testowej; średnica kołnierza: 1,8mm, wysokość kołnierza: 5,5mm Długość: 36,8mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-1004705

Gniazdo igły testowej; średnica kołnierza: 1,8mm, wysokość kołnierza: 0,2mm Długość: 37,6mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

M KS-10047G12

Gniazdo igły testowej; średnica kołnierza: 1,85mm, wysokość kołnierza: 12mm Długość: 40mm; pokrycie styku: złocone; temperatura pracy: -40°C ~ 80°C

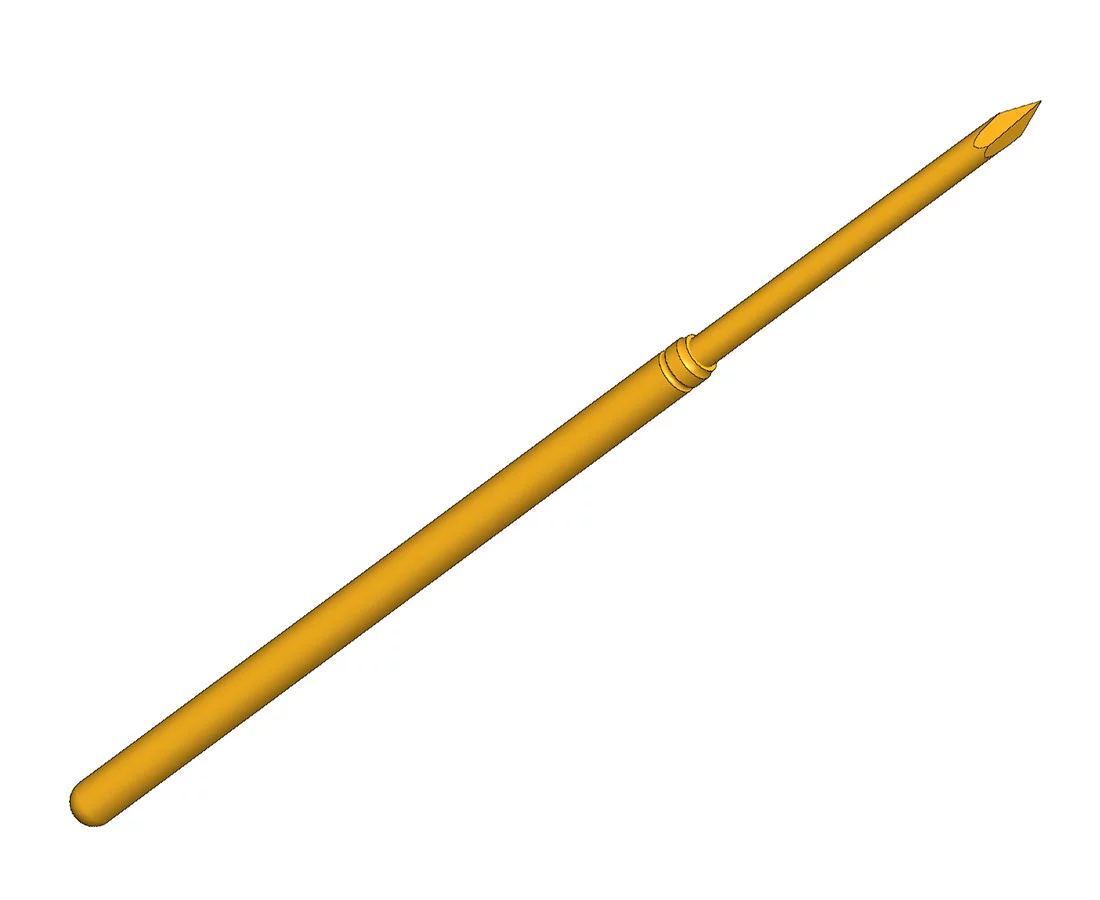

M GKS-100-0003

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-075-0004

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 3A; długość: 33,1mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,64mm; montaż: wciskany

M GKS-100-0006

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 1,5mm; montaż: wciskany

M GKS-100-0002

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 3N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-100-0047

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 1,5mm; montaż: wciskany

M GKS-100-0039

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: 4-punktowy,
korona; średnica końcówki: 0,5mm; montaż: wciskany

M GKS-075-0052

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 4A; długość: 33,1mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: odwrócony,
stożek; średnica końcówki: 1,2mm; montaż: wciskany

M GKS-050-0003

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 2A; długość: 43,2mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,5mm; montaż: wciskany

M GKS-075-0001

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2,8N; prąd; 3A; długość: 33,1mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,64mm; montaż: wciskany

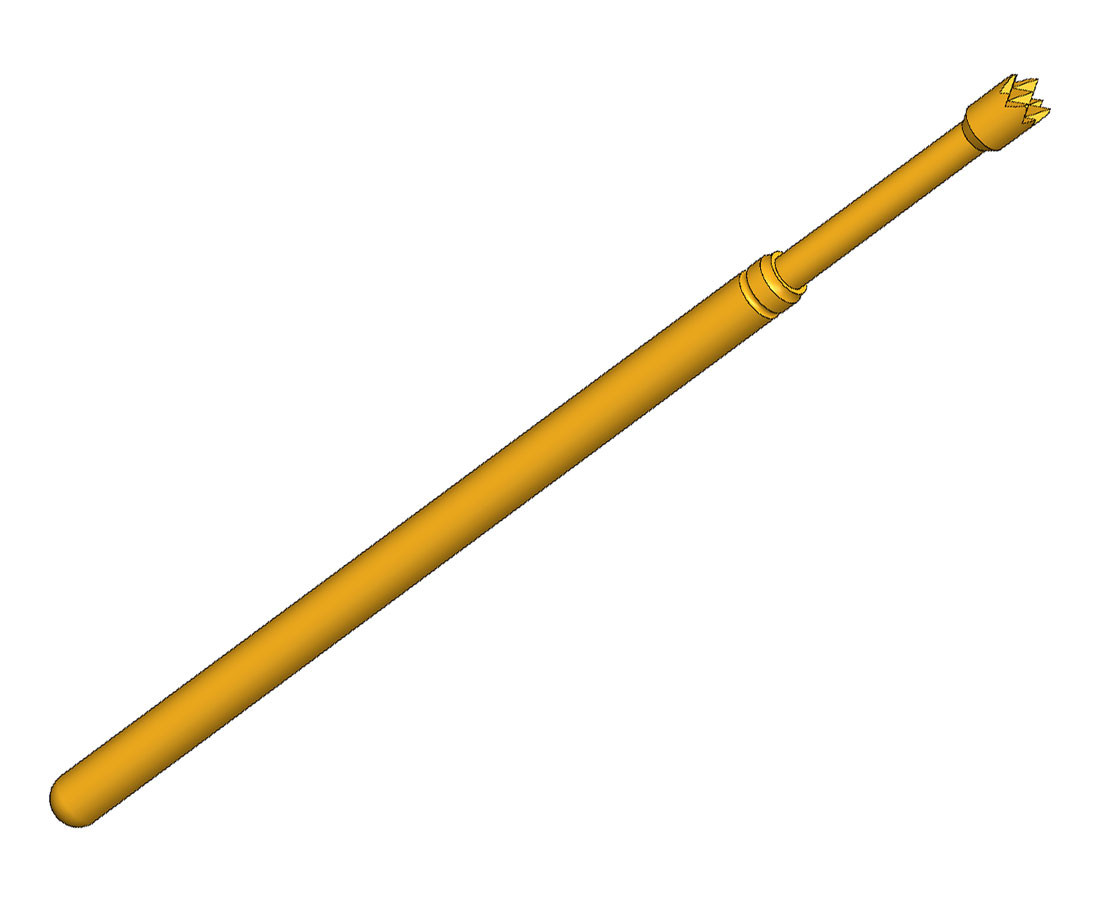

M GKS-100-0199

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ząbkowany; średnica końcówki: 2mm; montaż: wciskany

M GKS-050-0002

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 2A; długość: 43,2mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: 4-punktowy,
korona; średnica końcówki: 0,5mm; montaż: wciskany

M GKS-100-0218

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-100-0007

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: okrągły; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-100-0195

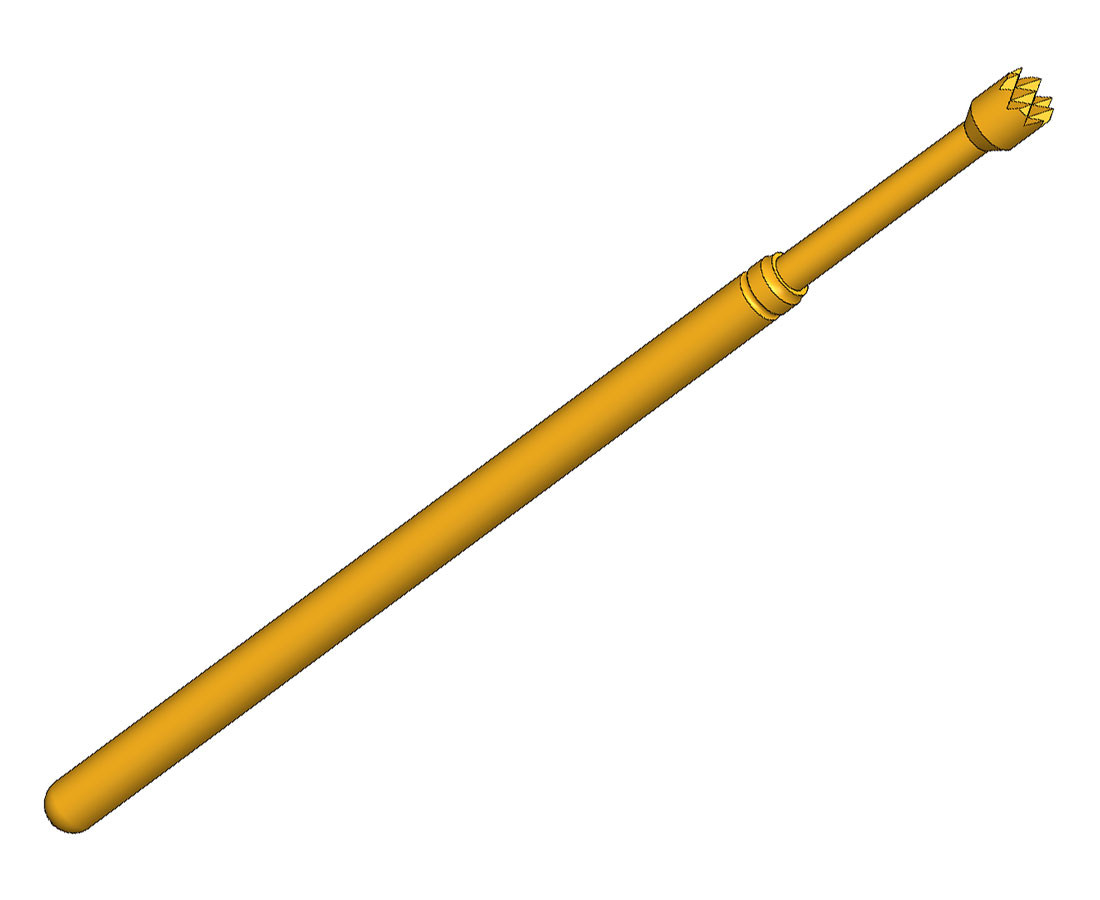

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: 8-punktowy,
korona; średnica końcówki: 1,5mm; montaż: wciskany

M GKS-100-0033

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry,
piramida sześciokątna; średnica końcówki: 1,7mm; montaż: wciskany

M GKS-100-0022

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ząbkowany; średnica końcówki: 1,3mm; montaż: wciskany

M GKS-075-0029

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 4A; długość: 33,1mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ząbkowany; średnica końcówki: 1,2mm; montaż: wciskany

M GKS-100-0031

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 1,5N; prąd; 5A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 1,5mm; montaż: wciskany

M GKS-100-0100

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 1,5N; prąd; 5A; długość: 33,4mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-100-0026

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 3N; prąd; 8A; długość: 33,4mm Materiał styku: CuBe; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ząbkowany; średnica końcówki: 1,5mm; montaż: wciskany

M GKS-135-0115

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 5A; długość: 38,7mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,9mm; montaż: wciskany

M GKS-075-0085

Igła testowa; ugięcie sprężyn maks: 6,35mm; siła ugięcia sprężyn: 2N; prąd; 3A; długość: 33,1mm Materiał styku: stal; pokrycie styku: złocony; rezystancja styku: 20mOhm; kształt końcówki: ostry; średnica końcówki: 0,64mm; montaż: wciskany
