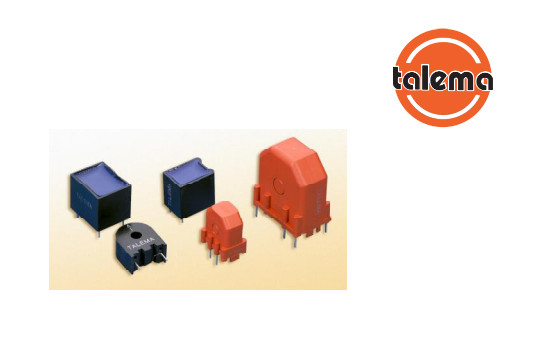

Indukcyjne czujniki prądowe firmy TALEMA
2020-03-23
Indukcyjne czujniki prądowe zostały zaprojektowane jako niedroga metoda kontroli, monitorowania oraz pomiaru prądu przemiennego.
Służą jako elementy sprzężenia zwrotnego między obwodem wyjściowym a sterującym impulsami, zapewniając dokładną regulację zasilaczy impulsowych. Posiadają optymalną wydajność w stosunku do wyznaczonego zakresu prądowego i częstotliwości. Posiadają zastosowanie w zasilaczach impulsowych, silnikach elektrycznych, specjalistycznych przełącznikach oświetlenia, sonarach oraz w układach z mostkiem pełnofalowym.
Cechy wspólne:
- Optymalny montaż na płytce PCB
- Zakres częstotliwości od 20 do 200 kHz
- Prąd pierwotny do 15 A
- Napięcie pierwotne do wtórnego izolowane do 2500 VAC
- Spełnia normy VDE
|
Symbol |
Przekładnia prądu |
Indukcja wtórna [mH min] |
Rezystancja [Ω] |
Prąd wtórny [mA] |
|
|
1:50 |
6 |
0.6 |
300 |
|
|
1:100 |
25 |
1.1 |
150 |
|
|
1:200 |
100 |
4.5 |
75 |
|
|
1:300 |
250 |
10 |
50 |
|
|
1:500 |
700 |
25 |
30 |
