Kompaktowe dławiki dla wymagających układów

Max Echo Technology to renomowany producent komponentów elektronicznych, założony w 1992 roku w Taichung na Tajwanie. Od ponad trzech dekad firma konsekwentnie rozwija swoje kompetencje w dziedzinie projektowania i produkcji elementów magnetycznych, dostarczając rozwiązania, które spełniają rygorystyczne wymagania współczesnej elektroniki. Zakład produkcyjny zlokalizowany w Taichung Precision Science Park stanowi centrum badań i rozwoju, gdzie opracowywane są innowacyjne technologie z zakresu materiałów magnetycznych i ceramicznych, a także zaawansowane procesy wielowarstwowego drukowania i współwypalania w niskiej temperaturze.

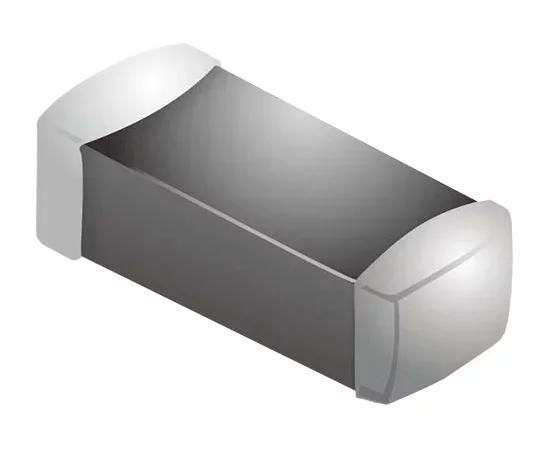

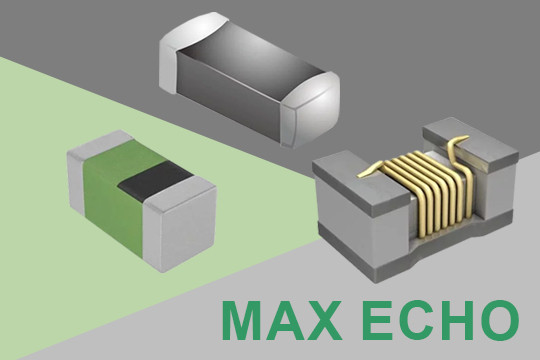

Jako dystrybutor produktów Max Echo oferujemy szeroki wybór dławików SMD, które łączą precyzyjne wykonanie z doskonałymi parametrami elektrycznymi. Dławiki SMD Max Echo to kompaktowe elementy indukcyjne zaprojektowane do skutecznego tłumienia zakłóceń elektromagnetycznych oraz kształtowania charakterystyki częstotliwościowej obwodów. Dzięki rygorystycznym testom i wysokiej jakości materiałom zapewniają stabilną pracę w szerokim zakresie temperatur, co pozwala na ich zastosowanie w systemach przemysłowych, telekomunikacyjnych i zasilających. Ich konstrukcja łączy niskie straty mocy (niski DCR) z przewidywalnymi parametrami elektrycznymi, co ma kluczowe znaczenie przy projektowaniu obwodów zasilania, filtrów wejściowych i torów sygnałowych.

Kluczowe cechy

• Kompaktowe rozmiary SMD (0402, 0603, 0805) – oszczędność miejsca na PCB i pełna zgodność z technologią montażu powierzchniowego.
• Niski DCR w stosunku do indukcyjności i prądu znamionowego – minimalizuje straty mocy, co jest istotne w obwodach zasilania i filtrach.
• Szeroki zakres indukcyjności i tolerancji – od wartości niskich (nH) stosowanych w filtrach RF, po setki nH w filtrach niskoprzepustowych i obwodach zasilania.
• Stabilność temperaturowa – zakresy pracy do 125 °C (wybrane modele ograniczone do 85 °C), zapewniają niezawodną pracę w wymagających środowiskach.
• Dobre dopasowanie do pracy w paśmie RF – przewidywalne parametry indukcyjności i impedancji w określonym paśmie częstotliwościowym, co ułatwia projektowanie układów filtrujących i torów sygnałowych.

Wartości prądów znamionowych, DCR oraz indukcyjności różnią się w zależności od modelu, co należy uwzględnić przy doborze elementów.

Zastosowania:

• Filtry wejściowe RF — 4.7 nH / 5.6 nH  do dopasowań i tłumienia zakłóceń w pasmach radiowych.
• Tłumienie EMI / filtry zasilania — 15–220 nH do separacji sygnałów i ograniczania zakłóceń przewodzonych.
• Układy analogowe i audio — dławiki o niskim DCR minimalizują straty przy zachowaniu tłumienia zakłóceń.
• Cewki w obwodach HF i konwerterach — mniejsze wartości nH w układach rezonansowych i dopasowaniach impedancji.
• Aparatura pomiarowa i urządzenia przenośne — idealne do aplikacji wymagających kompaktowej budowy, małej masy i ograniczonej powierzchni montażowej.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbol produktu.
