Nowoczesne moduły LTE oraz NB-IoT firmy GOSUNCN

2020-10-23

Nowoczesna sieć wi-fi oraz interfejs Bluetooth nie zawsze są w stanie sprostać warunkom, w jakich będzie pracować projektowane urządzenie. W takich sytuacjach, kiedy konieczne jest przesyłanie danych na duże odległości w miejscach, gdzie sieć wi-fi jest niedostępna,warto sięgnąć po moduły LTE oraz NB-IoT. Dobrym rozwiązaniem mogą być też moduły GSM z rozszerzeniem GPRS. Wszystko zależy od oczekiwanej przepustowości.

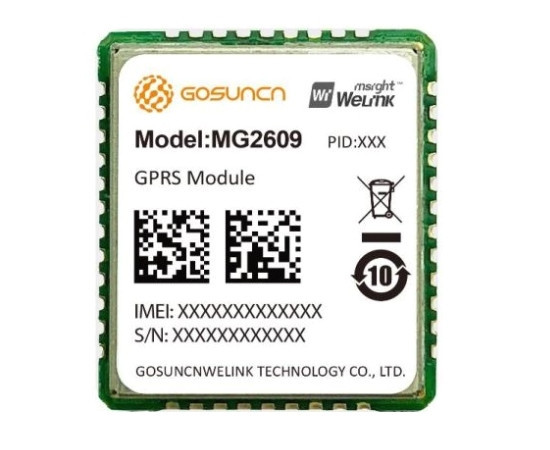

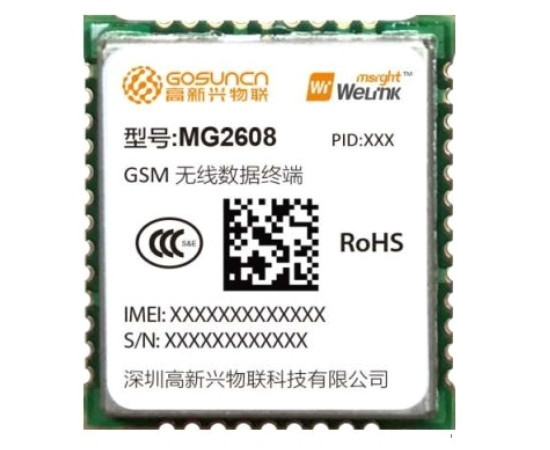

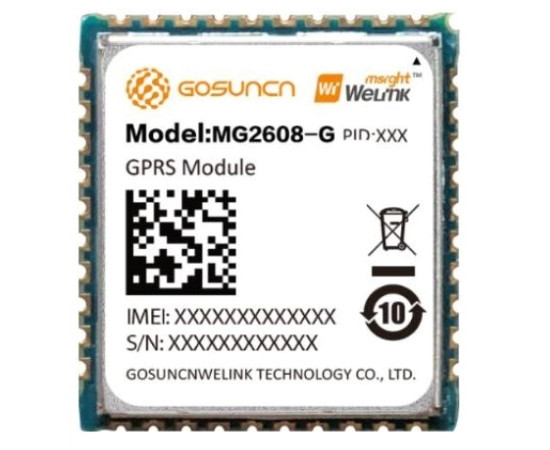

Przykładem komponentów, które są w stanie spełnić nawet wysokie wymagania, są moduły firmy Gosuncn Technology Group stanowiącej część wielkiego chińskiego koncernu ZTE. Najprostszym modelem jest czterozakresowy moduł MG2608, który obsługuje transmisję danych przez GSM/GPRS. Bardziej zaawansowanym modułem jest MG2608-G, wyposażony dodatkowo w interfejsy audio, SPI i I2 C. W module MG2609 zintegrowane zostały odbiorniki systemów satelitarnego pozycjonowania. Moduł ten pracuje z systemami GPS, Beidou,  Glonass Galileo, QZSS i wspierający SBAS.

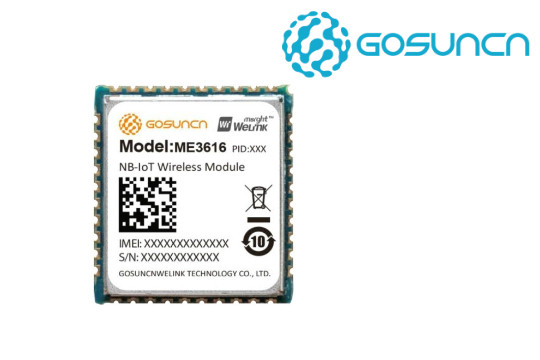

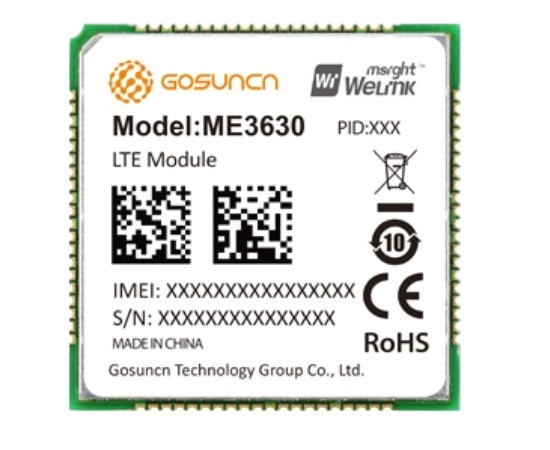

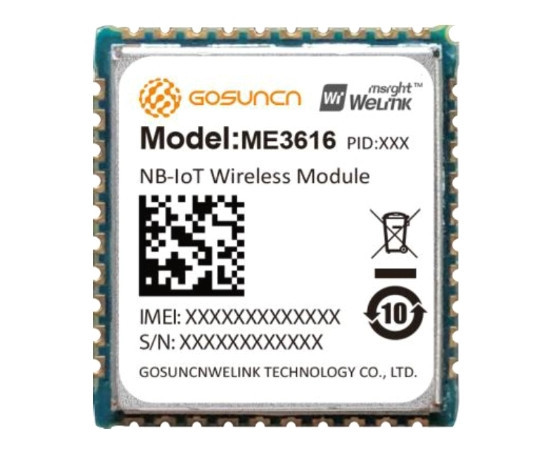

Do bardzo nowoczesnych konstrukcji polecany jest moduł ME3616-E1A, pracujący w standardzie czwartej generacji NB-IoT, w pasmach B1, B3, B5, B8, B20 i B28. Do szybkiej transmisji danych pomocny będzie moduł ME3630-E1C, pracujący zgodnie z LTE FDD kategorii 4., również wspierający WCDMA (jeden ze standardów 3G) i klasyczny GSM.

Zakres napięć zasilających  i temperatury roboczej zależą od konkretnego produktu. Najbardziej wytrzymały pod względem temperatury jest jednak MG2609, który jest w stanie pracować w temperaturze od  –40 do +85°C.





ME3616-E1A

ME3630-E1C

MG2608

MG2608-G

MG2609

Typ modułu

NB-IoT (B1,B3,B5,B8,B20,B28)

LTE FDD Cat.4/WCDMA/GSM

GSM/GPRS, czterozakresowy

GSM/GPRS, czterozakresowy

GSM/GPRS + GPS/GNSS, czterozakresowy

Interfejsy

2UART/GPIO

2UART/USB/SPI/I2C

PCM/UART/GPIO

AUDIO/2UART/SPI/I2C/GPIO

AUDIO/UART/SPI/I2C/GPIO

Napięcie zasilania

2.85÷3.6V

3.4÷4.2V

3.4÷4.2V

3.4÷4.2V

3.3÷4.4V

Temperatura pracy

-30÷75°C

-30÷75°C

-30÷75°C

40÷80°C

-40÷85°C

Wymiary

18x6x2mm

30x30x2.3mm

17.7x15.8x2.3mm

18x16x2.3mm

17.6x15.7x2.3mm

Obudowa

SMT 40-pad

SMT 80-pad

SMT 44-pad

SMT 40-pad

SMT/LGA 77-pad
