Szybkość w standardzie - Diody Schottky'ego z rodziny SS w praktyce
W świecie nowoczesnej elektroniki i systemów wbudowanych każdy detal ma kluczowe znaczenie dla powodzenia projektu. Nawet najmniejsze komponenty półprzewodnikowe decydują o ogólnej sprawności, niezawodności oraz bezpieczeństwie całego układu zasilania. Szukając elementów łączących wyjątkową szybkość działania z wysoką efektywnością energetyczną, inżynierowie najczęściej sięgają po technologię barierową.

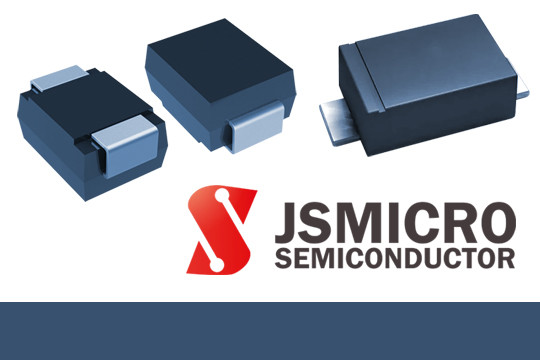

Popularna seria SS - obejmująca m.in. diody Schottky'ego SS14, SS14L, SS16, SS18, SS210, SS26, SS34, SS36B oraz SS54-JSM - to wszechstronny zestaw komponentów dedykowany do montażu powierzchniowego (SMD), zaprojektowany z myślą o rygorystycznych wymaganiach nowoczesnych projektów.
Dlaczego diody Schottky'ego serii SS robią różnicę?
Głównym powodem, dla którego diody prostownicze serii SS dominują w nowoczesnych układach impulsowych, są ich unikalne właściwości fizyczne wynikające ze złącza metal-półprzewodnik. W przeciwieństwie do klasycznych diod krzemowych, charakteryzują się one skróconym czasem odzyskiwania wstecznego (t_rr) oraz znacznie zredukowanymi stratami mocy.
Kluczowe zalety i parametry techniczne:
- Niski spadek napięcia przewodzenia (Forward Voltage Drop): W zależności od konkretnego modelu, prądu pracy oraz temperatury, niski spadek napięcia pozwala zminimalizować straty mocy na elemencie przewodzącym. Bezpośrednio przekłada się to na wyższą sprawność energetyczną całego urządzenia.
- Wyjątkowo szybkie przełączanie (Fast Switching): Brak zjawiska gromadzenia ładunku mniejszościowego sprawia, że diody te są idealne do pracy w obwodach o wysokiej częstotliwości (HF), takich jak zasilacze impulsowe (SMPS).
- Wysoka odporność na przeciążenia i przepięcia: Diody z rodziny SS wykazują stabilne działanie w szerokim zakresie temperatur roboczych, gwarantując bezpieczną i bezawaryjną pracę nawet w trudnych warunkach środowiskowych.
- Szeroki zakres prądowy i napięciowy: Dostępność wariantów obsługujących prąd przewodzenia od 1A do 5A oraz napięcie wsteczne od 40V do 100V ułatwia precyzyjne dopasowanie komponentu do parametrów obciążenia.
Praktyczne zastosowanie diod SMD serii SS
Kompaktowa, energooszczędna konstrukcja obudów przystosowanych do technologii montażu powierzchniowego (SMT) sprawia, że diody Schottky’ego z tej rodziny znajdują szerokie zastosowanie w aplikacjach komercyjnych, konsumenckich oraz przemysłowych:
- Zasilacze impulsowe i przetwornice impulsowe DC/DC: Stosowane jako diody usprawniające (freewheeling diodes) oraz w sekcjach prostowników wyjściowych, gdzie kluczowe jest szybkie prostowanie prądu przy minimalnych stratach.
- Układy zabezpieczające i ochronne: Skuteczne zabezpieczenie przed odwróceniem polaryzacji zasilania (odwrotnym podłączeniem baterii/zasilacza) oraz tłumienie szpilek napięciowych (przepięć).
- Nowoczesne moduły oświetleniowe LED: Stabilizacja i filtracja prądu zasilającego diody elektroluminescencyjne.
- Fotowoltaika (Panele solarne): Wykorzystywane jako diody bocznikujące (bypass), chroniące ogniwa przed uszkodzeniem i przegrzaniem w przypadku zacienienia.
Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.
| SYMBOL | OPIS |
|---|---|
SS14  |
1A; 40V; opakowanie: taśma/krążek |
SS14L  |
1A; 40V; opakowanie: taśma/krążek; |
| SS16 |
1A; 60V opakowanie: taśma/krążek; |
| SS18 |
1A; 80V opakowanie: taśma/krążek; |
| SS210 |
2A; 100V; opakowanie: taśma/krążek |
| SS26 |
2A; 60V opakowanie: taśma/krążek; |
| SS34 |
3A; 40V; opakowanie: taśma/krążek |
SS36B  |
3A; 60V opakowanie: taśma/krążek; |
| SS54-JSM |
5A; 40V opakowanie: taśma/krążek; |
Często zadawane pytania (FAQ) o diody Schottky'ego serii SS
1. Czym różni się dioda Schottky'ego SS14 od SS34?
Główną różnicą między tymi modelami jest dopuszczalny prąd przewodzenia (IF). Dioda SS14 jest przystosowana do pracy z prądem do 1A, natomiast SS34 obsługuje prąd do 3A. Obie diody posiadają maksymalne napięcie wsteczne na poziomie 40V i są najczęściej pakowane w standardowe obudowy do montażu powierzchniowego (SMA). Wybór zależy od przewidywanego obciążenia w projektowanym układzie zasilania.
2. Co oznacza litera "L" w oznaczeniu diody SS14L?
Litera "L" (od ang. Low Forward Voltage) oznacza wersję diody o zoptymalizowanym, jeszcze niższym spadku napięcia przewodzenia w stosunku do modelu standardowego. Zastosowanie diody SS14L pozwala na zminimalizowanie strat mocy i ograniczenie wydzielania ciepła, co jest kluczowe w energooszczędnych urządzeniach zasilanych bateryjnie.
3. Czy diody z serii SS nadają się do zasilaczy impulsowych?
Tak, są do tego wręcz stworzone. Dzięki złączu metal-półprzewodnik diody Schottky'ego charakteryzują się praktycznie zerowym czasem odzyskiwania wstecznego (trr ≈ 0). Sprawia to, że idealnie sprawdzają się w obwodach przełączających o wysokiej częstotliwości (np. przetwornicach DC/DC, zasilaczach SMPS), gdzie tradycyjne diody krzemowe generowałyby zbyt duże straty na przełączaniu.
4. W jakich obudowach występują diody prostownicze serii SS?
Większość komponentów z tej rodziny (m.in. SS14, SS26, SS34) produkowana jest w kompaktowych obudowach SMA (DO-214AC) lub SMB (DO-214AA), idealnych do zautomatyzowanego montażu SMT. Wyjątkiem bywają modele wysokoprądowe lub specjalnego przeznaczenia (np. SS36B w powiększonej obudowie SMB dla lepszego rozpraszania ciepła). W ofercie dostarczane są standardowo w opcjach pakowania na taśmie i krążku (Tape & Reel).
5. Gdzie znajdę pełną dokumentację techniczną (Datasheet) dla diod SS marki JSMICRO?
Szczegółowe karty katalogowe (Datasheet w formacie PDF), zawierające charakterystyki prądowo-napięciowe, wymiary obudów (footprint) oraz parametry termiczne, są dostępne bezpośrednio na kartach produktowych w naszym systemie. Wystarczy kliknąć symbol wybranej diody w tabeli powyżej, aby przejść do specyfikacji i sprawdzić aktualne stany magazynowe.
