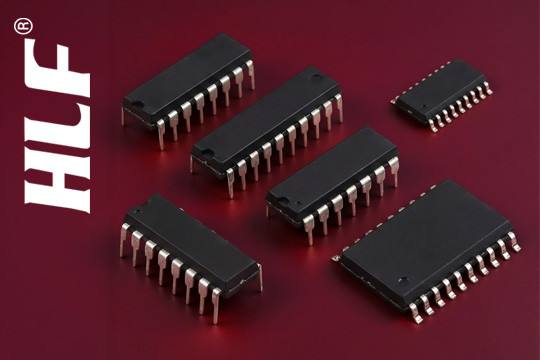

Układy cyfrowe serii CD4000 i 74HC firmy HONGLIFA (HLF)

Klasyka elektroniki wciąż na topie - dlaczego układy CD4000 i 74HC nie wychodzą z użycia?

Układy cyfrowe serii CD4000 czy 74HC to prawdziwi weterani świata elektroniki. Choć opracowano je dekady temu, ich rola wciąż pozostaje nie do przecenienia. Dlaczego? Bo w elektronice liczy się nie tylko nowość, ale przede wszystkim sprawdzona niezawodność i prostota.

W świecie elektroniki łatwo ulec wrażeniu, że liczy się tylko najnowsza technologia - coraz szybsze procesory, coraz bardziej złożone mikrokontrolery, miniaturowe SoC. Owszem, mikrokontrolery i układy SoC potrafią wiele, ale są rozwiązaniami bardziej złożonymi i kosztownymi. Tymczasem proste bramki, liczniki czy przerzutniki nadal znajdują swoje miejsce w ogromnej liczbie aplikacji - od przemysłu, przez motoryzację, aż po elektronikę konsumencką.

Układy te mają kilka atutów, które decydują o ich popularności:

• Uniwersalność i przewidywalność - Układy te realizują podstawowe funkcje logiczne, liczniki, przerzutniki czy multipleksery w sposób bezpośredni. Działają zawsze tak samo, bez konieczności pisania kodu czy ładowania firmware. Dzięki temu są wyjątkowo przewidywalne i praktycznie nie ulegają błędom typowym dla oprogramowania.
• Szeroka kompatybilność  - Są dostępne w licznych wariantach i obudowach, a zamienniki od różnych producentów (także chińskich) można stosować zamiennie z rozwiązaniami markowych firm.
• Niezawodność i prostota integracji - W odróżnieniu od mikrokontrolerów, uruchamiają się natychmiast po podłączeniu zasilania i sygnałów wejściowych – nie ma opóźnień związanych z programem startowym. To szczególnie cenne w aplikacjach, gdzie liczy się szybki czas uruchomienia lub minimalna złożoność systemu. Tolerują szeroki zakres napięć i dobrze tolerują zakłócenia (szczególnie w przypadku CD4000). Dzięki temu sprawdzają się w trudniejszych warunkach, gdzie nowoczesne układy cyfrowe mogłyby być zbyt wrażliwe. Sprawdzają się tam, gdzie układ programowalny byłby przerostem formy nad treścią.
• Atrakcyjny koszt - W masowej produkcji liczy się każdy grosz, a te układy są po prostu ekonomicznym wyborem.
• Zastosowania edukacyjne i hobbystyczne - To doskonały materiał dydaktyczny – na prostych bramkach łatwo pokazać podstawy logiki cyfrowej. Są też chętnie używane w projektach DIY, gdzie istotna jest prostota i natychmiastowe działanie.
• Uzupełnienie dla mikrokontrolerów - Nawet w nowoczesnych urządzeniach, gdzie sercem systemu jest MCU czy SoC, często stosuje się dodatkowe bramki czy rejestry z tych rodzin. To tańsze i szybsze rozwiązanie niż implementowanie każdej drobnej funkcji programowo.

Setki kontra miliardy - kontrast, który daje do myślenia

Nowoczesne układy SoC czy procesory zawierają dziś ponad 100 miliardów tranzystorów. Dla porównania, prosty układ z rodziny 74HC, np. bramka NAND, opiera się zaledwie na kilkudziesięciu tranzystorach, a bardziej złożone układy z tej serii - na kilkuset. Skala różnicy jest gigantyczna. A jednak to właśnie te proste układy, stworzone w latach 70. i 80., nadal są podstawą milionów urządzeń. To pokazuje, że w elektronice nie zawsze wygrywa „więcej” ale często „dokładnie tyle, ile potrzeba” - i właśnie dlatego te układy są nadal cichymi bohaterami współczesnej elektroniki.

CD4000 kontra 74HC - różne charakterystyki, różne zastosowania

Choć obie serie są podstawą klasycznej logiki cyfrowej, różnią się technologią i parametrami:

• CD4000 - klasyczna technologia CMOS, bardzo niski pobór prądu, szeroki zakres napięcia zasilania (3~15 V), odporność na zakłócenia. Idealne w aplikacjach bateryjnych, czujnikach i sterownikach przemysłowych, gdzie liczy się energooszczędność i stabilność.
• 74HC - High-Speed CMOS, zoptymalizowane pod kątem szybkości, pracują typowo przy 5 V, mają niskie opóźnienia i są doskonałe tam, gdzie liczy się szybka logika cyfrowa, np. w układach sterowania i interfejsach.

Mówiąc obrazowo: CD4000 to spokojny maratończyk, który pracuje niezawodnie i oszczędnie, a 74HC to sprinter, szybki i dynamiczny, idealny tam, gdzie liczy się prędkość działania.

Dlaczego CD4000 i 74HC pokonały nowsze serie układów logicznych?

Na przestrzeni lat powstawały różne rodziny cyfrowe - szybsze, bardziej energooszczędne czy zoptymalizowane pod specjalistyczne zastosowania (np. ECL, LVC, AHC). Jednak żadna z nich nie zdobyła takiej popularności jak CD4000 i 74HC. Powodów jest kilka:

• Uniwersalność zamiast specjalizacji - są wystarczająco szybkie i energooszczędne dla większości aplikacji.
• Stabilność standardu - ich nzewnictwo, pinouty i funkcjonalność stały się de facto językiem branży.
• Masowa produkcja i koszt - dzięki ogromnej skali produkcji ceny spadły do minimum.
• Trwałość w czasie - wybierając te rodziny, projektant ma pewność, że układ będzie dostępny nawet za kilkanaście lat.

To sprawiło, że CD4000 i 74HC stały się niepisanym standardem elektroniki cyfrowej - rozwiązaniem, które mimo wieku wciąż wygrywa w praktycznych zastosowaniach.

Honglifa (HLF) - sprawdzona jakość w konkurencyjnej cenie

Choć oryginalnie układy te kojarzone są z takimi producentami jak Texas Instruments czy NXP, dziś ich dostępność zapewniają także inni, wiarygodni dostawcy. Jednym z nich jest Honglifa (HLF) - chiński producent dostarczający układy cyfrowe zgodne ze standardami CD4000 i 74HC, będące zamiennikami rozwiązań TI czy NXP.

HLF oferuje:

• pełną kompatybilność pin-to-pin,
• stabilną jakość i powtarzalność parametrów
• szeroki wybór wariantów i obudów,
• atrakcyjne ceny i dostępność w dużych wolumenach.

Dzięki temu projektanci elektroniki mają pewność, że wybierając układy HLF, otrzymują sprawdzone komponenty w jakości porównywalnej z globalnymi markami, a jednocześnie korzystają z przewagi kosztowej i logistycznej.

Podsumowanie:

Układy cyfrowe nie są już nowością - i właśnie dlatego warto je doceniać. To rozwiązania, które przeszły próbę czasu i nadal są stosowane na całym świecie. Dostępne w ofercie Micros zamienniki marki HLF oferują tę samą funkcjonalność, zgodność pin-to-pin i przewidywalność działania, a przy tym zapewniają jeszcze lepszą dostępność i konkurencyjny koszt.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.

Tabela 1: Układy serii CD4000 i 74HC firmy HONGLIFA (HLF) w ofercie Micros
