Wielka Czwórka ratuje klasyka - ULN2803 w obudowie SOP18 wraca do gry!

ULN2803 - klasyczny driver Darlingtona, który wciąż napędza elektronikę

Układ ULN2803 to ośmiokanałowy tranzystorowy driver Darlingtona, zaprojektowany do współpracy z mikrokontrolerami i układami logicznymi w celu sterowania elementami wykonawczymi - przekaźnikami, silnikami, cewkami, diodami LED czy zaworami. Jest wykorzystywany głównie do wzmacniania sygnałów sterujących i połączenia mikrokontrolerów z elementami wykonawczymi, wymagającymi większego prądu niż ten, który może dostarczyć mikrokontroler.

Każdy kanał układu pozwala na prąd do 500 mA i napięcie do 50 V, a dzięki wbudowanym diodom zabezpieczającym umożliwia bezpieczne sterowanie obciążeniami indukcyjnymi. Każdy kanał można traktować jako wzmacniacz prądu - niewielki prąd wejściowy (np. z pinu mikrokontrolera) pozwala sterować dużo większym prądem wyjściowym.

ULN2803 to rozwiązanie, które od dekad pozostaje niezastąpione w automatyce, przemyśle, robotyce i elektronice użytkowej.

Nie do zdarcia. Dlaczego ULN2803 wciąż jest tak popularny?

Choć technologia tranzystorów Darlington nie należy do najnowszych, ULN2803 nadal utrzymuje silną pozycję na rynku. Jego niezawodność, prostota i uniwersalność sprawiają, że projektanci wybierają go nawet tam, gdzie dostępne są nowoczesne alternatywy. ULN2803 to jeden z tych układów, który „po prostu działa” - od prostych aplikacji Arduino po przemysłowe sterowniki PLC. Nie wymaga dodatkowych komponentów, specjalnych konfiguracji ani mikrokontrolerów o dużej wydajności prądowej. To klasyczny interfejs między logiką a światem mocy - idealny do sterowania przekaźnikami, silnikami, zaworami, LED-ami, buzzerami itd. W porównaniu do sterowników MOSFET-owych czy dedykowanych układów driverów, ULN2803 jest dużo bardziej odporny na błędy projektowe, przepięcia, zakłócenia czy błędne podłączenia. W aplikacjach przemysłowych to ogromna zaleta.

Texas Instruments i Toshiba - koniec klasyka w dotychczasowej formie

Dwóch wiodących producentów układów ULN2803 - Texas Instruments i Toshiba - zakończyło produkcję swoich wersji w popularnej obudowie SOP-18. W zamian TI zaproponował nowy model ULN2803CDWR w obudowie SOP-20, natomiast Toshiba całkowicie wycofała produkt z oferty, nie oferując bezpośredniego następcy w tym formacie. W praktyce oznacza to, że wielu producentów urządzeń stanęło przed koniecznością modyfikacji projektów płytek drukowanych, mimo że sam układ nadal jest im potrzebny w pierwotnej postaci. Dla wielu konstruktorów i producentów urządzeń oznaczało to niepotrzebną komplikację: nowa obudowa, zmiana layoutu, dostosowanie dokumentacji.

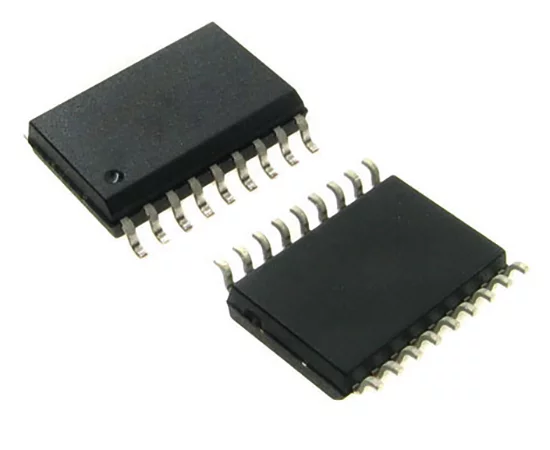

Chińska odpowiedź - „Wielka Czwórka” w oryginalnym formacie SOP-18

Na szczęście rynek nie znosi próżni. Chińscy producenci nadal oferują pełnowartościowe układy ULN2803 w oryginalnej obudowie SOP-18, dzięki czemu można bez przeszkód kontynuować produkcję urządzeń bez żadnych zmian konstrukcyjnych. To ten sam układ, ta sama funkcjonalność, ale większa wygoda i ciągłość dostaw, a przede wszystkim niższy koszt. Dziś dostępnych jest wielu producentów oferujących w pełni kompatybilne układy ULN2803 w oryginalnej obudowie SOP-18. Firma Micros, jako doświadczony dystrybutor podzespołów elektronicznych zorientowany na chiński rynek półprzewodników, przeprowadziła staranną selekcję spośród licznych dostawców, wybierając czterech producentów, którzy wyróżniają się niezawodnością, jakością i stabilnością dostaw.

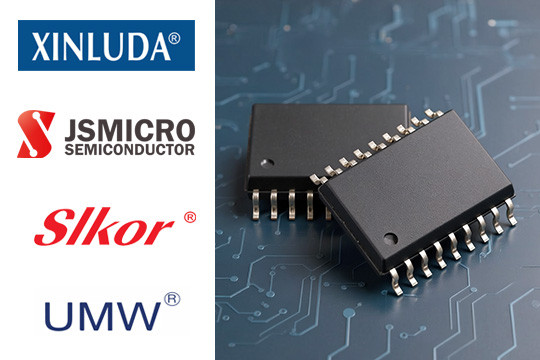

Tak powstała nasza „Wielka Czwórka”: UMW, JSMICRO, XINLUDA i SLKOR.

UMW - stabilność, która przekonuje profesjonalistów

Chiński producent UTD Semiconductor (marka UMW) to synonim powtarzalności i jakości, potwierdzonej przez obecność produktów tej marki w ofercie globalnych dystrybutorów, takich jak Digi-Key. Dzięki rygorystycznym procesom kontroli i stabilnym parametrom elektrycznym, UMW zyskał opinię pewnego źródła komponentów OEM dla projektów o długim cyklu życia.

JSMICRO - encyklopedia półprzewodników

Marka o najszerszej ofercie klonów znanych komponentów - od prostych elementów dyskretnych po złożone układy scalone. Dzięki temu JSMICRO stanowi doskonałe źródło kompatybilnych zamienników w niemal każdej kategorii komponentów.

XINLUDA - specjalista od układów scalonych

XINLUDA koncentruje się wyłącznie na produkcji układów scalonych, co pozwala jej na dopracowanie każdego detalu i utrzymanie wysokiego poziomu niezawodności. W wielu przypadkach to jedyny producent oferujący klon konkretnego układu, szczególnie tych trudno dostępnych lub wycofanych z rynku.

SLKOR - innowacja w chińskim wydaniu

SLKOR to producent, który łączy produkcję klonów znanych układów z opracowywaniem własnych, autorskich rozwiązań półprzewodnikowych. To przykład chińskiej marki, która stawia nie tylko na kompatybilność, ale i rozwój własnych technologii. Produkty SLKOR są dostępne również w Digi-Key, co potwierdza rosnące zaufanie międzynarodowych rynków. Każdy z producentów „Wielkiej Czwórki” ma swoje mocne strony, lecz wszystkie łączy jedno - pełna kompatybilność z klasycznym ULN2803 w obudowie SOP-18, sprawdzona jakość i stabilne dostawy. Dlatego Micros rekomenduje właśnie te marki jako najlepszy wybór dla konstruktorów, serwisantów i producentów, którzy cenią ciągłość produkcji, rozsądne ceny i niezawodność bez konieczności zmian w sprawdzonych projektach.

Jeśli chcesz zobaczyć aktualne stany magazynowe i ceny, kliknij na symbole produktów.
