Zmieniaj poziomy logiczne jak profesjonalista – z SN74LVCC3245APWR

SN74LVCC3245APWR to 8-bitowy, dwukierunkowy transmiter i bufor magistrali produkowany przez firmę Texas Instruments. Układ ten został zaprojektowany z myślą o przesyłaniu sygnałów między dwoma różnymi domenami logicznymi, co czyni go idealnym rozwiązaniem do konwersji poziomów napięć. SN74LVCC3245A posiada dwa niezależne wejścia zasilania – V_CCA oraz V_CCB – dzięki czemu każda ze stron układu może pracować przy innym napięciu. Kierunek transmisji danych między portami A i B jest sterowany sygnałem DIR: gdy jest on ustawiony na stan wysoki, dane przesyłane są z portu A do B, natomiast przy stanie niskim – z B do A. Układ ten znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna konwersja poziomów logicznych lub buforowanie sygnałów, np. w systemach mikrokontrolerowych, interfejsach komunikacyjnych czy urządzeniach peryferyjnych.

Dane techniczne:

• Typ układu: ósemkowy voltage level translator (konwerter poziomów logicznych)
• Producent: Texas Instruments
• Zakres napięcia zasilania: 2,3 V – 5,5 V (obsługa obu portów A i B)
• Zakres temperatury pracy: –40 °C do +85 °C
• Typ montażu: SMD (powierzchniowy)

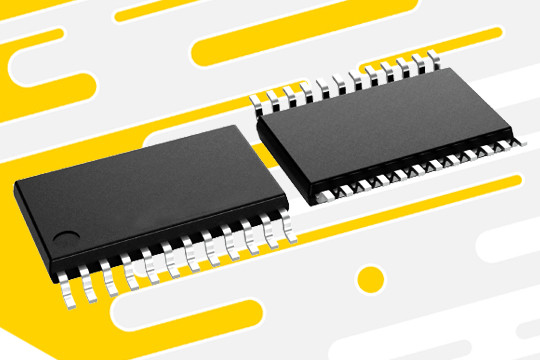

• Obudowa: TSSOP24 (oznaczenie PWR)

Zastosowanie:

• Układ jest wykorzystywany do obsługi interfejsów USB, UART, SPI i I²C w systemach z różnymi napięciami logicznymi.
• Znajduje on zastosowanie w systemach przenośnych, telekomunikacji oraz automatyce przemysłowej.
• Jest stosowany do łączenia starszych układów cyfrowych z nowoczesnymi systemami o różnych poziomach logicznych.
