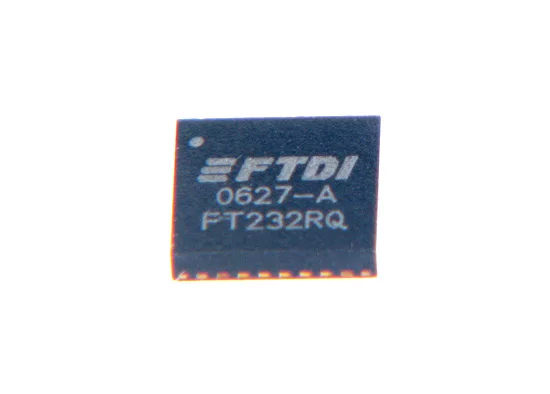

Konwerter USB FT232RQ-REEL FTDI
| Producent: | FTDI |
| Standard: | USB 2.0 |
| Funkcja układu: | USB to UART |
| Częstotliwość zegara: | 12MHz |
| Zakres napięcia zasilania: | 3,3V~5,25V |
| Temperatura pracy (zakres): | -40°C ~ 85°C |
| Obudowa: | QFN-32S(5x5-0.5) |
| ilość szt. | 1+ | 5+ | 20+ | 100+ | 200+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 19,0100 | 16,3400 | 15,3000 | 14,7500 | 14,6200 |
| ilość szt. | 1+ | 3+ | 10+ | 40+ | 150+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 19,0100 | 16,9400 | 15,6900 | 14,9600 | 14,6200 |
| ilość szt. | 1+ | 3+ | 10+ | 30+ | 100+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 21,7800 | 18,3400 | 16,2700 | 15,2400 | 14,6200 |
| ilość szt. | 1+ (Potrzebna ilość znacząco większa? Zapytaj o cenę.) |
|---|---|
| cena netto (PLN) | 23,9609 |
| Producent: | FTDI |
| Standard: | USB 2.0 |
| Funkcja układu: | USB to UART |
| Częstotliwość zegara: | 12MHz |
| Zakres napięcia zasilania: | 3,3V~5,25V |
| Temperatura pracy (zakres): | -40°C ~ 85°C |
| Obudowa: | QFN-32S(5x5-0.5) |
Konwerter USB-UART FT232RQ-REEL
Mikrokontrolery często wymagają szybkiej i niezawodnej komunikacji z komputerem PC. Właśnie w tym celu powstał FT232FT-RQ – w pełni zintegrowany kontroler firmy FTDI, uznawany za rynkowy standard w konwersji interfejsów USB na protokół szeregowy UART. Ten komponent łączy sprawdzoną architekturę z wydajnością, będąc kluczowym elementem nowoczesnych systemów wbudowanych.
Kluczowe cechy i specyfikacja konwertera FT232RQ-REEL
FT232RQ-REEL to układ scalony zaprojektowany do maksymalnego uproszczenia procesu implementacji połączenia USB w urządzeniach peryferyjnych. Dzięki niemu projektant nie musi opanowywać skomplikowanej specyfikacji protokołu USB, ponieważ układ sam zarządza całą warstwą komunikacyjną.
Najważniejsze parametry techniczne mostka szeregowego FT232RQ-REEL to:
- Architektura – w pełni zintegrowany, wysokowydajny kontroler protokołu USB 2.0 Full Speed (12 Mbit/s)
- Interfejsy danych – standardowy UART, tryb synchronicznego i asynchronicznego Bit-Bang oraz interfejs CBUS I/O
- Prędkość transmisji – transfer danych do 3 Mbaud
- Sterowniki – wsparcie dla VCP (Virtual COM Port) oraz D2XX (Direct Drivers)
Te zintegrowane parametry sprawiają, że FT232RQ-REEL jest ceniony zarówno przez hobbystów, jak i inżynierów, stanowiąc solidną podstawę dla wielu aplikacji, w których kluczowa jest niezawodność i łatwość integracji USB.
Typowe zastosowania konwertera FT232RQ-REEL
Dzięki swojej prostocie, uniwersalności oraz szerokiej gamie dostępnych sterowników, konwerter USB-UART FT232RQ-REEL znajduje zastosowanie w niemal każdym projekcie, który wymaga połączenia szeregowego z komputerem PC.
- Projektowanie konwerterów USB na RS232, RS485 lub TTL do diagnostyki i sterowania
- Systemy debugowania i programowania mikrokontrolerów
- Przemysłowe urządzenia pomiarowe i systemy akwizycji danych
Dzięki sprawdzonej architekturze i szerokiemu zestawowi peryferiów, ten konwerter USB-UART jest idealny do szybkiego prototypowania i wdrożeń seryjnych w kompaktowych obudowach.
|
|
FT232R |
|
Typ konwertera |
USB <-> UART |
|
Bufor nadawczy/odbiorczy |
128 B/256 B |
|
Wbudowany generator sygnału zegarowego |
12 MHz |
|
Pamięć EEPROM |
1Kb |
|
Układ Power-On Reset |
TAK |
|
Stabilizator 3.3V/5mA LDO |
TAK |
|
Numer seryjny FTDIChip-ID™ |
TAK |
|
Handshaking sprzętowy / program. |
TAK |
|
Wstrzymywanie i wznawianie pracy |
TAK |
|
Tryby transmisji USB |
Bulk |
|
Tryb pracy Bit Bang |
TAK |
|
Zgodnoć z protokołami |
USB2.0 |
|
Zgodnoć z UHCI/OHCI/EHCI |
TAK |
|
Poziomy logiczne |
3.3 V / 5 V / 2.8 V / 1.8 V |
|
Timeout dla bufora RX (232) / TX (245) |
1÷255 ms |
|
Prędkoć transmisji |
300 bd÷3 Mbd |
|
Napięcie zasilania |
3.3÷5.25 V |
|
Pobór pršdu podczas pracy |
15 mA |
|
Pobór pršdu w stanie spoczynku |
70 µA |
|
Temperatura pracy |
-40÷85°C |
|
Dostępny w obudowach |
SSOP28 QFN32 |
