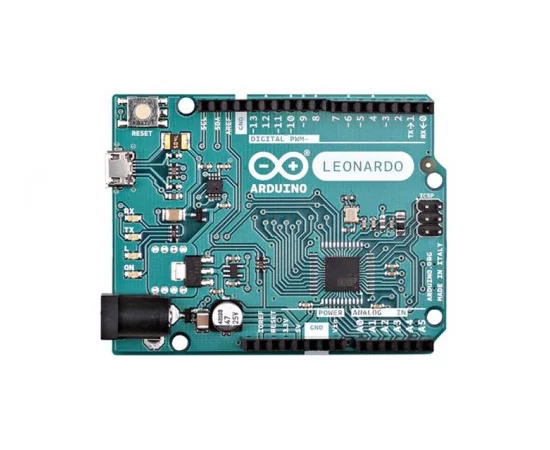

A000057 Arduino Leonardo with Headers
Symbol Micros:
ARDUINO Leonardo w/H
Obudowa: Rys.ArduinoLeonardo_wH
Moduł Arduino z mikrokontrolerem AVR ATmega32u4; 32kB-FLASH (4kB bootloader); 2,5kB-SRAM; 1kB-EE; 16MHz; 7V~12V; 20xI/O (7xPWM); 12 A/D; 68,6x54,3mm;
Parametry
| Wymiary korpusu: | 68,6x53,3mm |
| Mikrokontroler: | ATmega32u4 |
| Liczba wejść/wyjść: | 20 |
| Napięcie zasilania: | 7V~12V |
| Interfejs: | UART/SPI/I2C/USB |
| Pamięć RAM: | 2,5kB |
| Częstotliwość: | 16,000MHz |
| Wymiary korpusu: | 68,6x53,3mm |
| Mikrokontroler: | ATmega32u4 |
| Liczba wejść/wyjść: | 20 |
| Napięcie zasilania: | 7V~12V |
| Interfejs: | UART/SPI/I2C/USB |
| Pamięć RAM: | 2,5kB |
| Częstotliwość: | 16,000MHz |
| Pamięć EEPROM: | 1kB |
| Pamięć FLASH: | 32kB |
Opis szczegółowy
Płytka Leonardo bazuje na mikrokontrolerze ATmega32u4 i ma 20 wyprowadzeń cyfrowych, z czego 7 może być użytych w roli wyjść PWM, a 12 jako wejścia analogowe. Oprócz tego, ma 16-megahercowy oscylator, złącze USB i zasilania, wyprowadzenia ICSP i przycisk resetu. Zawiera wszystko co potrzebne do pracy mikrokontrolera. Wystarczy podłączyć płytkę do komputera przez kabel USB lub zasilić ją za pomocą oddzielnego zasilacza czy baterii.
Układ ATmega32u4 ma wbudowaną obsługę interfejsu USB. Dzięki temu nie ma potrzeby stosowania dodatkowego procesora. W efekcie Leonardo, po podłączeniu do komputera, może być wykrywany jako klawiatura, myszka, albo wirtualny port szeregowy.
Dane techniczne:
| Mikrokontroler | ATmega32U4 |
| Wykorzystywany poziom napięć | 5 V |
| Zalecane napięcie zasilania | 7 ~ 12 V |
| Dopuszczalne napięcie zasilania | 6 ~ 20 V |
| Cyfrowe wejścia/wyjścia | 20 |
| Wyjścia PWM | 7 |
| Analogowe wejścia | 12 |
| Maksymalny prąd stały dla wejść i wyjść | 40 mA |
| Maksymalny prąd dla wejść i wyjść 3,3 V | 50 mA |
| Pamięć Flash | 32 kB |
| Pamięć Flash dostępna dla użytkownika | 28 kB |
| Pamięć SRAM | 2,5 kB |
| Pamięć EEPROM | 1 kB |
| Taktowanie | 16 MHz |
| Wymiary [mm] | 68,6 x 53,3 |
| Waga | 20 g |
