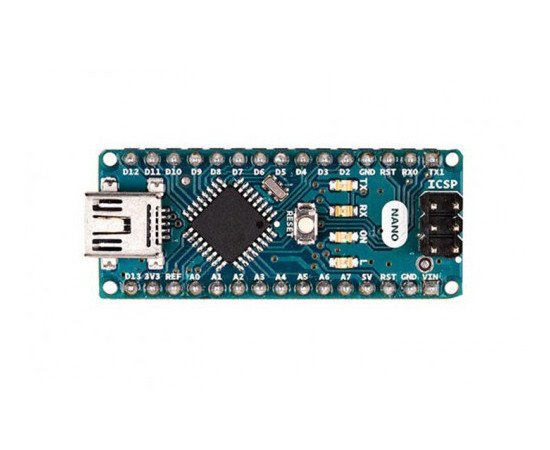

A000005 Arduino Nano
Symbol Micros:
ARDUINO Nano
Obudowa: Rys.ArduinoNano
Moduł Arduino z mikrokontrolerem AVR ATmega328; 32kB-FLASH (2kB bootloader); 2kB-SRAM; 1kB-EE; 16MHz; 7V~12V; 22xI/O (6xPWM); 8 A/D; 45x18mm;
Parametry
| Wymiary korpusu: | 45x18mm |
| Mikrokontroler: | ATmega328 |
| Liczba wejść/wyjść: | 22 |
| Napięcie zasilania: | 7V~12V |
| Interfejs: | UART/SPI/I2C/USB |
| Pamięć RAM: | 2kB |
| Częstotliwość: | 16,000MHz |
Producent: ARDUINO
Symbol producenta: A000005 Arduino Nano RoHS
Obudowa dokładna: Rys.ArduinoNano
karta katalogowa
Stan magazynowy:
6 szt.
| ilość szt. | 1+ | 3+ | 10+ | 20+ | 40+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 121,5000 | 106,5000 | 96,5100 | 92,7600 | 89,9900 |
Producent: ARDUINO
Symbol producenta: A000005
Obudowa dokładna: Rys.ArduinoNano
Magazyn zewnetrzny:
1 szt.
| ilość szt. | 1+ (Potrzebna ilość znacząco większa? Zapytaj o cenę.) |
|---|---|
| cena netto (PLN) | 158,1646 |
Producent: ARDUINO
Symbol producenta: A000005
Obudowa dokładna: Rys.ArduinoNano
Magazyn zewnetrzny:
160 szt.
| ilość szt. | 1+ (Potrzebna ilość znacząco większa? Zapytaj o cenę.) |
|---|---|
| cena netto (PLN) | 92,1390 |
| Wymiary korpusu: | 45x18mm |
| Mikrokontroler: | ATmega328 |
| Liczba wejść/wyjść: | 22 |
| Napięcie zasilania: | 7V~12V |
| Interfejs: | UART/SPI/I2C/USB |
| Pamięć RAM: | 2kB |
| Częstotliwość: | 16,000MHz |
| Pamięć EEPROM: | 1kB |
| Pamięć FLASH: | 32kB |
Opis szczegółowy
Płytka NANO pod względem możliwości przypomina model UNO, gdyż zawiera taki sam mikrokontroler, ale w innej, mniejszej obudowie. Układ ATmega328 jest wlutowany, a cała płytka ma mniejsze rozmiary oraz wyjątkowo małą masę. Nie ma osobnego gniazda zasilania, a ponadto wymaga kabla ze złączem Mini-B USB. Liczne wyprowadzenia płytki zostały ustawione w taki sposób, by moduł mógł być wygodnie montowany na uniwersalnych płytkach prototypowych. Niemniej, dzięki mniejszym wymiarom łatwiej ją zmieścić w systemach wbudowanych o bardzo ograniczonej dostępnej przestrzeni.
Dane techniczne:
| Mikrokontroler | ATmega328 |
| Wykorzystywany poziom napięć | 5 V |
| Zalecane napięcie zasilania | 7 ~ 12 V |
| Dopuszczalne napięcie zasilania | b.d. |
| Cyfrowe wejścia/wyjścia | 22 |
| Wyjścia PWM | 6 |
| Analogowe wejścia | 8 |
| Maksymalny prąd stały dla wejść i wyjść | 40 mA |
| Maksymalny prąd dla wejść i wyjść 3,3 V | b.d. |
| Pamięć Flash | 32 kB |
| Pamięć Flash dostępna dla użytkownika | 30 kB |
| Pamięć SRAM | 2 kB |
| Pamięć EEPROM | 1 kB |
| Taktowanie | 16 MHz |
| Wymiary [mm] | 45 x 18 |
| Waga | 7 g |
