Opis szczegółowy
8-bitowy mikrokontroler AVR® z 1 kB pamięci Flash z możliwością programowania w gotowym urządzeniu.
Cechy:
Wydajny 8-bitowy mikrokontroler AVR® o małym zużyciu energii
• Zaawansowana architektura RISC
– 120 instrukcji dających duże możliwości i wykonywanych w większości w jednym cyklu zegara
– 32 8-bitowe rejestry robocze ogólnego przeznaczenia
– Praca w pełni statyczna
– Do 20 MIPS-ów przy 20 MHz
• Podzielona na segmenty pamięć nieulotna o dużej trwałości zapisu
– 1 kB pamięci Flash na kod programu, którą można programować w gotowym urządzeniu
– 64 bajty pamięci EEPROM
– 64 bajty wewnętrznej pamięci SRAM
– Liczba cykli zapisu i odczytu: Flash 10 000, EEPROM 100 000
– Trwałość zapisu: 20 lat przy 85°C / 100 lat przy 25°C
– Blokowanie pamięci na czas programowania przydatne przy przeprogramowywaniu pamięci Flash przez aktualny wsad oraz gwarantujące bezpieczeństwo danych zapisanych w EEPROM-ie
• Układy peryferyjne
– Jeden 8-bitowy timer/licznik z preskalerem i dwoma kanałami PWM
– 4-kanałowy, 10-bitowy przetwornik ADC z wewnętrznym napięciem odniesienia
– Programowalny Watchdog z wbudowanym osobnym oscylatorem
– Wbudowany komparator analogowy
• Szczególne cechy mikrokontrolera
– Wbudowany mechanizm debugowania debugWIRE
– Możliwość programowania w urządzeniu przez port SPI
– Przerwania wewnętrzne i zewnętrzne
– Oszczędny tryb jałowy i wyłączenia oraz tryb redukcji szumów przy pomiarach z użyciem ADC
– Rozszerzony obwód resetu przy uruchamianiu
– Programowalny obwód wykrywający niskie napięcie zasilania, który można wyłączyć programowo
– Wbudowany kalibrowany oscylator
• Obudowy a porty wejścia-wyjścia
– 8-pinowa obudowa PDIP/SOIC: sześć programowalnych linii we-wy

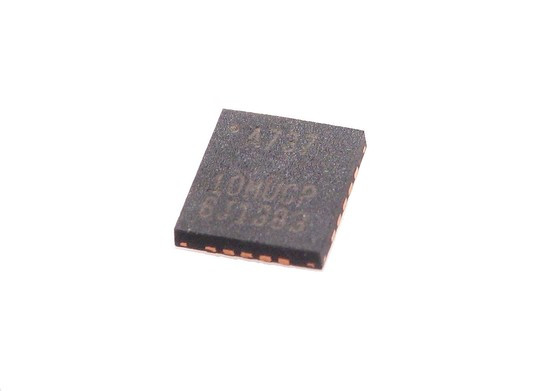

– 20-padowa obudowa MLF: sześć programowalnych linii we-wy
• Napięcie pracy:
– 1,8V~5,5V
• Szybkość pracy:
– 0 – 4 MHz przy napięciu 1,8V~5,5V
– 0 – 10 MHz przy napięciu 2,7V~5,5V
– 0 – 20 MHz przy napięciu 4,5V~5,5V
• Przemysłowy zakres temperatur pracy
• Niewielkie zużycie energii
– Tryb pracy:
• 190 μA przy 1,8 V i 1 MHz
– Tryb jałowy:
• 24 μA przy 1,8 V i 1 MHz
Jądro AVR łączy w sobie bogaty zbiór rozkazów z 32 rejestrami roboczymi ogólnego przeznaczenia. Wszystkie rejestry są bezpośrednio połączone z jednostką arytmetyczno-logiczną (ALU), co pozwala na dostęp w ramach pojedynczej instrukcji, wykonywanej w jednym cyklu zegara, do dwóch niezależnych rejestrów. Dzięki temu architektura ta pozwala tworzyć wydajny kod wykonywany do dziesięciu razy szybciej niż w przypadku tradycyjnych mikrokontrolerów CISC.
Mikrokontroler ATtiny13A oferuje 1 kB pamięci Flash, którą można programować również w gotowym urządzeniu, 64 bajty pamięci EEPROM, 64 bajty pamięci SRAM, 6 linii wejścia-wyjścia ogólnego przeznaczenia, 32 rejestry robocze ogólnego przeznaczenia, jeden 8-bitowy timer/licznik z trybami porównywania, obsługę przerwań wewnętrznych i zewnętrznych, 4-kanałowy, 10-bitowy przetwornik ADC, programowalnego Watchdoga z wbudowanym własnym oscylatorem, i trzy tryby oszczędzania energii wybierane z poziomu oprogramowania. W trybie jałowym CPU jest zatrzymywany, ale pamięć SRAM, timer/licznik, przetwornik ADC, komparator analogowy i system przerwań nadal działają. Tryb wyłączenia zachowuje stan rejestrów, jednocześnie wyłączając wszystkie funkcje układu do czasu wystąpienia następnego przerwania lub resetu sprzętowego. Tryb redukcji szumów przy pomiarach z użyciem ADC zatrzymuje CPU i wszystkie moduły wejścia-wyjścia za wyjątkiem ADC, aby zminimalizować zakłócenia na czas dokonywania konwersji przez ADC. Układ produkowany jest z wykorzystaniem technologii pamięci nieulotnych o dużej gęstości firmy Atmel. Wbudowana pamięć Flash pozwala na przeprogramowanie układu już w gotowym urządzeniu za pośrednictwem interfejsu szeregowego SPI. Można również skorzystać z bootloadera lub tradycyjnego programatora pamięci nieulotnych.
Do mikrokontrolera ATtiny13A dostępny jest pełen pakiet narzędzi programistycznych takich jak kompilatory C, makroasemblery, debuggery, symulatory i zestawy
