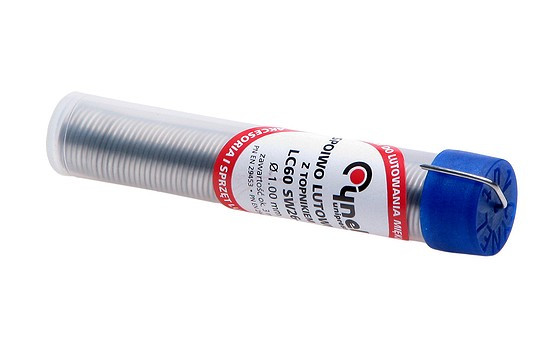

Sn60Pb40-1,0/FIOLKA 16g Cynel

Sn60Pb40-1,0 fiolka 16g - Zastosowanie i właściwości technologiczne spoiwa

Drut lutowniczy Sn60Pb40-1,0 to specjalistyczne spoiwo ołowiano-cynowe z wbudowanym rdzeniem topnikowym, przeznaczone do profesjonalnego montażu układów w obszarze elektroniki oraz elektrotechniki. Ze względu na znaczną zawartość ołowiu, wykorzystanie tego produktu jest ściśle dedykowane do procesów produkcyjnych oraz specjalistycznych prac serwisowych, w których obowiązujące przepisy prawne nie wymagają bezwzględnego spełnienia rygorystycznych założeń dyrektywy RoHS2. Spoiwo uformowane w postaci drutu o średnicy 1.00mm jest w pełni zoptymalizowane pod kątem wykorzystania zarówno w precyzyjnym lutowaniu ręcznym, jak i w lutowaniu automatycznym.

Stop ołowiano-cynowy Sn60Pb40 jest produkowany wyłącznie z pierwszego wytopu czystych surowców, co gwarantuje jego całkowitą zgodność z wytycznymi normy ISO 9453:2014. Implementacja zaawansowanego procesu ciągłego odlewania drutu skutecznie minimalizuje powstawanie tlenków wewnątrz struktury stopu. W rezultacie, podczas termicznej aplikacji spoiwa, zjawisko powstawania żużla w procesie lutowania zostaje znacznie zredukowane, co bezpośrednio poprawia stabilność parametrów mechanicznych i elektrycznych tworzonych spoin.

Drut Sn60Pb40-1,0 posiada zintegrowany, aktywny topnik halogenkowy SW26 na bazie kalafonii. Substancja ta charakteryzuje się bardzo dobrym stopniem zwilżania różnego rodzaju powierzchni metalowych, z całkowitym wyjątkiem aluminium oraz jego stopów. Topnik sklasyfikowany jest w karcie technologicznej jako roztwór niekorozyjny, co w wielu standardowych procesach produkcyjnych redukuje konieczność mycia obwodów po wykonanym połączeniu lutowanym. Ewentualne pozostałości po topniku można jednak skutecznie i bezpiecznie usunąć za pomocą powszechnie stosowanych rozpuszczalników organicznych, takich jak alkohol izopropylowy (IPA). Opakowanie w formie wygodnej fiolki o wadze 16g ułatwia precyzyjne dozowanie spoiwa oraz chroni drut przed zanieczyszczeniami mechanicznymi w docelowym środowisku pracy.

Sn60Pb40-1,0 fiolka 16g - Szczegółowa specyfikacja techniczna spoiwa

• Oznaczenie stopu (zgodnie z normą ISO 9453:2014): Sn60Pb40
• Inne oznaczenie systemowe stopu: S-Sn60Pb40
• Rodzaj produktu: Rdzeniowy drut lutowniczy
• Średnica drutu lutowniczego: 1.00mm
• Waga netto produktu (opakowanie typu fiolka): 16g
• Zawartość cyny (Sn) w strukturze stopu: 59.50-60.50%
• Zawartość ołowiu (Pb) w strukturze stopu: reszta składu
• Rodzaj zastosowanego topnika rdzeniowego: SW26 (topnik kalafoniowy, halogenkowy)
• Klasyfikacja zintegrowanego topnika: 1.1.2B (EN ISO 9454), ROL1 (IPC-J-STD-004B), SW26 (DIN 8511)
• Dokładna zawartość topnika w masie spoiwa: 2.5±0.2%
• Zawartość halogenków w strukturze topnika: <0.5%
• Liczba kwasowa zastosowanego topnika: 215±10mgKOH/g
• Korozyjność pozostałości poprodukcyjnych: topnik niekorozyjny
• Temperatura topnienia stopu (parametry solidus/liquidus): 183°C/190°C
• Rekomendowane temperatury pracy lutowniczej: 340-420°C
• Ciężar właściwy uformowanego stopu metali: 8.50g/cm3
• Zmierzona przewodność elektryczna materiału: 0.153μΩm
• Przewodność cieplna uformowanego stopu: 49W/mK
• Deklarowana wytrzymałość mechaniczna na zerwanie: 535kgf/cm2
• Strukturalne wydłużenie materiału przy zerwaniu: 40%
• Twardość gotowego stopu lutowniczego: 16HB

Sn60Pb40-1,0 fiolka 16g - Wymagania dotyczące przechowywania i magazynowania

Aby drut lutowniczy Sn60Pb40-1,0 zachował swoje optymalne właściwości fizykochemiczne oraz lutownicze, należy bezwzględnie stosować się do wytycznych producenta w zakresie procedur magazynowania. Spoiwo wymaga ciągłego przechowywania w oryginalnych opakowaniach produkcyjnych, w precyzyjnie kontrolowanej temperaturze mieszczącej się w przedziale 5-20°C. Rekomendowany poziom wilgotności względnej powietrza w docelowym pomieszczeniu magazynowym powinien wynosić 20-60%. Produkt musi być bezwzględnie trzymany z dala od bezpośredniego oddziaływania silnych kwasów oraz silnych zasad, które mogą doprowadzić do trwałej degradacji parametrów fizycznych drutu oraz zintegrowanego rdzenia topnikowego. Znamionowy termin przydatności spoiwa do zaawansowanych procesów produkcyjnych wynosi 3 lata. Czas ten jest precyzyjnie odliczany od końca roku produkcji, który znajduje się w unikalnym numerze partii nadrukowanym na etykiecie fiolki.
