Złącze wejściowe:
|
Gniazdo USB typu B |
|
Diody sygnalizacyjne LED:
|
8 |
|
Optoizolacja:
|
2,5kV |
|
Złącze wyjściowe:
|
DSUB-9M |
|
Izolacja galwaniczna:
|
1kV |
|
Materiał:
|
Polistyren |
|
Stopień ochrony:
|
IP20 |
|
Typ konwertera:
|
USB na RS-232 |
|
Napięcie zasilania:
|
Zasilanie z portu USB |
Opis szczegółowy

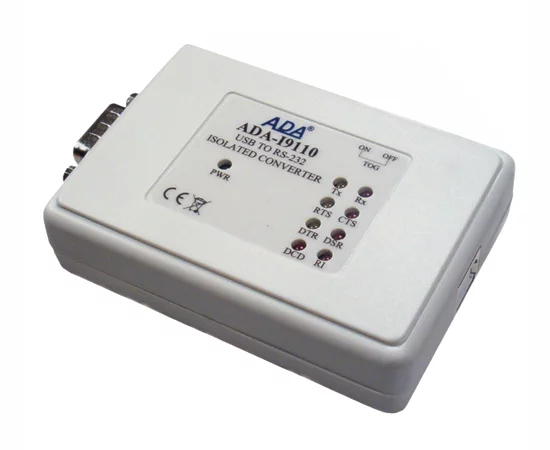

ADA-I9110 jest urządzeniem służącym do zamiany standardu USB na RS-232 bez ingerencji w format przesyłanych danych. Konwerter ADA-I9110 do komunikacji z innym urządzeniem wyposażonym w interfejs RS-232 wykorzystuje linie transmisji danych Rx, Tx, RTS, CTS, DTR, DSR, DCD, RI oraz linię GND (masa). Do swego działania nie wymaga zasilania zewnętrznego – zasilanie z portu USB. W celu separacji interfejsu USB od RS232 zastosowano w torze sygnałowym optoizolację a w torze zasilania przetwornicę izolującą.
Konwerter wspiera asynchroniczną transmisję danych RS-232 z szybkością do 921600 kbps. Jest urządzeniem typu Plug & Play dzięki czemu jest automatycznie wykrywany przez system po przyłączeniu go do magistrali USB. Zastosowanie kabla ze złączami USB typu A-B umożliwia bezpośrednie połączenie z komputerem. Od strony RS-232 konwerter posiada złącze DSUB-9M (męskie).
Razem z konwerterem ADA-I9110 dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie (Windows 98, ME, NT, 2000, XP, Vista, 7, 8) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony przez system, dlatego niektóre programy działające pod systemem DOS i odwołujące się do tego portu COM mogą działać nieprawidłowo. Zaletą portu wirtualnego jest znacznie większa szybkość przesyłania danych niż w standardowym porcie COM bo aż do 921,6 kbps.
Właściwości:
- Zamiana standardu USB na RS-232,
- Obsługa USB1.1 i USB 2.0,
- Przenoszone sygnały: Rx, Tx, RTS, CTS, DTR, DSR, DCD, RI,
- Prędkości transmisji danych (bps): 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
- Prędkości transmisji danych PROFIBUS (bps): 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps,19200 bps, 93750 (230400) bps, 187500 (460800) bps, 500000 (921600).
- Przeźroczystość dla protokołów MODBUS, DNP, PROFIBUS i inne,
- Dowolny format bajtu – zgodny ze specyfikacją RS232,
- Funkcja RTS-TOGGLE - możliwość automatycznego sterowania przepływem danych za pomocą sygnału RTS,
- Zasilanie z portu USB,
- Optoizolacja miedzy interfejsem USB a RS-232 w torze sygnałowym 2,5kV=,
- Izolacja galwaniczna miedzy interfejsem USB a RS-232 w torze zasilania 1kV= lub 3kV=(w zależności od wersji),
- Interfejs RS-232 wyprowadzony złączem DSUB-9M (męskie),
- Interfejs USB gniazdo typu B,
- Obudowa interfejsowa,
- Wymiary obrysu obudowy (Dł x Sz x G) 84 mm x 59 mm x 23 mm.
