MP01502A

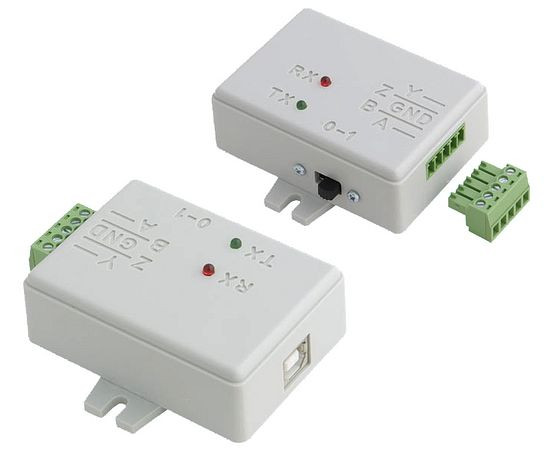

Urządzenie stanowi gotowy konwerter z USB na 4-przewodowe łącze w standardzie RS485 (pracuje również jako RS422). Transmisja danych łączem RS485 odbywa się w trybie full-duplex (w danym czasie możliwe jest jednoczesne nadawanie i odbieranie danych). Od strony komputera (USB) urządzenie widziane jest i obsługiwane jak typowy port szeregowy. Konwerter zbudowany jest na bazie kontrolera FT232RL firmy FTDI.

Dołączone sterowniki (do pobrania z naszej strony internetowej) pozwalają na pisanie własnych procedur komunikacyjnych w sposób identyczny jak w przypadku urządzeń transmitujących dane za pośrednictwem interfejsu RS232. Do łączności od strony komputera można również stosować typowe programy terminalowe np. okienkowy HiperTerminal. Bardziej zaawansowani programiści mogą sięgnąć po sterowniki D2XX (USB Direct Drivers + DLL S/W Interface). Dużą zaletą modułu jest możliwość prawie dowolnego dobierania prędkości transmisji, byle tylko była ona taka sama po stronie nadawczej jak i odbiorczej.

Podstawowe parametry:

• Transmisja danych z prędkością do 2,5Mb/s
• Tryb komunikacji: full-duplex
• Komunikacja pomiędzy urządzeniami RS485: magistrala 4-przewodowa
• Maksymalna długość sieci RS485: 1200m
• Rezystor terminujący linię RS485: 120Ω załączany poprzez przełącznik z boku obudowy
• Zabezpieczenie magistrali RS485 przed przepięciami szpilowymi za pomocą transili
• Zabezpieczenie w przypadku zwarcia przewodu sygnałowego z ekranem
• Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
• Bufory: nadawczy 384 bajty, odbiorczy 128 bajtów
• Programowany Timeout dla bufora odbiorczego
• Wsparcie dla wstrzymania i wznowienia pracy
• Układ restartu przy uruchomieniu układu
• Tryb transmisji danych: USB Bulk lub Isochronous
• Możliwość zapisu parametrów użytkownika w nieulotnej pamięci EEPROM
• Zasilanie z interfejsu USB
• Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
• Kompatybilny z USB 1.1 i 2.0
• Złącze USB typu B żeńskie
