SA23-12SURKWA – Wielkoformatowy wyświetlacz LED ze wspólną anodą

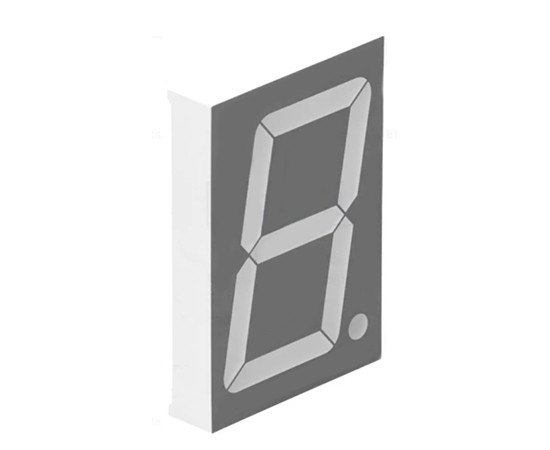

SA23-12SURKWA wyprodukowany przez firmę Kingbright to profesjonalny, jednocyfrowy wyświetlacz siedmiosegmentowy LED o dużej wysokości cyfry wynoszącej 57mm (2.3inch). Urządzenie zostało wyposażone w pojedynczą cyfrę oraz punkt dziesiętny umieszczony po prawej stronie. Emitowane światło charakteryzuje się intensywną, czerwoną barwą określaną jako Hyper Red, uzyskiwaną dzięki zaawansowanym strukturom półprzewodnikowym AlGaInP osadzonym na podłożu GaAs.

Wyświetlacz wyróżnia się znakomitą widocznością i wysoką światłością przy zachowaniu niskiego poboru prądu. Szara płyta czołowa w połączeniu z białymi segmentami oraz białą soczewką dyfuzyjną zapewnia wysoki kontrast obrazu oraz doskonałą czytelność wyświetlanych cyfr nawet w trudnych warunkach oświetleniowych. Wytrzymała pod względem mechanicznym obudowa z prostym układem wyprowadzeń umożliwia szybki i pewny montaż bezpośrednio na płytkach drukowanych PCB lub w dedykowanych gniazdach. Z uwagi na wrażliwość elementów półprzewodnikowych na wyładowania elektrostatyczne, podczas montażu zaleca się stosowanie uziemionych opasek lub rękawic antyelektrostatycznych.

SA23-12SURKWA – Specyfikacja techniczna

• Typ modułu: jednocyfrowy wyświetlacz siedmiosegmentowy LED z punktem dziesiętnym
• Położenie punktu dziesiętnego: po prawej stronie (Right Hand Decimal)
• Wysokość cyfry: 57mm (2.3inch)
• Konfiguracja połączeń: wspólna anoda (Common Anode)
• Materiał struktury świecącej: AlGaInP na podłożu GaAs
• Barwa światła: Hyper Red (czerwona)
• Typ soczewki: biała dyfuzyjna (White Diffused)
• Kolor powierzchni czołowej: szary
• Kolor segmentów: biały
• Wymiary zewnętrzne obudowy: 70mm x 48mm x 12mm
• Długość fali szczytowej λpeak: 645nm przy prądzie IF=10mA
• Długość fali dominującej λdom: 630nm przy prądzie IF=10mA
• Szerokość połówkowa widma Δλ: 28nm przy prądzie IF=10mA
• Pojemność elektryczna C: 35pF przy napięciu VF=0V i częstotliwości f=1MHz
• Napięcie przewodzenia VF pojedynczego segmentu: typowo 7.4V, maksymalnie 9.4V przy prądzie IF=10mA
• Napięcie przewodzenia VF punktu dziesiętnego DP: typowo 3.7V, maksymalnie 4.7V przy prądzie IF=10mA
• Światłość Iv przy prądzie IF=10mA: typowo 440000ucd, minimalnie 255000ucd
• Prąd wsteczny IR na strukturę: maksymalnie 10μA przy napięciu wstecznym VR=5V
• Maksymalna moc strat PD na pojedynczą strukturę: 75mW
• Maksymalne napięcie wsteczne VR na strukturę: 5V
• Maksymalny ciągły prąd przewodzenia IF dla segmentu: 30mA
• Maksymalny ciągły prąd przewodzenia IF dla punktu DP: 30mA
• Szczytowy prąd przewodzenia IFM: 185mA (przy wypełnieniu 1/10 i czasie impulsu 0.1ms)
• Próg odporności na wyładowania elektrostatyczne HBM: do 3000V
• Maksymalna temperatura złącza Tj: 115°C
• Zakres temperatury pracy Top: od -40°C do +85°C
• Zakres temperatury przechowywania Tstg: od -40°C do +85°C
• Dopuszczalne parametry lutowania na fali: temperatura 260°C przez czas od 3sekund do 5sekund w odległości minimum 2mm od podstawy obudowy
• Średnica punktu dziesiętnego DP: 5.5mm
• Średnica wyprowadzeń: 0.5mm
• Długość wyprowadzeń montażowych: 4mm z tolerancją ±0.5mm
• Raster wyprowadzeń w rzędzie: 2.54mm (0.1inch)
• Odległość pomiędzy rzędami wyprowadzeń: 60.1mm
• Zgodność ze standardami ekologicznymi: RoHS

SA23-12SURKWA – Zastosowanie i obszary aplikacji

Jednocyfrowy wyświetlacz LED SA23-12SURKWA znajduje szerokie zastosowanie w nowoczesnych urządzeniach cyfrowych oraz systemach wskaźnikowych. Wielkoformatowa cyfra o wysokości 57mm sprawia, że komponent jest idealnym wyborem do aplikacji wymagających czytelnej prezentacji stanu numerycznego z dużej odległości.

Moduł wykorzystywany jest powszechnie w sprzęcie gospodarstwa domowego oraz urządzeniach typu Smart Home, takich jak zegary cyfrowe, timery, stacje pogodowe czy panele kontrolne w zaawansowanych urządzeniach AGD. Doskonale sprawdza się również w aparaturze przemysłowej, przyrządach pomiarowych, wskaźnikach statusu maszyn, licznikach produkcyjnych, tablicach wyników oraz systemach kolejkowych.

W celach zapewnienia prawidłowego i długotrwałego działania wyświetlacza w obwodach elektronicznych zaleca się stosowanie zewnętrznych rezystorów ograniczających prąd połączonych szeregowo z każdym segmentem. Prawidłowy projekt układu sterującego powinien również uwzględniać zabezpieczenie struktur LED przed przepięciami oraz szpilkami napięciowymi występującymi podczas włączania i wyłączania zasilania. Komponent jest przystosowany do tradycyjnego montażu przewlekanego THT, z zastrzeżeniem, że nie jest on kompatybilny z procesem lutowania rozpływowego Reflow.
