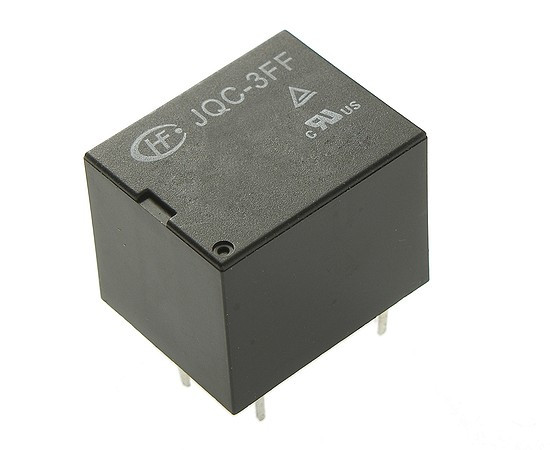

HF3FF/012-1ZST (JQC-3FF) przekaźnik mocy
| Typ prądu cewki: | DC |
| Napięcie cewki (V): | 12V |
| Prąd styków: | 10A |
| Napięcie izolacji: | 1500V |
| Typ: | SPDT |
| Typ prądu cewki: | DC |
| Napięcie cewki (V): | 12V |
| Prąd styków: | 10A |
| Napięcie izolacji: | 1500V |
| Typ: | SPDT |
Przekaźnik elektromechaniczny HF3FF/012-1ZST to miniaturowy komponent przeznaczony do montażu przewlekanego na obwodach drukowanych (PCB). Stanowi on uniwersalny i podstawowy element wykonawczy w profesjonalnej elektronice przemysłowej oraz użytkowej. Napięcie sterujące cewki wynosi 12VDC, co ułatwia jego bezpośrednią integrację z nowoczesnymi mikrokontrolerami przy wykorzystaniu standardowych tranzystorów kluczujących. Architektura styków typu SPDT (Single Pole Double Throw), oznaczana w dokumentacji inżynieryjnej jako 1Z, umożliwia swobodne przełączanie jednego obwodu głównego pomiędzy wyjściem normalnie otwartym (NO) oraz wyjściem normalnie zamkniętym (NC). Moduł ten wyróżnia się doskonałą izolacją galwaniczną, wysoką odpornością na szkodliwe czynniki zewnętrzne oraz bezkompromisową niezawodnością operacyjną.
HF3FF/012-1ZST – Specyfikacja techniczna komponentu
Poniższe zestawienie precyzyjnie określa maksymalne parametry elektryczne oraz mechaniczne układu:
- Napięcie znamionowe cewki: 12VDC
- Układ styków roboczych: 1 Form C (SPDT - przełączny)
- Prąd znamionowy styków: 10A dla 250VAC oraz 10A dla 28VDC
- Maksymalne napięcie przełączania: 277VAC lub 30VDC
- Maksymalny prąd przełączania obciążenia: 15A
- Znamionowy pobór mocy przez cewkę elektromagnesu: 360mW
- Rezystancja styków: poniżej 100mΩ (wartość mierzona przy 1A i 6VDC)
- Materiał przewodzący styków: AgSnO2 (oznaczenie kodowe T)
- Typ obudowy zewnętrznej: szczelna (oznaczenie kodowe S - zabezpieczenie przed penetracją topnika)
- Wytrzymałość dielektryczna pomiędzy cewką a stykami: 1500VAC przez 1min
- Czas zadziałania przekaźnika (przyciągnięcia kotwicy): maksymalnie 10ms
- Czas zwalniania przekaźnika (odpadnięcia kotwicy): maksymalnie 5ms
- Dopuszczalny zakres temperatur pracy środowiska: od -40°C do +85°C
HF3FF/012-1ZST – Budowa i właściwości materiałowe
Zastosowanie nowoczesnego stopu srebra i tlenku cyny (AgSnO2) w konstrukcji styków bezpośrednio ogranicza zjawisko ich trwałego sklejania podczas przełączania trudnych obciążeń o charakterze indukcyjnym oraz pojemnościowym. Zastosowany materiał drastycznie podnosi odporność na erozję łukową i gwarantuje żywotność elektryczną rzędu 100000 operacji pod pełnym obciążeniem. Litera S widniejąca w nazwie modelu zapewnia całkowitą hermetyczność plastikowej obudowy, co z kolei pozwala na bezpieczne mechaniczne mycie pakietów elektronicznych bezpośrednio po procesie zautomatyzowanego lutowania na fali. Zewnętrzne gabaryty komponentu, wynoszące dokładnie 19mm x 15.2mm x 15.5mm, umożliwiają projektantom bardzo dużą gęstość upakowania elementów na laminacie.
HF3FF/012-1ZST – Zastosowanie w układach elektronicznych
Dzięki świetnemu stosunkowi gabarytów fizycznych do parametrów prądowych, element ten jest wszechstronnie stosowany w zaawansowanej automatyce strefowej i urządzeniach konsumenckich. W systemach inteligentnych instalacji Smart Home układ ten funkcjonuje jako wydajny element załączający główne moduły oświetleniowe, silniki napędowe rolet okiennych oraz rozbudowane systemy klimatyzacji i ogrzewania (HVAC). Niskonapięciowa cewka 12VDC sprawia, że komponent bez najmniejszego problemu współpracuje z układami logiki central alarmowych i sieciowych kontrolerów dostępu. W stacjonarnym sprzęcie AGD, na przykład pralkach automatycznych czy zmywarkach, omawiany przekaźnik zarządza pracą rezystancyjnych grzałek wody, elektrozaworów strumieniowych oraz pomp spustowych. Możliwość operowania ciągłymi prądami o wartości 10A przy standardowym napięciu sieciowym 250VAC pozwala aplikować go w niewielkich zasilaczach awaryjnych UPS i inwerterach sieciowych. Trójpinowa konfiguracja wyprowadzeń układu SPDT pozwala inżynierom na fizyczną implementację sprzętowych blokad bezpieczeństwa układów dwukierunkowych.
HF3FF/012-1ZST – Wytyczne projektowe dla płyt drukowanych
Bezpieczna i zgodna ze standardami implementacja tego modelu na płycie PCB wymaga bezwzględnego zachowania odpowiednich odstępów izolacyjnych pomiędzy obwodami cewki 12VDC a stykami roboczymi przewodzącymi 250VAC. Ścieżki przewodzące muszą posiadać przekrój topologiczny zdolny do ciągłego transferu prądu 10A bez ryzyka termicznego przegrzania powłoki miedzianej. Z uwagi na wybitnie indukcyjny charakter cewki przełączającej, każdy prawidłowo zaprojektowany obwód sterujący musi obligatoryjnie zawierać szybką diodę zabezpieczającą, wpiętą równolegle z zaciskami elektromagnesu. Komponent ten natychmiastowo tłumi nagłe impulsy napięciowe powstające w momencie szybkiego rozłączania prądu w cewce, chroniąc delikatne porty wejściowe mikrokontrolerów przed lawinowym uszkodzeniem struktury krzemowej.
