HF41F/005-ZS przekaźnik mocy subminiaturowy

HF41F/5-ZS – Opis i charakterystyka konstrukcji

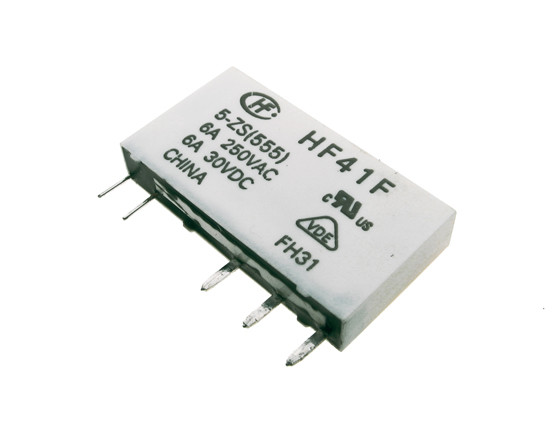

Przekaźnik HF41F/5-ZS to specjalistyczny elektromechaniczny element przełączający z serii subminiaturowych przekaźników mocy HF41F produkowanych przez firmę Hongfa. Prezentowany model wyróżnia się bardzo wąską obudową o szerokości wynoszącej dokładnie 5mm, co sprawia, że jest to doskonałe rozwiązanie inżynieryjne dla zaawansowanych układów o wysokiej gęstości upakowania elementów elektronicznych na płytkach obwodów drukowanych. Symbol "5" w nazwie jednoznacznie wskazuje, że nominalne napięcie zasilania cewki wynosi w tym konkretnym wariancie 5VDC. Litera "Z" precyzuje układ stykowy jako 1 Form C, czyli pojedynczy styk przełączny, dający możliwość naprzemiennego przełączania sygnałów w dwóch odrębnych torach prądowych. Z kolei litera "S" na końcu symbolu oznacza całkowicie hermetyczną obudowę (plastic sealed). Tego typu wzmocniona konstrukcja zapewnia wyższą odporność na skrajne warunki środowiskowe i szkodliwe zanieczyszczenia chemiczne w porównaniu do standardowych przekaźników. Mimo zredukowanej masy na poziomie około 5g urządzenie to pozwala na przełączanie prądu roboczego o natężeniu do 6A.

HF41F/5-ZS – Specyfikacja techniczna

• Znamionowe napięcie zasilania cewki: 5VDC.
• Konfiguracja układu styków: 1 Form C (pojedynczy styk przełączny).
• Typ konstrukcji obudowy: Uszczelniona plastikowa (plastic sealed).
• Znamionowy prąd przełączania dla obciążeń rezystancyjnych: 6A przy napięciu 250VAC lub 30VDC.
• Maksymalne dopuszczalne napięcie przełączania w obwodzie roboczym: 400VAC / 125VDC.
• Maksymalne natężenie prądu przełączania: 6A.
• Maksymalna dopuszczalna moc przełączania: 1500VA / 180W.
• Średni pobór mocy przez cewkę sterującą: Około 170mW.
• Wytrzymałość dielektryczna pomiędzy cewką a stykami głównymi: 4000VAC przez 1 minutę.
• Wytrzymałość dielektryczna pomiędzy otwartymi stykami: 1000VAC przez 1 minutę.
• Odporność na udary napięciowe pomiędzy cewką a układem styków: 6kV.
• Maksymalny czas zadziałania przy napięciu nominalnym: 8ms.
• Maksymalny czas zwalniania przy napięciu nominalnym: 4ms.
• Początkowa rezystancja styków: Maksymalnie 100mΩ przy parametrach pomiarowych 1A i 6VDC.
• Podstawowy materiał wykonania styków elektrycznych: Stop AgNi.
• Mechaniczna trwałość komponentu: 10000000 cykli.
• Roboczy zakres temperatur otoczenia dla stabilnej pracy: od -40°C do 85°C.
• Wymiar szerokości profilu elementu: 5mm.
• Waga jednostkowa podzespołu: Około 5g.
• Certyfikacje i standardy bezpieczeństwa przemysłowego: VDE, UL/CUL, CQC.

HF41F/5-ZS – Zastosowanie w układach elektronicznych

Element HF41F/5-ZS znajduje powszechne zastosowanie w nowoczesnych aplikacjach przemysłowych, systemach automatyki budynkowej oraz profesjonalnych modułach interfejsów dla programowalnych sterowników logicznych. Dzięki zaimplementowanej wzmocnionej izolacji spełniającej rygorystyczne normy projektowe VDE 0700 oraz 0631 stanowi on niezawodne narzędzie do bezpiecznej separacji galwanicznej czułych układów cyfrowych od obwodów wykonawczych funkcjonujących pod wysokim napięciem sieciowym. Ponieważ pobór mocy utrzymuje się na zredukowanym poziomie około 170mW, produkt ten oferuje opcję łatwego oraz całkowicie bezpośredniego wysterowania z użyciem sygnału wychodzącego z popularnych mikrokontrolerów bez konieczności projektowania dodatkowych wzmacniaczy tranzystorowych.

Całkowicie szczelna obudowa z oznaczeniem "S" kwalifikuje ten konkretny komponent do niezakłóconej pracy w najtrudniejszych strefach przemysłowych. Konstrukcja tego typu bardzo skutecznie chroni wewnętrzny układ stykowy przed korozją w środowiskach nasyconych zanieczyszczonym powietrzem, kurzem lub szkodliwymi gazami, a także umożliwia swobodne zmywanie pozostałości poprodukcyjnych bezpośrednio po montażu na płytce. Istotną zaletą z perspektywy inżynierów oraz instalatorów jest również pełna kompatybilność przekaźnika z dedykowanymi podstawkami instalacyjnymi, takimi jak modele 41F-1Z-C2 czy 41F-1Z-C4. Wykorzystanie certyfikowanych podstawek pozwala na prosty i błyskawiczny montaż gotowych modułów przekaźnikowych na znormalizowanych szynach DIN wewnątrz szaf dystrybucyjnych. Takie rozwiązanie do absolutnego minimum ogranicza czas trwania ewentualnych prac serwisowych, ponieważ naprawa usterki wymaga wyłącznie ręcznego wyciągnięcia uszkodzonego przekaźnika ze złącza. Obecność zintegrowanego styku przełącznego zdecydowanie poszerza granice zastosowań inżynieryjnych układu, dając projektantom opcję do natychmiastowego przerwania biegu prądu w jednym obwodzie z jednoczesnym zamknięciem drugiego obwodu przy wykorzystaniu tylko pojedynczego sygnału sterującego 5VDC.
