Wymiary korpusu:
|
22,86x20,32mm |
|
Napięcie zasilania:
|
1,8V~3,6V |
|
Czułość odbiornika:
|
-108dBm |
|
Częstotliwość:
|
868MHz |
|
Interfejs:
|
UART |
|
Prędkość transmisji:
|
256kbps |
|
Moc wyjściowa nadajnika:
|
20dBm |
|
Temperatura pracy (zakres):
|
-20°C ~ 55°C |
|
Typ:
|
Transceiver |
|
Montaż:
|
SMD |
Opis szczegółowy

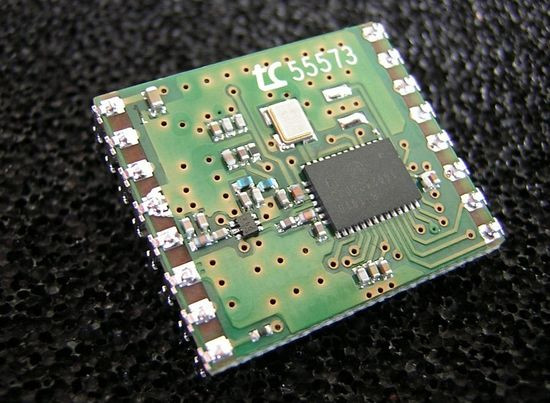

RXQ7-868 jest modułem wielokanałowego nadajnika i odbiornika radiowego opartym na układzie SI1010 firmy Silicon Labs. Jest to moduł na bezlicencyjne pasmo ISM 868MHz charakteryzujący się czułością odbiornika na poziomie -108dBm i maksymalną mocą nadajnika równą 20dBm. Do dyspozycji użytkownika pozostaje wbudowany mikrokontroler 8051 z pamięcią FLASH ISP 16kB oraz pamięcią RAM 768B. Do komunikacji z urządzeniem nadrzędnym służy interfejs UART. Transmisja danych może się odbywać z maksymalną prędkością 256kbps przy modulacji FSK lub 40kbps przy modulacji OOK. Moduł jest zasilany napięciem z zakresu od 1.8V do 3.6V. Pobór prądu w odbiorczym trybie pracy wynosi 18.5mA zaś w trakcie nadawania zużycie prądu wzrasta do 85mA przy maksymalnej mocy nadajnika. Produkt dostępny jest w obudowie typu DIL o wymiarach 22.86 x 20.32mm.
