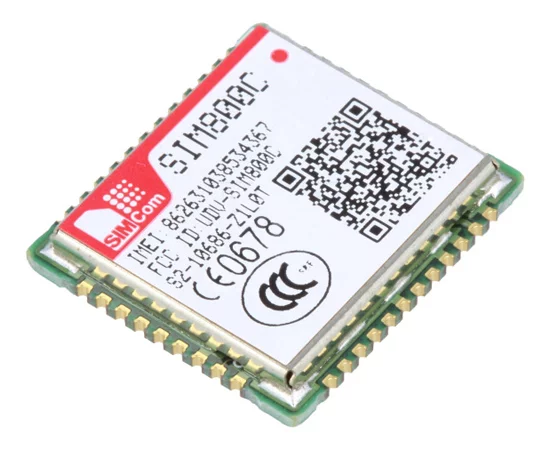

SIM800C (z Bluetooth) S2-1068S-Z1L1E

SIM800C (z Bluetooth) SIMCOM – Opis ogólny i zastosowanie

Moduł SIM800C to kompletne, czterozakresowe rozwiązanie komunikacyjne pracujące w standardzie GSM oraz GPRS, zaprojektowane w kompaktowej obudowie przeznaczonej do zautomatyzowanego montażu powierzchniowego SMT. Układ ten został stworzony jako element dedykowany do bezpośredniej integracji w różnorodnych aplikacjach klienckich, wymagających stabilnej i niezawodnej łączności komórkowej. Moduł w pełni obsługuje cztery główne częstotliwości: 850MHz, 900MHz, 1800MHz oraz 1900MHz, co umożliwia bezproblemową transmisję sygnału głosowego, przesyłanie wiadomości SMS oraz bezprzewodową wymianę pakietów danych, przy zachowaniu wyjątkowo niskiego zapotrzebowania na energię elektryczną. Dzięki swoim miniaturowym wymiarom, układ ten idealnie wpisuje się w rygorystyczne wymagania smukłych i wysoce zintegrowanych projektów sprzętowych.

Prezentowane rozwiązanie oferuje niezwykle bogaty zestaw zaimplementowanych funkcji oprogramowania, w tym wbudowany stos protokołów TCP/UDP, obsługę bezpiecznych połączeń SSL, protokoły transferu plików FTP/HTTP oraz natywną obsługę poczty elektronicznej w standardach POP3/SMTP. Te zaawansowane właściwości znacząco ułatwiają proces wdrażania modułu w skomplikowanych systemach telemetrycznych oraz nowoczesnych układach zdalnego sterowania maszyn. Pełna obsługa protokołu wiadomości multimedialnych MMS, wbudowana funkcja nagrywania dźwięku (Audio Record), dekodowanie sygnałów tonowych DTMF oraz zintegrowane sprzętowe wykrywanie zagłuszania sygnału (Jamming Detection) w istotny sposób rozszerzają możliwości zastosowania układu w profesjonalnych systemach alarmowych, a także urządzeniach śledzących i monitorujących. Obecność dodatkowego modułu Bluetooth w standardzie 3.0+EDR pozwala na błyskawiczną komunikację bliskiego zasięgu, a globalne zarządzanie wszystkimi funkcjami urządzenia realizowane jest za pomocą standardowych oraz rozszerzonych komend AT, co optymalizuje proces programowania.

SIM800C (z Bluetooth) – Specyfikacja techniczna

Poniżej zestawiono szczegółowe parametry techniczne oraz obsługiwane interfejsy dla opisywanego układu:

• Czterozakresowa obsługa częstotliwości GSM: 850MHz, 900MHz, 1800MHz oraz 1900MHz.
• Klasa wieloszczelinowa (multi-slot class) dla pakietowej transmisji danych GPRS: 12/10.
• Klasa stacji ruchomej (mobile station class) GPRS: kategoria B.
• Zgodność z architekturą sieciową GSM faza 2/2+.
• Znamionowa moc wyjściowa nadajnika: Klasa 4 (2W przy paśmie 850MHz i 900MHz) oraz Klasa 1 (1W przy paśmie 1800MHz i 1900MHz).
• Pełna kompatybilność z technologią komunikacji bezprzewodowej Bluetooth 3.0+EDR.
• Wymiary układu: 17.6×15.7×2.3mm.
• Masa własna pojedynczego modułu: 1.3g.
• Dopuszczalny zakres napięcia zasilania urządzenia: od 3.4V do 4.4V.
• Gwarantowany roboczy zakres temperatur pracy: od -40°C do 85°C.
• Sterowanie systemem poprzez komendy AT, w pełni zgodne ze specyfikacją 3GPP TS 27.007, 27.005 oraz zbiorem rozszerzonych komend producenta SIMCom.
• Transmisja danych w technologii GPRS klasa 12: gwarantowana maksymalna przepustowość na poziomie 85.6kbps (wartość maksymalna dla łącza w dół oraz łącza w górę).
• Obsługa kanału PBCCH oraz pełne wsparcie dla schematów kodowania w standardach CS 1, 2, 3 i 4.
• Natywna obsługa standardu USSD oraz zintegrowany stos protokołu sieciowego PPP (PPP-stack).
• Obsługa wiadomości SMS: transmisja punkt-punkt (MO oraz MT), rozgłaszanie komórkowe (cell broadcast) i kompatybilność z formatem tekstowym oraz PDU.
• Rozbudowany pakiet standardów oprogramowania: protokół multipleksowania 0710 MUX, warstwy TCP/UDP, FTP/HTTP, MMS, POP3/SMTP oraz szyfrowanie SSL.
• Zaimplementowane funkcje audio: tryby Tricodec (HR, FR, EFR) oraz AMR (HR, FR) wraz z obsługą systemu głośnomówiącego z aktywną funkcją tłumienia echa.
• Interfejsy sprzętowe wyprowadzone na 42 pinach SMT: dedykowany interfejs analogowego sygnału audio, wyjście na zasilanie podtrzymujące dla układu RTC, interfejs komunikacyjny USB, standardowy interfejs szeregowy, sprzętowe wyjście na zewnętrzną kartę SIM ze wsparciem napięć 3V/1.8V, uniwersalne linie wejścia/wyjścia GPIO, wejście wbudowanego przetwornika ADC oraz niezależne pola lutownicze (pad) przygotowane do podłączenia anteny GSM i anteny Bluetooth.
• Zgodność z interfejsem komend komórkowych AT, gdzie rozszerzona wersja oprogramowania modułu oferuje także nowoczesne wsparcie dla technologii syntezy mowy TTS (Text-to-Speech) oraz potężnego środowiska programistycznego EAT (Embedded AT).
