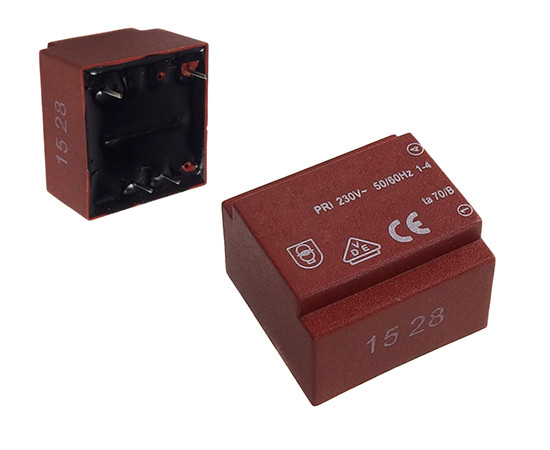

Transformator zalewany; 1.5VA

Symbol Micros: TR Z01.50/09b II
Symbol Kontrahenta:
Obudowa: Rys.TRZ01.5009bII
Transformator zalewany; 1.5VA; 230V/9V; 167mA; Ta=70°C; H=22,3mm; odpowiednik: TR Z01.50/09b; BV EI 302 2021; TEZ1,5/D/9V; 16009-9990; 44327; VN30.10/10922-1
Parametry
Napięcie wejściowe: 230V
Producent: Nie dotyczy
Montaż: PCB
Napiecie wtórne 1: 9V
Prąd uzwojenia wtórnego 1: 167mA
Klasa cieplna: 70°C
Typ transformatora: Zalewany
Producent: UCD Symbol producenta:   Obudowa dokładna: Rys.TRZ01.5009bII
Stan magazynowy:
5067 szt.
ilość szt. 1+ 5+ 30+ 120+ 240+
cena netto (PLN) 9,4100 7,4600 6,6100 6,3400 6,2700
Dodaj do porównywarki
Sposób pakowania:
30/120
Napięcie wejściowe: 230V
Producent: Nie dotyczy
Montaż: PCB
Napiecie wtórne 1: 9V
Prąd uzwojenia wtórnego 1: 167mA
Klasa cieplna: 70°C
Typ transformatora: Zalewany
Moc VA: 1,5VA
Opis szczegółowy

Transformator zalewany 1.5VA – charakterystyka techniczna i podstawowe zalety

Transformator zalewany o mocy nominalnej 1.5VA stanowi wysoce niezawodny komponent dedykowany do zasilania układów elektronicznych wymagających stabilnego obniżenia napięcia sieciowego. Został zaprojektowany z myślą o pracy w aplikacjach przemysłowych oraz urządzeniach powszechnego użytku, gdzie kluczowe znaczenie mają odporność na czynniki zewnętrzne, trwałość oraz pełne bezpieczeństwo elektryczne. Solidna obudowa wypełniona żywicą skutecznie chroni uzwojenia przed wilgocią, zapyleniem, drganiami mechanicznymi oraz utlenianiem, co pozwala na bezawaryjną eksploatację w trudnych warunkach otoczenia. Urządzenie przystosowane jest do montażu przewlekanego na płytkach drukowanych, a przemyślany układ wyprowadzeń gwarantuje stabilność mechaniczną i prostotę integracji na etapie produkcji obwodów PCB.

Dzięki starannie dobranym parametrom elektrycznym komponent charakteryzuje się bardzo niskimi stratami mocy w stanie jałowym oraz wysoką sprawnością energetyczną. Konstrukcja zapewnia pełne galwaniczne odseparowanie obwodu pierwotnego od wtórnego, co odpowiada rygorystycznym normom bezpieczeństwa chroniącym końcowe układy przed przepięciami z sieci zasilającej. Praca przy podwyższonej temperaturze otoczenia nie wpływa negatywnie na stabilność parametrów, co sprawia, że komponent sprawdza się w ciasnych obudowach bez dedykowanego chłodzenia wymuszonego.

Transformator zalewany 1.5VA – specyfikacja techniczna

  • Typ elementu: Transformator sieciowy zalewany
  • Moc znamionowa: 1.5VA
  • Napięcie pierwotne (Input): 230V AC
  • Częstotliwość napięcia zasilania: 50/60Hz
  • Prąd znamionowy strony pierwotnej: 15mA
  • Napięcie wtórne obciążone (Output): 9V AC (w zakresie 9.3V ±10% przy prądzie 167mA)
  • Napięcie wtórne bez obciążenia (jałowe): maksymalnie 14.5V AC
  • Prąd wzbudzenia: maksymalnie 12mA
  • Straty mocy: maksymalnie 0.9W
  • Rezystancja uzwojenia pierwotnego (1-5): 3100Ω ±10% (przy temperaturze 25°C)
  • Rezystancja uzwojenia wtórnego (7-9): 15Ω ±15% (przy temperaturze 25°C)
  • Rezystancja izolacji (P-S): co najmniej 100MΩ przy napięciu testowym DC500V przez 1 min
  • Wytrzymałość izolacji (Hi-Pot P-S): 4200V AC / 1mA / 1s (50Hz)
  • Maksymalna temperatura otoczenia (ta): 70°C
  • Klasa izolacji cieplnej: Klasa B
  • Zgodność z normami i certyfikaty: CE, VDE, CQC
  • Wyprowadzenia strony pierwotnej: końcówki 1-5
  • Wyprowadzenia strony wtórnej: końcówki 7-9
  • Średnica końcówek lutowniczych: 0.8mm TYP.
  • Długość wyprowadzeń: 4.0mm ±1.0mm
  • Wymiary gabarytowe obudowy: maksymalnie 32.8mm x 27.8mm x 22.4mm
  • Rozstaw wyprowadzeń E1: 20.0mm ±0.5mm
  • Rozstaw wyprowadzeń E2: 10.0mm ±0.3mm
  • Rozstaw wyprowadzeń F: 20.0mm ±0.5mm

Transformator zalewany 1.5VA – obszary zastosowań i integracja

Transformator zalewany o mocy 1.5VA znajduje szerokie zastosowanie w nowoczesnych urządzeniach elektronicznych, w których niezbędne jest niezawodne i odseparowane źródło zasilania niskonapięciowego. Głównym obszarem wykorzystania są układy zasilania ciągłego w automatyce przemysłowej, sterownikach mikroprocesorowych, modułach pomiarowych, aparaturze kontrolnej oraz systemach inteligentnego budynku (Smart Home). Doskonale sprawdza się jako elementy zasilające w płytkach sterujących sprzętu gospodarstwa domowego (AGD), urządzeniach klimatyzacyjnych, systemach alarmowych, czujnikach oraz aparaturze medycznej o niskim poborze prądu.

Ze względu na wysoką izolację galwaniczną sięgającą 4200V oraz odporność na temperaturę otoczenia do 70°C, element ten rekomendowany jest do aplikacji wymagających ciągłej pracy w trybie standby przy zachowaniu wysokiego poziomu bezpieczeństwa przeciwporażeniowego. Szczelna zalewa z tworzywa sztucznego eliminuje zjawisko magnetostrycji (buczenia) oraz chroni strukturę przed wnikaniem wilgoci i agresywnych substancji chemicznych podczas procesu lutowania fali i mycia płytek PCB. Kompaktowy gabaryt umożliwia projektowanie zwartych modułów zasilających o optymalnej gęstości upakowania komponentów na płytce drukowanej.
