Zakres napięcia zasilania:
|
4,75V~5,25V |
|
Obudowa:
|
DIP8 |
|
Zakres temperatur pracy:
|
0°C ~ 85°C |
|
Producent:
|
NXP |
|
Typ układu scalonego:
|
Czujnik |
|
Rodzaj czujnika:
|
Czujnik ciśnienia |
|
Montaż:
|
SMD |
Opis szczegółowy

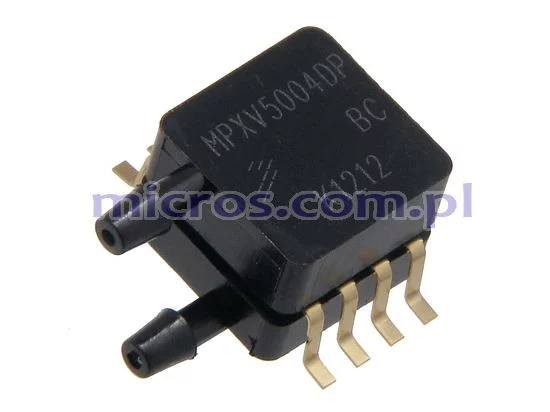

MPXV5004DP jest piezorezystywnym czujnikiem ciśnienia przystosowanym do pomiarów ciśnienia różnicowego w zakresie od 0 do 3.92kPa (0 do 400 mm H2O). Zmierzone ciśnienie jest przetwarzane na postać napięcia w zakresie od 1.0V do 4.9V. Czujnik zawiera wewnętrzny układ kompensacji temperaturowej w przedziale od 10°C do 60°C, układ kalibracji oraz układ kondycjonowania sygnałów. Całkowity błąd pomiaru w skompensowanym zakresie temperatur nie przekracza 1.5% w przedziale ciśnień od 0 do 100 mm H2O oraz 2.5% w przedziale od 100 do 400 mm H2O. Czujnik pracuje w zakresie napięć zasilania od 4.75V do 5.25V i w zakresie temperatur otoczenia od 0 do +85°C.
MPXV5004DP nadaje się szczególnie do współpracy z mikrokontrolerem wyposażonym w przetwornik A/D. Jest dostępny w trwałej obudowie wytwarzanej z termoplastycznego tworzywa PPS i przystosowanej do montażu powierzchniowego.
Przykładowe zastosowania:
- sprzęt medyczny
- urządzenia HVAC
- detektory poziomu cieczy
- analizatory gazów
