09 14 008 2633 HARTING
Symbol Micros:
Z 09140082633
Obudowa: Rys.09140082633

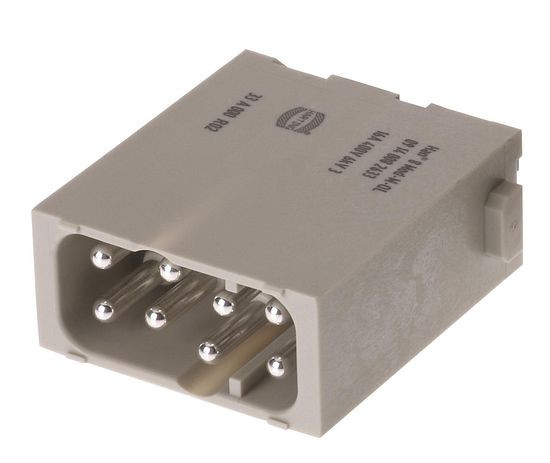

Moduł Han EE 16A do Han-Modular, 8 styków męskich, 0.5-2.5mm2 16 A 400 V 6 kV 3, 8 końcówek Quick Lock
Parametry
| Seria: | Quick Lock |
| Typ złącza: | HAN |
| Montaż: | Zacisk zatrzaskowy |
| Rodzaj złącza: | Męskie |
| Złącze: | Moduł |
| Seria: | Quick Lock |
| Typ złącza: | HAN |
| Montaż: | Zacisk zatrzaskowy |
| Rodzaj złącza: | Męskie |
| Złącze: | Moduł |
Opis szczegółowy
Symbol | Z 09140082633 |
Symbol producenta | 09 14 008 2633 |
Rodzaj kontaktu | męski |
Han-Quick Lock® | Tak |
Cykle łączeniowe | >= 500 |
Zgodność z RoHS | Tak |
Han-Quick Lock® slide | suwak niebieski |
Seria | Han-Modular® |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | przyłączenie Han-Quick Lock® |
Liczba kontaktów | 8 |
Rezystancja kontaktu | <= 1 mOhm |
Prąd znamionowy | 16 A |
Napięcie znamionowe | 400 V |
Znamionowe napięcie udarowe | 6 Kv |
Stopień zanieczyszczenia | 3 |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 8 |
Przekrój przewodu mm² min. | 0,5 mm2 |
Przekrój przewodu maks. | 2,5 mm2 |
Przekrój przewodu AWG, min. | AWG 20 |
Przekrój przewodu AWG, maks. | AWG 14 |
Maks. średnica izolacji | 3,6 mm |
