09 33 006 2672 HARTING
Symbol Micros:
Z 09330062672
Obudowa: Rys.09330062672

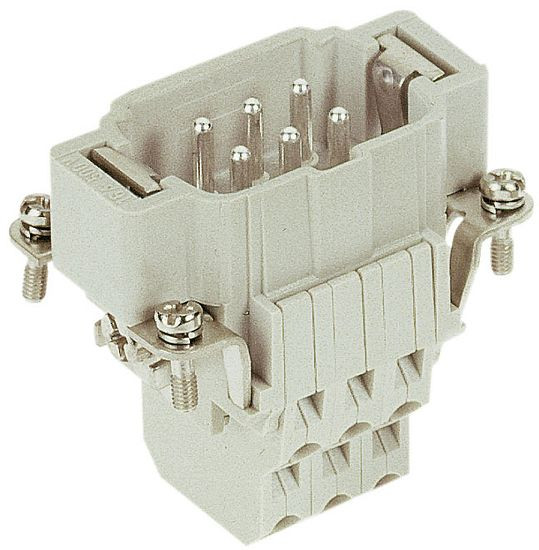

Wkładka stykowa, męska, do złącz HAN ESS, rozmiar 6B 6 pól+PE, 16 A 500 V 6 kV 3, zaciski klatkowe
Parametry
| Montaż: | Zacisk sprężynowy |
| Seria: | Han ESS |
| Obudowa: | Rozmiar 6B |
| Układ wyprowadzeń: | 6+PE |
| Rodzaj złącza: | Męskie |
| Złącze: | Wkładka stykowa |
| Montaż: | Zacisk sprężynowy |
| Seria: | Han ESS |
| Obudowa: | Rozmiar 6B |
| Układ wyprowadzeń: | 6+PE |
| Rodzaj złącza: | Męskie |
| Złącze: | Wkładka stykowa |
Opis szczegółowy
Symbol | Z 09330062672 |
Symbol producenta | 09 33 006 2672 |
Rodzaj kontaktu | męski |
Cykle łączeniowe | >= 500 |
Rozmiar | 6 B |
Seria | Han® ESS |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | Zacisk klatkowy (Cage-clamp) |
Liczba kontaktów | 6 |
Wskazówka | dwa przyłączenia do jednego kontaktu |
Rezystancja kontaktu | <= 3 mOhm |
Prąd znamionowy | 16 A |
Napięcie znamionowe | 500 V |
Znamionowe napięcie udarowe | 6 kV |
Stopień zanieczyszczenia | 3 |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 6 |
Przekrój przewodu mm² min. | 0,14 mm2 |
Przekrój przewodu maks. | 2,5 mm2 |
Przekrój przewodu AWG, min. | AWG 26 |
Przekrój przewodu AWG, maks. | AWG 14 |
