09 33 016 2601 HARTING
Symbol Micros:
Z 09330162601
Obudowa: Rys.09330162601

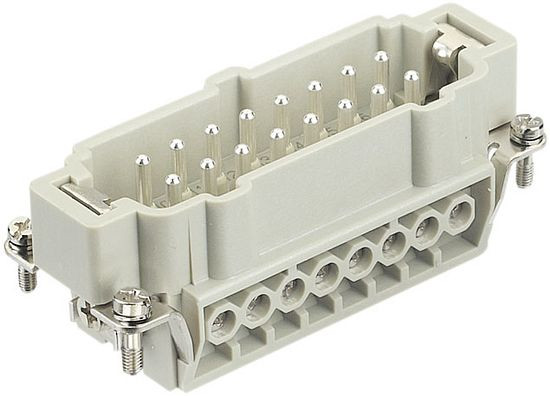

Wkładka stykowa, męska, do złącz HAN E, rozmiar 16B 16 pól+PE, 16 A 500 V 6 kV 3, zaciski śrubowe
Parametry
| Obudowa: | Rozmiar 16B |
| Układ wyprowadzeń: | 16+PE |
| Montaż: | Zacisk śrubowy |
| Seria: | Han E |
| Rodzaj złącza: | Męskie |
| Złącze: | Wkładka stykowa |
Producent: Harting
Symbol producenta: 09330162601
Obudowa dokładna: Rys.09330162601
Magazyn zewnętrzny:
5 szt.
| ilość szt. | 1+ (Proszę czekać na potwierdzenie zamówienia) |
|---|---|
| cena netto (PLN) | 50,7784 |
| Obudowa: | Rozmiar 16B |
| Układ wyprowadzeń: | 16+PE |
| Montaż: | Zacisk śrubowy |
| Seria: | Han E |
| Rodzaj złącza: | Męskie |
| Złącze: | Wkładka stykowa |
Opis szczegółowy
Symbol | Z 09330162601 |
Symbol producenta | 09 33 016 2601 |
Rodzaj kontaktu | męski |
Cykle łączeniowe | >= 500 |
Zgodność z RoHS | Tak |
Rozmiar | 16 B |
Seria | Han E® |
Ograniczenia temperaturowe min. | -40 °C |
Ograniczenia temperaturowe maks. | 125 °C |
Metoda przyłączenia | Przyłączenie śrubowe |
Osłona przewodu | Tak |
Liczba kontaktów | 16 |
Rezystancja kontaktu | <= 1 mOhm |
Prąd znamionowy | 16 A |
Napięcie znamionowe | 500 V |
Znamionowe napięcie udarowe | 6 kV |
Stopień zanieczyszczenia | 3 |
Drukowanie kontaktów – start | 1 |
Drukowanie kontaktów – koniec | 16 |
Przekrój przewodu mm² min. | 0,75 mm2 |
Przekrój przewodu maks. | 2,5 mm2 |
Przekrój przewodu AWG, min. | AWG 18 |
Przekrój przewodu AWG, maks. | AWG 14 |
