CH254-IDC-10-B-A CONNECTAR Złącze IDC
| Liczba pinów [pól]: | 10 |
| Montaż: | Na taśmę 1.27mm |
| Orientacja przestrzenna: | Prosta |
| Raster [m]: | 2,54mm |
| Rodzaj złącza: | Żeńskie |
| Złocenie: | Styki pozłacane |
| ilość szt. | 5+ | 30+ | 192+ | 1000+ | 5000+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 0,8200 | 0,3280 | 0,1920 | 0,1590 | 0,1490 |
| ilość szt. | 12+ (Proszę czekać na potwierdzenie zamówienia) |
|---|---|
| cena netto (PLN) | 0,4061 |
| ilość szt. | 192+ (Proszę czekać na potwierdzenie zamówienia) |
|---|---|
| cena netto (PLN) | 0,1490 |
| Liczba pinów [pól]: | 10 |
| Montaż: | Na taśmę 1.27mm |
| Orientacja przestrzenna: | Prosta |
| Raster [m]: | 2,54mm |
| Rodzaj złącza: | Żeńskie |
| Złocenie: | Styki pozłacane |

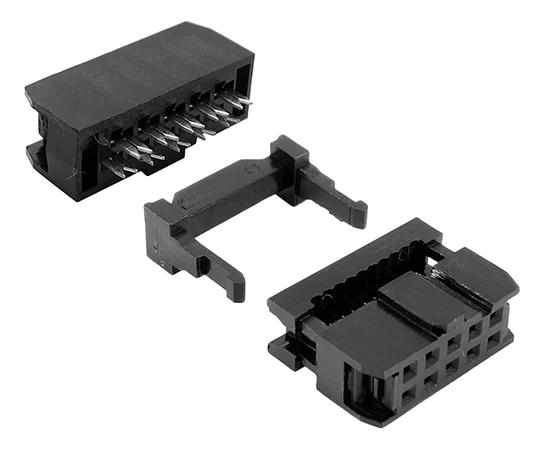

Złącze IDC żeńskie 10-pin 2-rzędowe 2.54mm
Żeńskie złącze IDC 10-pin o rastrze 2.54mm to elektromechaniczny komponent montażowy, przeznaczony do zaciskania na taśmach wielożyłowych. Korpus został wykonany z materiału PBT, a styki z mosiądzu pokrytego niklem, co pozwala na stabilną pracę elementu w temperaturach od -20°C do +105°C.
Najważniejsze cechy i korzyści złącza IDC żeńskiego 10-pin 2.54mm
Raster 2.54mm i 10 pinów sygnałowych
Zachowanie standardowego rastra 2.54mm w układzie 10-stykowym pozwala na szybką integrację w klasycznych obwodach drukowanych i systemach przesyłu danych za pomocą płaskich taśm.
Izolator z materiału PBT
Zastosowanie tworzywa PBT chroni złącze przed przebiciami, utrzymując rezystancję izolacji na poziomie do 100MOhm przy napięciu 500V prądu stałego (DC).
Mosiężne styki pokryte niklem
Powłoka niklowa nałożona na mosiężne styki zabezpiecza złącze przed utlenianiem, co pozwala na bezpieczne przewodzenie prądu o natężeniu 1A.
Wysoka tolerancja temperaturowa
Przystosowanie komponentu do ciągłej pracy w zakresie temperatur od -20°C do +105°C umożliwia montaż w aplikacjach narażonych na zmienne warunki termiczne.
Zastosowanie i środowisko pracy złącza IDC żeńskiego 10-pin 2.54mm
Komponent został zaprojektowany z myślą o systemach przesyłu sygnałów w urządzeniach elektronicznych, gdzie wymagane jest pewne połączenie mechaniczne oraz izolacja przy krótkotrwałym wzroście napięcia.
- Aplikacje sterujące i moduły komunikacyjne narażone na napięcia zmienne do 500V (wytrzymałość przez 1 minutę).
- Przemysłowe systemy wymiany danych pracujące w temperaturach od -20°C do +105°C.
- Obwody sygnałowe wymagające zachowania rezystancji styków od 1Ohm wzwyż.
Specyfikacja techniczna złącza IDC żeńskiego 10-pin 2.54mm
- Typ złącza: IDC żeńskie, 2-rzędowe
- Liczba styków: 10
- Raster: 2.54mm
- Prąd znamionowy: 1A
- Napięcie wytrzymywane (przez 1 min): 500V AC
- Rezystancja izolacji (przy 500V DC): max. 100MOhm
- Rezystancja styków: min. 1Ohm
- Temperatura pracy roboczej: od -20°C do +105°C
- Materiał korpusu (izolatora): PBT
- Materiał styków przewodzących: mosiądz
- Pokrycie styków: niklowane
