CH254-IDC-14P-B-A CONNECTAR Złącze IDC
| Liczba pinów [pól]: | 14 |
| Montaż: | Na taśmę 1.27mm |
| Orientacja przestrzenna: | Prosta |
| Raster [m]: | 2,54mm |
| Rodzaj złącza: | Żeńskie |
| Złocenie: | Styki pozłacane |
| ilość szt. | 5+ | 30+ | 144+ | 1000+ | 5000+ |
|---|---|---|---|---|---|
| cena netto (PLN) | 0,9850 | 0,3940 | 0,2440 | 0,1910 | 0,1790 |
| ilość szt. | 12+ (Proszę czekać na potwierdzenie zamówienia) |
|---|---|
| cena netto (PLN) | 0,4079 |
| ilość szt. | 144+ (Proszę czekać na potwierdzenie zamówienia) |
|---|---|
| cena netto (PLN) | 0,1790 |
| Liczba pinów [pól]: | 14 |
| Montaż: | Na taśmę 1.27mm |
| Orientacja przestrzenna: | Prosta |
| Raster [m]: | 2,54mm |
| Rodzaj złącza: | Żeńskie |
| Złocenie: | Styki pozłacane |

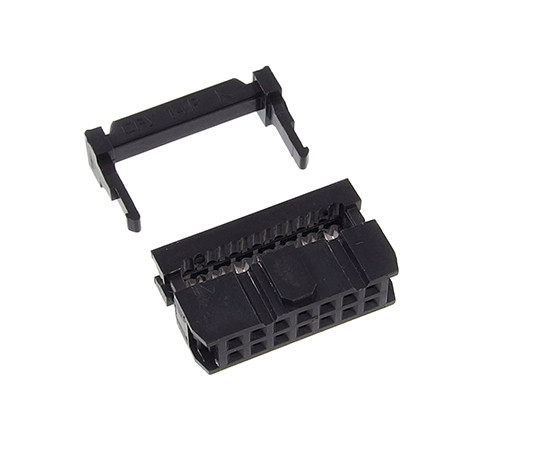

Złącze IDC żeńskie 14-pin 2-rzędowe 2.54mm
Żeńskie złącze IDC wyposażone w 14 pinów w układzie 2-rzędowym o rastrze 2.54mm to element elektromechaniczny przeznaczony do zaciskania na wielożyłowych przewodach wstążkowych. Obudowa komponentu została wykonana z tworzywa PBT, natomiast wyprowadzenia stykowe z mosiądzu pokrytego warstwą niklu. Konstrukcja zapewnia odpowiednie parametry izolacyjne i przewodzeniowe w standardowych układach przesyłu sygnałów.
Najważniejsze cechy i korzyści złącza IDC żeńskiego 14-pin 2.54mm
Obudowa z termoplastycznego materiału PBT
Zastosowanie tworzywa PBT gwarantuje optymalną ochronę dielektryczną, zapewniając rezystancję izolacji na poziomie 100MOhm przy napięciu 500VDC.
Styki z mosiądzu niklowanego
Mosiężne elementy przewodzące z powłoką niklową zabezpieczają punkty stykowe przed utlenianiem, warunkując stabilne przewodzenie prądu o natężeniu 1A.
Wysoka tolerancja temperaturowa
Komponent zachowuje swoje właściwości fizyczne i parametry elektryczne w przedziale od -20°C do +105°C, co umożliwia bezawaryjną pracę w obwodach o zmiennych warunkach termicznych.
Wytrzymałość dielektryczna na poziomie 500VAC
Konstrukcja złącza chroni układ przed przebiciami napięciowymi, wytrzymując napięcie 500VAC przez 1 minutę.
Zastosowanie i środowisko pracy złącza IDC żeńskiego 14-pin 2.54mm
- Systemy transmisji danych i sygnałów sterujących wykorzystujące płaskie kable wstążkowe o rastrze zgodnym ze specyfikacją komponentu.
- Moduły komunikacyjne i aplikacje przemysłowe pracujące w zakresie temperatur od -20°C do +105°C.
- Obwody niskoprądowe o maksymalnym obciążeniu znamionowym nieprzekraczającym 1A.
Specyfikacja techniczna złącza IDC żeńskiego 14-pin 2.54mm
- Typ złącza: żeńskie, 2-rzędowe
- Liczba styków: 14
- Raster: 2.54mm
- Prąd znamionowy: 1A
- Napięcie wytrzymywane: 500VAC (przez 1 minutę)
- Rezystancja izolacji: 100MOhm (przy 500VDC)
- Rezystancja styków: 1Ohm
- Temperatura pracy roboczej: od -20°C do +105°C
- Materiał izolatora: PBT
- Materiał styków: mosiądz
- Pokrycie styków: niklowane
